Принципиальная схема электрооборудования ИЖ 2717, ИЖ 27171 имеет другое название ОДА.

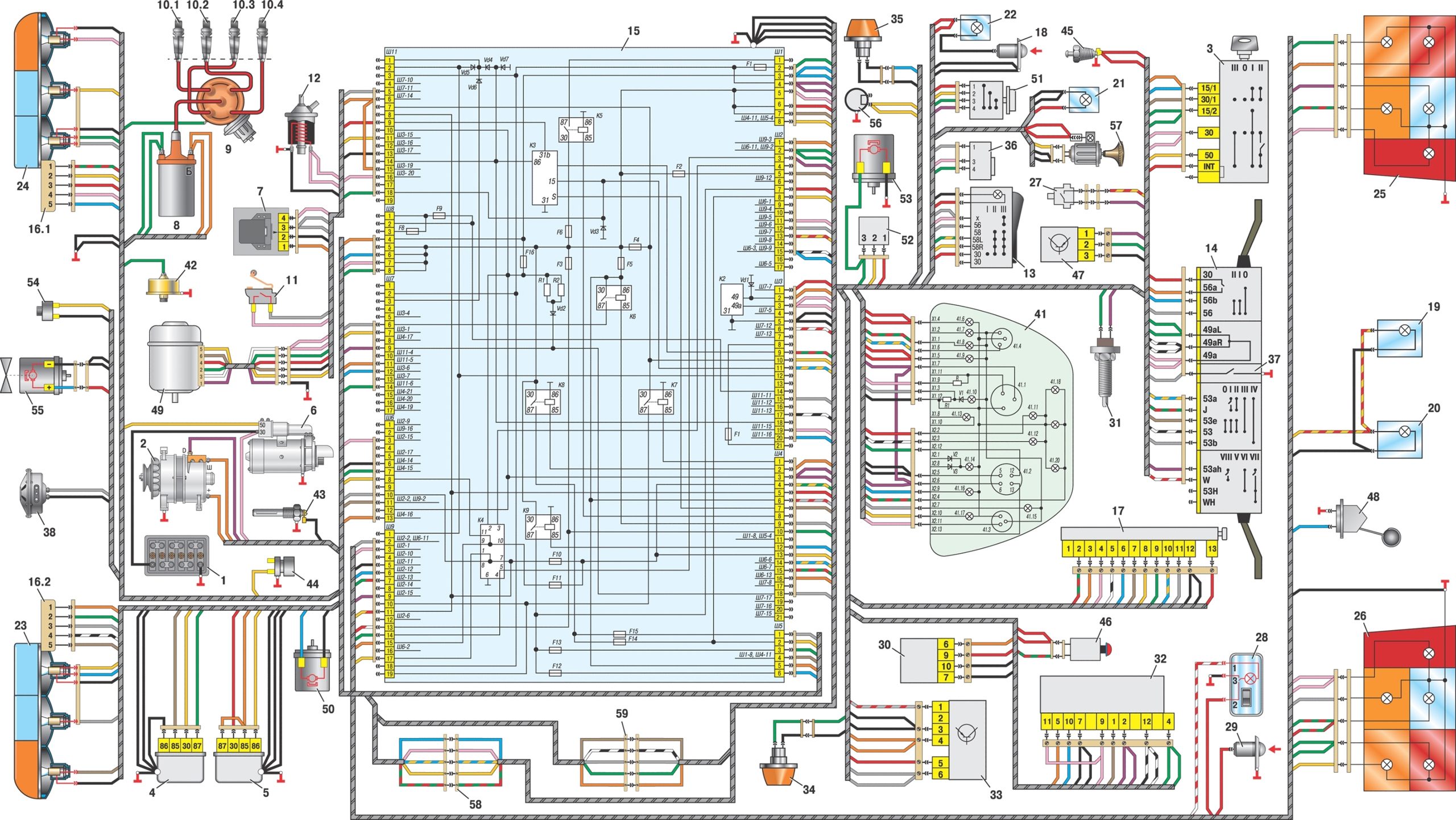

Схема электрооборудования автомобилей ИЖ 2717, ИЖ 27171
1 – аккумуляторная батарея;
2 – генератор;
3 – выключатель (замок) зажигания;
4 – реле стартера;
5 – реле включения электродвигателя вентилятора радиатора;
6 – стартер;
7 – блок управления системы ЭПХХ;
8 – катушка зажигания;
9 – распределитель зажигания;
10.1–10.4 – свеча зажигания;
11 – микропереключатель системы ЭПХХ;
12 – электромагнитный клапан системы ЭПХХ;
13 – переключатель наружного освещения;
14 – подрулевой переключатель;
15 – блок реле и предохранителей;
16.1, 16.2 – электропривод корректора фар;
17 – блок управления корректором фар;
18 – выключатель фонаря освещения вещевого ящика;
19, 20 – фонарь освещения номерного знака;
21 –патрон подсветки символов;
22 – фонарь освещения вещевого ящика;
23 – левая блок-фара;
24 – правая блок-фара;
25 – правый задний фонарь;
26 – левый задний фонарь;
27 – выключатель света заднего хода;
28 – плафон освещения салона;
29 – выключатель плафона освещения салона;
30 – выключатель противотуманного света;
31 – выключатель стоп-сигнала;
32 – выключатель аварийной сигнализации;
33 – реле задних противотуманных фонарей;
34, 35 – боковой указатель поворота;
36 – звуковой сигнализатор указателя поворота и стояночного тормоза;
37 – выключатель звукового сигнала;
38 – звуковой сигнал;
41 – комбинация приборов;
41.1 – тахометр;
41.2 – спидометр;
41.3 – указатель уровня топлива;
41.4 – указатель температуры охлаждающей жидкости;
41.6 – контрольная лампа включения центрального переключателя наружного освещения;
41.7 – контрольная лампа закрытия воздушной заслонки карбюратора;
41.8 – сигнальная лампа аварийного падения давления масла;
41.9 – сигнальная лампа аварийного состояния тормозной системы;
41.10– сигнальная лампа разряда аккумуляторной батареи;
41.11 – контрольная лампа включения левого указателя поворота;
41.12– контрольная лампа включения правого указателя поворота;
41.13 – лампа контроля двигателя;
41.14 – сигнальная лампа падения уровня тормозной жидкости;
41.15 – сигнальная лампа резерва топлива;
41.16 – контрольная лампа включения аварийной сигнализации;
41.17 – контрольная лампа включения дальнего света;
41.18–41.20 – лампа освещения приборов;
42 – датчик указателя давления масла;
43 – датчик указателя температуры охлаждающей жидкости;
44 – выключатель контрольной лампы аварийного состояния тормозов;
45 – выключатель контрольной лампы стояночного тормоза;
46 – выключатель освещения приборов;
47 – датчик скорости автомобиля;
48 – датчик указателя уровня топлива;
49 – моторедуктор стеклоочистителя;
50 – электродвигатель омывателя ветрового стекла;
51 – переключатель отопителя;
52 – добавочный резистор отопителя;
53 – электродвигатель вентилятора отопителя;
54 – термореле электродвигателя вентилятора системы охлаждения;
55 – электродвигатель вентилятора системы охлаждения;
56 – штепсельная розетка;
57 – прикуриватель;
58, 59 – разъем жгута проводов.
Реле и предохранители блока реле и предохранителей
К2 – реле указателей поворотов и аварийной сигнализации;
КЗ – реле стеклоочистителя;
К6 – реле звукового сигнала;
К8 – реле дальнего света фар;
К9 – реле ближнего света фар;
F10–F15 – предохранитель 7,5 А;
F2, FЗ — предохранитель 10А;
F15, F16 – предохранитель 15 А;
F4, F5 – предохранитель 20 А;
F7 – предохранитель 30 А.
