Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

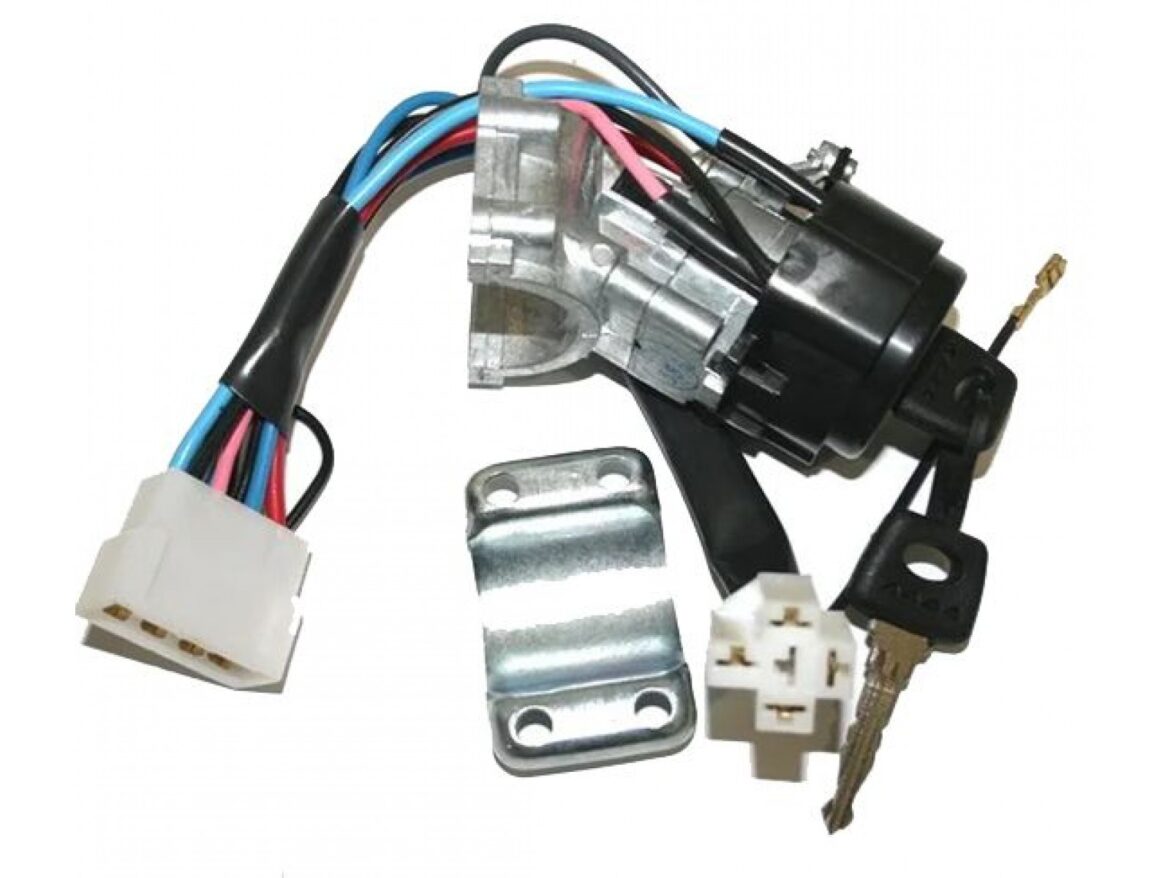

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.

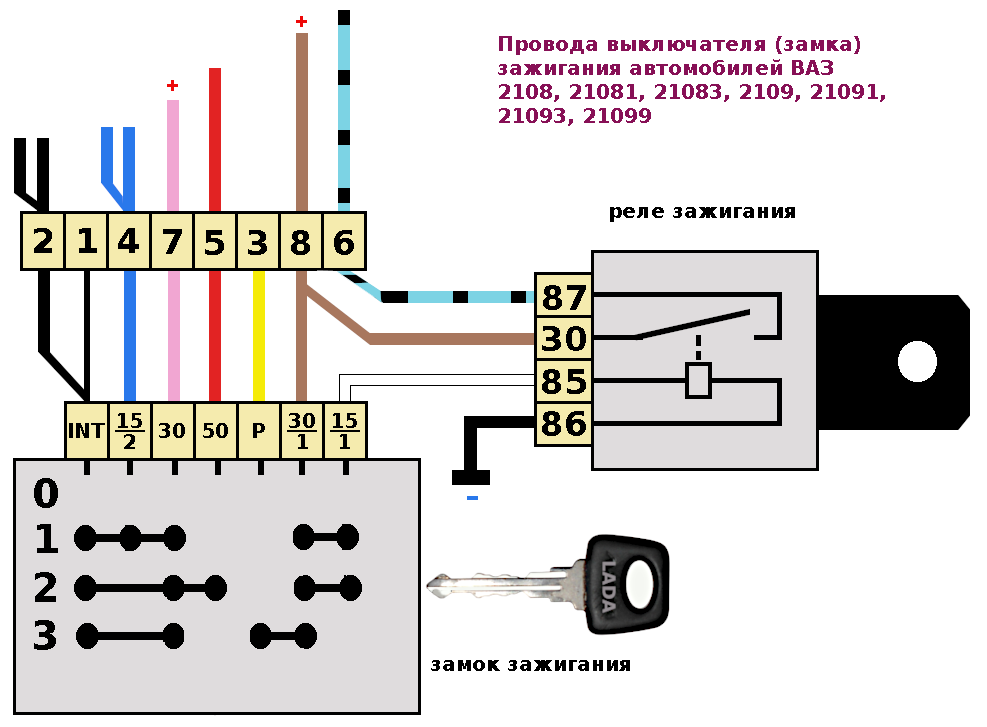

Рассмотрим порядок присоединения проводов к замку зажигания, распиновку выводов замка зажигания и назначение каждого провода (в какую цепь он подает напряжение).
Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.
Положение ключа в замке зажигания: «О» (выключено)
Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.
Положение ключа: «I» (зажигание)
Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.
Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/1 (белый провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.
Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.
Положение ключа «II» (стартер)
Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).
Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).
Положение ключа «III» (стоянка)
Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).
Примечания и дополнения
Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, стоп-сигналы, охранная сигнализация. электроприводы замков дверей (если имеются).
