Электрическая схема автомобиля ВАЗ 21074

Admin
ВАЗ 21074

Качественная цветная схема электрооборудования легкового авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ 2107.

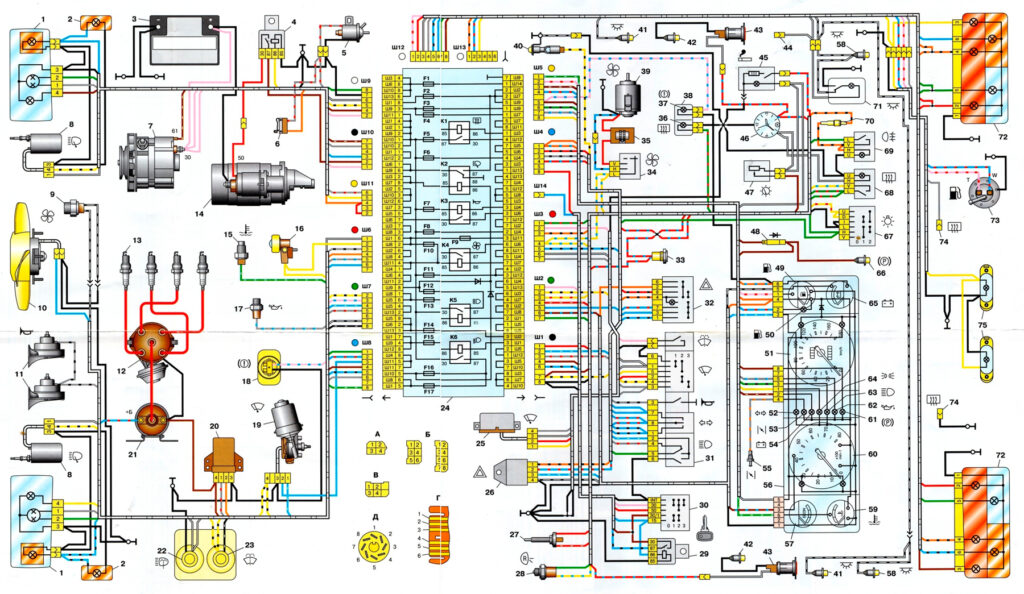

Электрооборудование ВАЗ-21074

Электрооборудование ВАЗ 21074

1- блок-фары;
2- боковые указатели поворота;
3- аккумуляторная батарея;
4- реле включения стартера;
5- электропневмоклапан карбюратора;
6- микровыключатель карбюратора;
7- генератор 37.3701;
8- моторедукторы очистителей фар;
9- датчик включения электродвигателя вентилятора;
10- электродвигатель вентилятора системы охлаждения двигателя;
11- звуковые сигналы;
12- распределитель зажигания;
13- свечи зажигания;
14- стартер ВАЗ-21074;
15- датчик указателя температуры охлаждающей жидкости;
16- лампа освещения моторного отсека;
17- датчик сигнализатора недостаточного давления масла;
18- датчик сигнализатора недостаточного уровня тормозной жидкости;
19- моторедуктор очистителя ветрового стекла;
20- блок управления электропневмоклапаном карбюратора;
21- катушка зажигания;
22- электродвигатель насоса омывателя фар;
23- электродвигатель насоса омывателя ветрового стекла;
24- монтажный блок;
25- реле очистителя ветрового стекла;
26- реле аварийной сигналаизации и указателей поворота;
27- выключатель стоп-сигнала;
28- выключатель фонарей заднего хода;
29- реле зажигания;
30- выключатель зажигания;
31- трехрычажный переключатель;
32- выключатель аварийной сигнализации;
33- штепсельная розетка для переносной лампы;
34- переключатель вентилятора отопителя;
35- дополнительный резистор электродвигателя отопителя;
36- лампа сигнализатора включения обогрева заднего стекла;
37- лампа сигнализатора недостаточного уровня тормозной жидкости;
38- блок сигнализаторов;
39- электродвигатель вентилятора отопителя;
40- лампа освещения вещевого ящика;
41- выключатель плафонов на стойках передних дверей;
42- выключатель фонарей сигнализации открытых передних дверей;
43- фонари сигнализации открытых передних дверей;
44- соединительная колодка;
45- прикуриватель;
46- часы ВАЗ-21074;
47- выключатель ламп освещения приборов;
48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
49- указатель уровня топлива;
50- лампа сигнализатора резерва топлива;
51- спидиметр;
52- лампа сигнализатора включенияуказателей поворота;
53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
54- лампа сигнализатора зарядка аккумуляторной батареи;
55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
56- комбинация приборов;
57- эконометр;
58- выключатели плафона на стойках задних дверей;
59- указатель температуры охлаждающей жидкости;
60- тахометр 21074;
61- лампа сигнализатора включения стояночного тормоза;
62- лампа сигнализатора недостаточного давления масла;
63- лампа сигнализатора включения дальнего света;
64- лампа сигнализатора включения наружнего освещения;
65- вольтметр;
66- выключатель сигнализатора включения стояночного тормоза;
67- выключатель ламп наружнего освещения;
68- выключатель элемента обогрева заднего стекла с лампой подсветки;
69- выключатель фонарей заднего противотуманного света с сигнализатором включения;
70- предохранитель цепи фонарей противотуманного света;
71- плафон;
72- задние фонари ВАЗ 21074;
73- датчик указателя уровня и резерва топлива;
74- колодки для подключения к элементу обогрева заднего стекла;
75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Схема системы управления двигателем ВАЗ 21074

1 – разъем контроллера;
2 – датчик массового расхода воздуха;
3 – датчик температуры охлаждающей жидкости;
4 – датчик положения коленчатого вала;
5 – датчик положения дроссельной заслонки;
6 – датчик концентрации кислорода;
7 – датчик скорости;
8 – модуль зажигания;
9 – электромагнитный клапан продувки адсорбера;
10 – реле электровентилятора;
11 – реле электробензонасоса;
12 – главное реле;
13 – предохранитель на силовую цепь реле электробензонасоса:
14 – предохранитель на силовые цепи главного реле;
15 – плавкая вставка;
16 – предохранитель, защищающий цепь постоянного питания контроллера;
17 – диод;
18 – регулятор холостого хода;
19 – форсунки;
Х1 – колодка диагностики;
Х2 – колодка соединения с системой электрооборудования автомобиля.

Блок предохранителей ВАЗ 21074 инжектор

Блок предохранителей ВАЗ 21074 инжектор
  • 1-Реле обогрева заднего стекла
  • 2-Реле очистителей и омывателей Фар(если есть)
  • 3-реле или перемычка сигналов (если нет внешнего реле)
  • 4-реле или перемычка вентилятора охлаждения
  • 5-реле дальнего света
  • 6-реле ближнего света
  • F1-F17-Предохранители
  • 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
  • 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
  • омывателя фар (контакты).
  • 3 (8А) Резервный.
  • 4 (8А) Резервный.
  • 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
  • 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
  • 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
  • 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
  • 9 (8А) Регулятор напряжения генератора.
  • 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
  • 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
  • 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
  • 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
  • 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
  • 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
  • 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
  • 17 (8А) Левая фара (ближний свет).
