Схемы электрооборудования ВАЗ 2105 1980-1992 г.в.

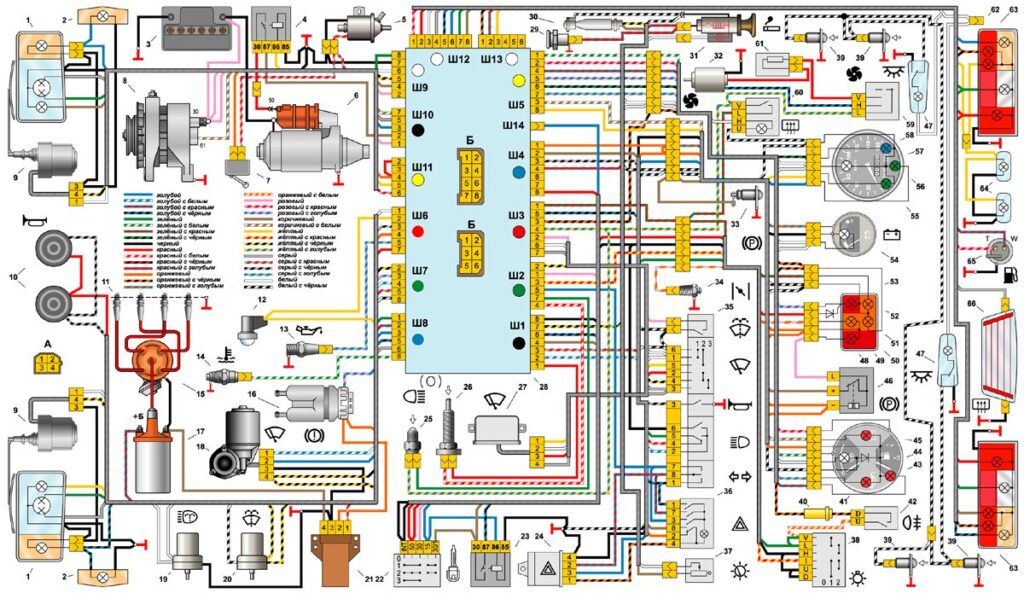

Основная электросхема ВАЗ-2105
1 – блок-фары,
2 – боковые указатели поворота,
3 – аккумуляторная батарея,
4 – реле включения стартера,
5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора,
6 – стартер,
7 – микропереключатель карбюратора,
8 – генератор 37.3701,
9 – очистители фар,
10 – звуковые сигналы,
11 – свечи зажигания,
12 – подкапотная лампа,
13 – датчик контрольной лампы давления масла,
14 – датчик указателя температуры охлаждающей жидкости,
15 – распределитель зажигания,
16 – датчик уровня тормозной жидкости,
17 – катушка зажигания,
18 – очиститель ветрового стекла,
19 – электродвигатель омывателя фар,
20 – электродвигатель омывателя ветрового стекла,
21 — блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора,
22 – выключатель зажигания,
23 – реле зажигания,
24 – реле-прерыватель указателей
поворота и аварийной сигнализации,
25 – выключатель света заднего хода,
26 – выключатель стоп-сигнала,
27 – реле очистителя ветрового стекла,
28 – монтажный блок,
29 – штепсельная розетка для переносной лампы,
30 – лампа освещения вещевого ящика,
31 – прикуриватель,
32 – электродвигатель вентилятора отопителя,
33 – выключатель контрольной лампы стояночного тормоза,
34 – выключатель контрольной лампы воздушной заслонки карбюратора,
35 – трехрычажный переключатель,
36 – выключатель аварийной сигнализации,
37 – выключатель освещения приборов,
38 — выключатель наружного освещения, 39 — выключатели плафонов, расположенные в стойках дверей,
40 – предохранитель цепи противотуманного света,
41 – контрольная лампа давления масла,
42 – выключатель заднего противотуманного света,
43 – контрольная лампа резерва топлива,
44 – комбинация приборов,
45 – контрольная лампа зарядки аккумуляторной батареи,
46 – реле-прерыватель контрольной лампы стояночного тормоза,
47 – плафоны освещения салона,
48 – контрольная лампа стояночного тормоза,
49 – контрольная лампа воздушной заслонки карбюратора,
50 – блок контрольных ламп,
51 – контрольная лампа заднего противотуманного света,
52 – контрольная лампа обогрева заднего стекла,
53 – контрольная лампа уровня тормозной жидкости,
54 – вольтметр,
55 – контрольная лампа габаритного света,
56 – контрольная лампа указателей поворота,
57 – спидометр,
58 – контрольная лампа дальнего света фар,
59 – переключатель вентилятора отопителя,
60 – выключатель обогрева заднего стекла,
61 – дополнительный резистор электродвигателя отопителя,
62 – штепсельный разъем для подключения бара,
63 – задние фонари,
64 – фонари освещения номерного знака,
65 – датчик указателя уровня топлива,
66 – элемент обогрева заднего стекла,
А — порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 27 и очистителя 18 ветрового стекла, блока 21 управления электромагнитным клапаном карбюратора,
Б — порядок условной нумерации штекеров в колодках монтажного блока и трехрычажного переключателя.
Электросхема соединений системы впрыска
1 – электродвигатель вентилятора
системы охлаждения двигателя:
2 – монтажный блок;
3 – регулятор холостого хода;
4 – электронный блок управления;
5 – октан-потенциометр;
6 – свечи зажигания;
7 – модуль зажигания;
8 – датчик положения коленчатого вала;
9 – электробензонасос с датчиком уровня топлива;
10 – тахометр;
11 – контрольная лампа «CHECK ENGINE”;
12 – реле зажигания автомобиля;
13 – датчик скорости;
14 – колодка диагностики;
15 – форсунка;
16 – клапан продувки адсорбера;
17, 18, 19 – предохранители системы впрыска; 20 – реле зажигания системы впрыска;
21 – реле включения электробензонасоса;
22 – реле электроподогревателя впускной трубы;
23 – электроподогреватель впускной трубы;
24 – предохранитель подогревателя впускной трубы;
25 – датчик концентрации кислорода;
26 – датчик температуры охлаждающей жидкости;
27 – датчик положения дроссельной заслонки;
28 – датчик температуры воздуха;
29 – датчик абсолютного давления;
А – к клемме «плюс” аккумуляторной батареи;
В – к клемме «15” выключателя зажигания;
Р4 – реле включения электродвигателя вентилятора

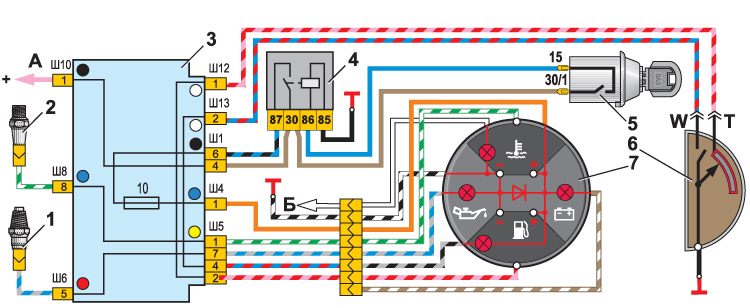

Схема соединения комбинации приборов ВАЗ 2105
1 – датчик контрольной лампы давления масла;
2 – датчик указателя температуры охлаждающей жидкости;
3 – монтажный блок;
4 – реле зажигания; 5 – выключатель зажигания;
6 – датчик указателя уровня топлива;
7 – комбинация приборов;
А – к выводу «30” генератора;
Б – к выключателю освещения приборов
Соединение контрольных ламп тормозной системы
1 – датчик уровня тормозной жидкости;
2 – монтажный блок;
3 – реле зажигания;
4 – выключатель зажигания;
5 – контрольная лампа уровня тормозной жидкости; 6 – контрольная лампа стояночного тормоза;
7 – реле-прерыватель контрольной лампы стояночного тормоза;
8 – выключатель контрольной лампы стояночного тормоза;
А – к выводу «30» генератора
Включение очистителей и омывателей фар ВАЗ 2105
1 – моторедукторы очистителей фар;
2 – электродвигатель омывателя фар;
3 – монтажный блок;
4 – выключатель зажигания;
5 – выключатель омывателя ветрового стекла в трехрычажном переключателе (одновременно является выключателем омывателя фар); Р2 – реле включения очистителей и омывателя фар;
А – порядок условной нумерации штекеров в колодках очистителей фар;
Б — к клемме «30» генератора
Электросхема включения двигателя вентилятора отопителя ВАЗ 2105
1 – монтажный блок;
2 – переключатель электродвигателя отопителя;
3 – дополнительный резистор; 4 – электродвигатель отопителя;
5 – выключатель зажигания;
А – к выводу «30» генератора
Схема включения очистителя и омывателя ветрового стекла ВАЗ 2105
1 – термобиметаллический предохранитель;
2 – моторедуктор очистителя ветрового стекла;
3 – электродвигатель омывателя ветрового стекла;
4 – монтажный блок;
5 – выключатель омывателя в трехрычажном переключателе; 6 – переключатель очистителя в трехрычажном переключателе;
7 – реле очистителя ветрового стекла;
8 – выключатель зажигания;
А – к клемме «30» генератора;
Б – порядок условной нумерации штекеров в колодках моторедуктора и реле очистителя
Электросхема включения указателей поворота и аварийной сигнализации на ВАЗ 2105
1 – блок-фары с передними указателями поворота;
2 – боковые указатели поворота;
3 – монтажный блок;
4 – реле зажигания;
5 – выключатель зажигания;
6 – реле-прерыватель указателей поворота и аварийной сигнализации;
7 – контрольная лампа указателей поворота, расположенная в спидометре; 8 – задние фонари с лампами указателей поворота;
9 – выключатель аварийной сигнализации;
10 – переключатель указателей поворота в трехрычажном переключателе;
А – к клемме «30» генератора;
Б – нумерация штекеров в выключателе аварийной сигнализации;
В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации
