Электросхем для автомобиля Mercedes-Benz Sprinter 1995-2000 года выпуска.

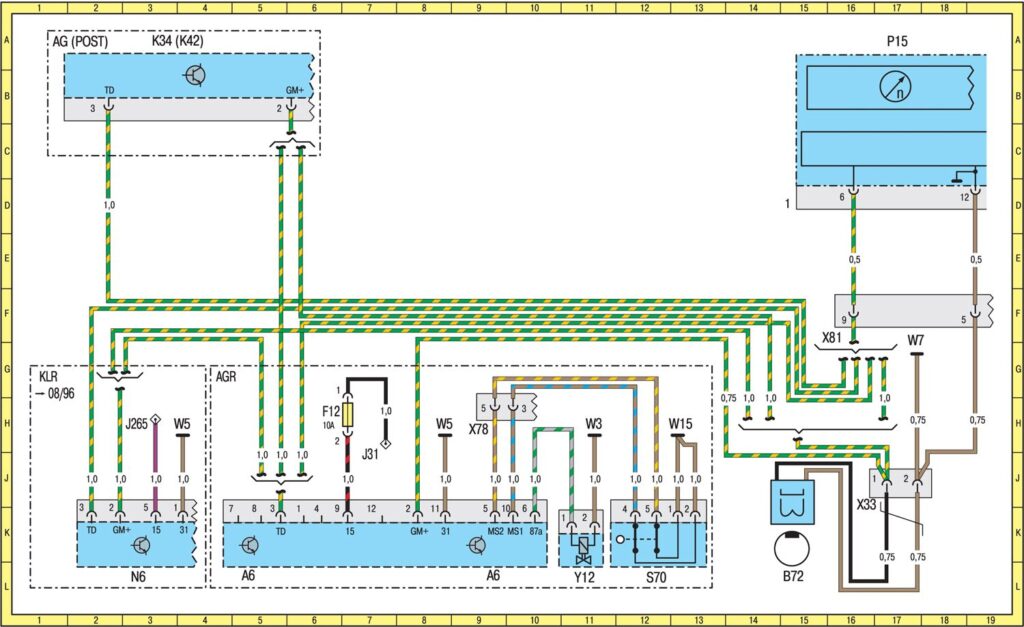

Схема системы управления дизельным двигателем с ТНВД распределительного типа (двигатели мод. 02.980 серий 901, 902, 903 и 904)
А6 ЭБУ системой рециркуляции ОГ (AGR) 5L, 9L
B72 Датчик частоты вращения коленчатого вала 15L
F12 Предохранитель (10 А) ЭБУ системой рециркуляции
ОГ (вывод <15>) 6H
J31 Вывод <15>, защищенный предохранителем 7J
J265 Вывод <15> 3H
K34 Реле автоматического включения пониженной
передачи (система Kickdown) автоматической
коробки передач 4A
N6 ЭБУ компрессором кондиционера 3L
P15 Комбинация приборов 17A
S70 Выключатель системы рециркуляции ОГ (AGR) 13L
W3 Соединение с <массой> в левой фаре 11H
W5 Соединение с <массой> в блоке под сиденьем 4H, 9H
W7 Соединение с <массой> в моторном отсеке 17G
W15 Соединение с <массой> на двигателе 13H
X33 Контактный разъем TD 17K
X78 Контактный разъем жгутов проводов двигателя
и кузова 9H
X81 Контактный разъем жгутов проводов рамы и кузова 16G
Y12 Электромагнитный клапан системы рециркуляции
ОГ (EGR 2) 11L

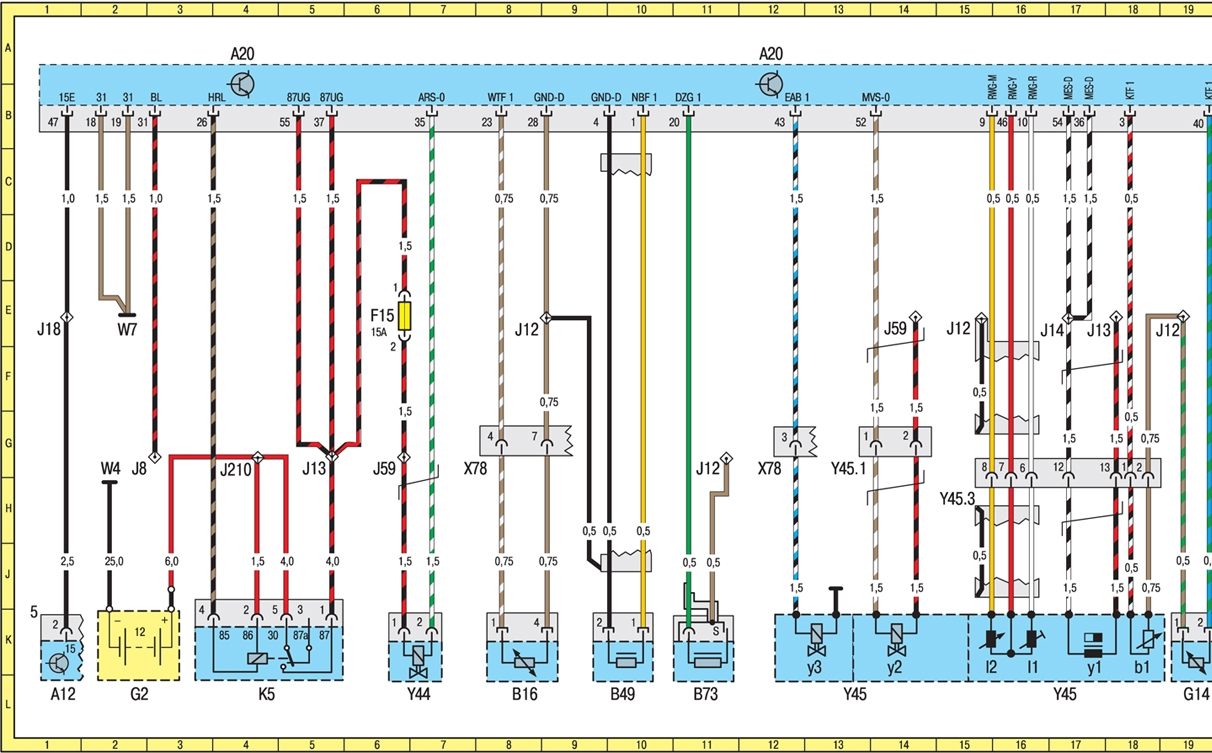

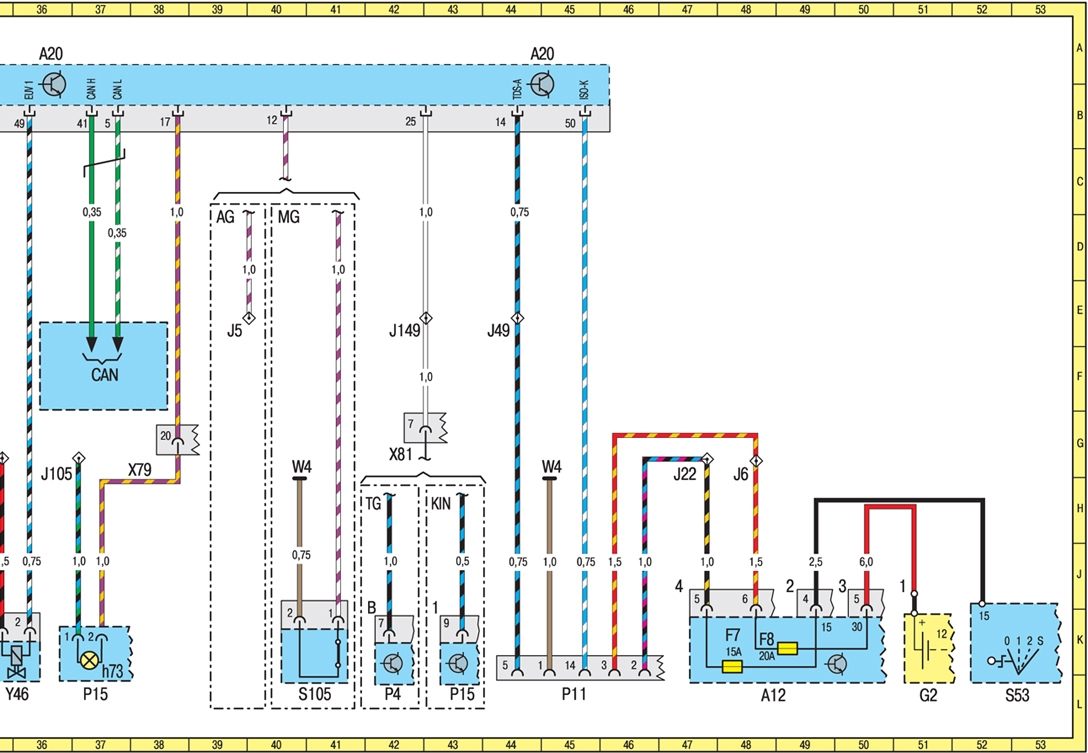

Система управления дизельным двигателем с ТНВД распределительного типа (автомобили выпуска с октября 1997 г.)

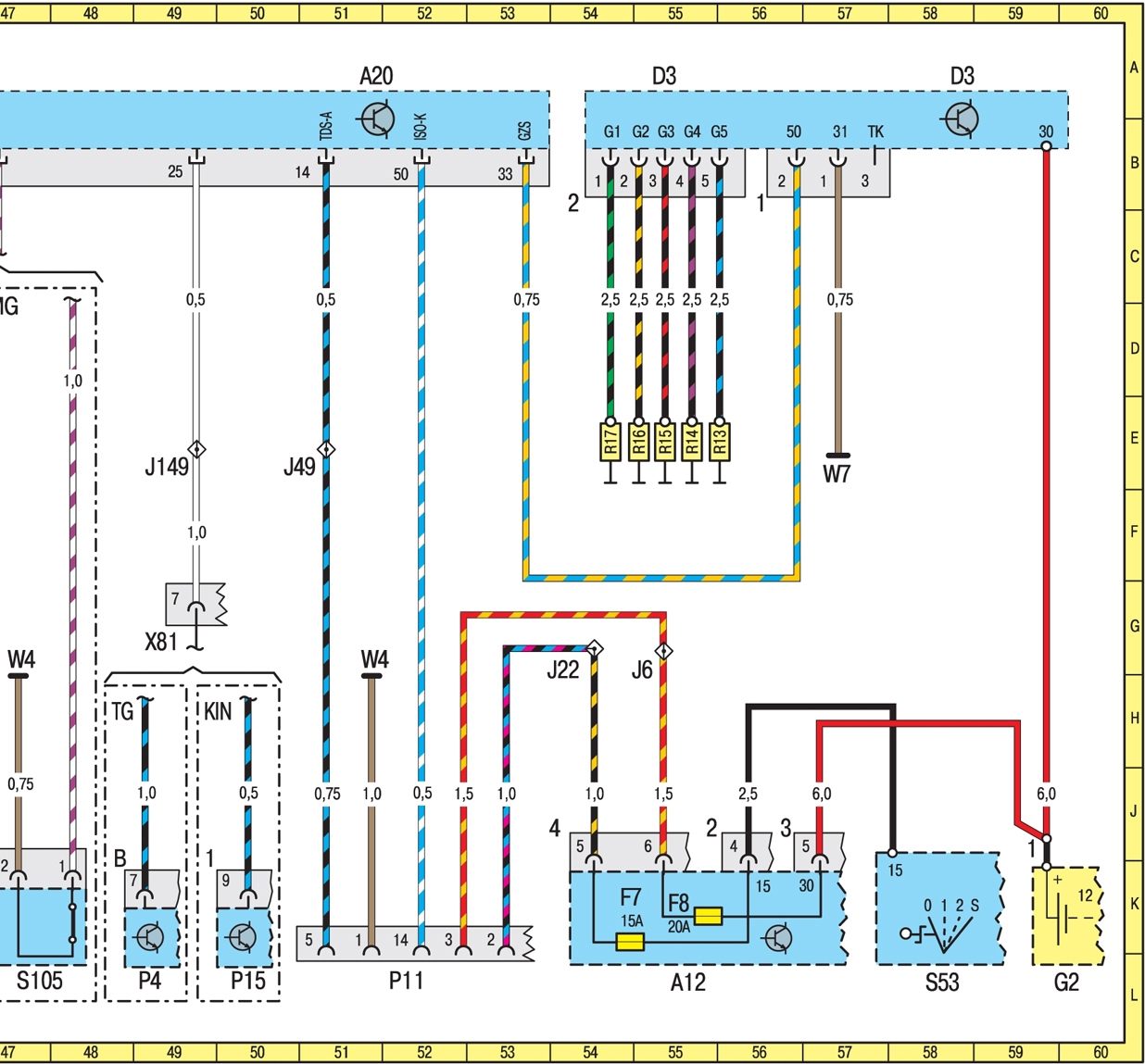

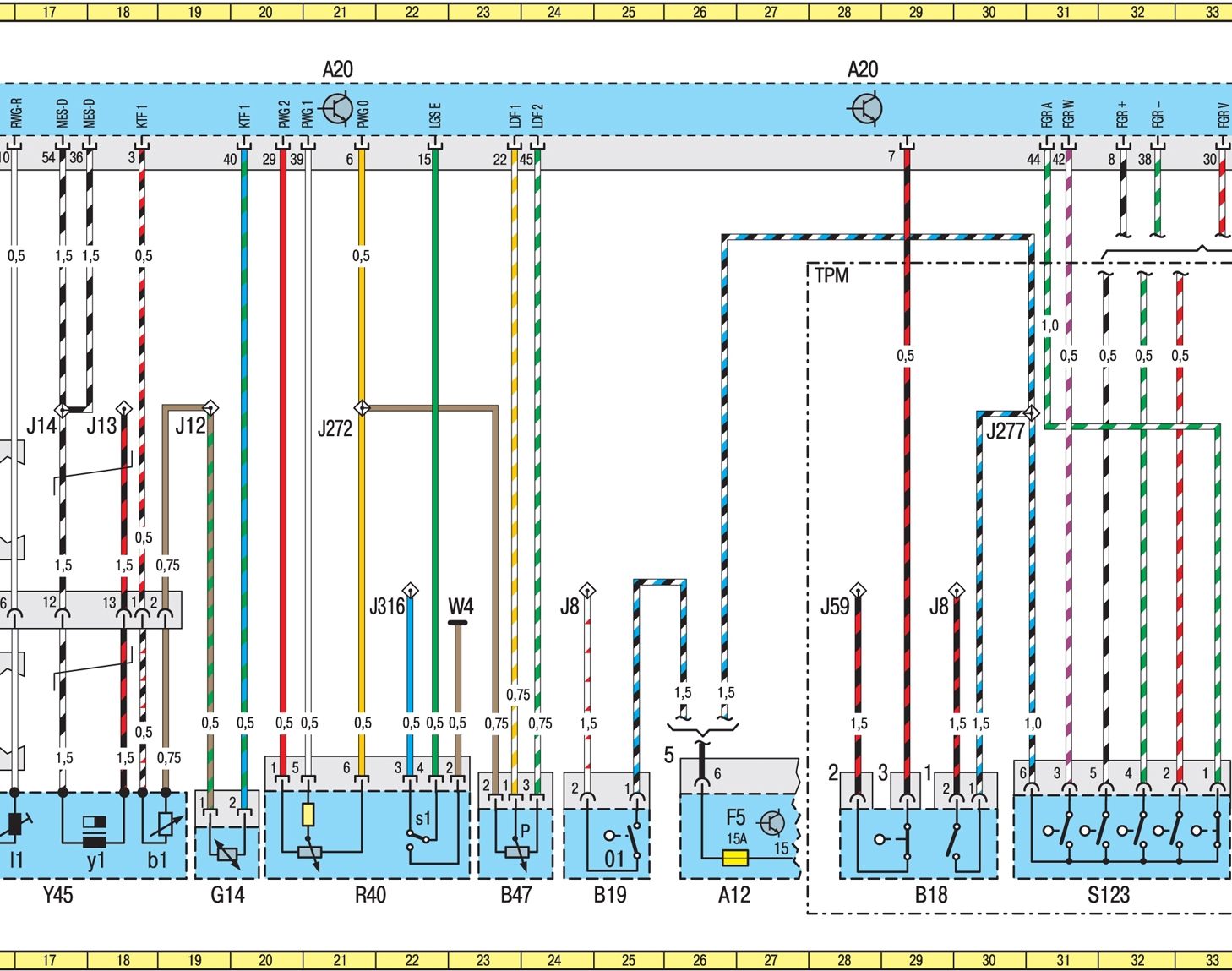

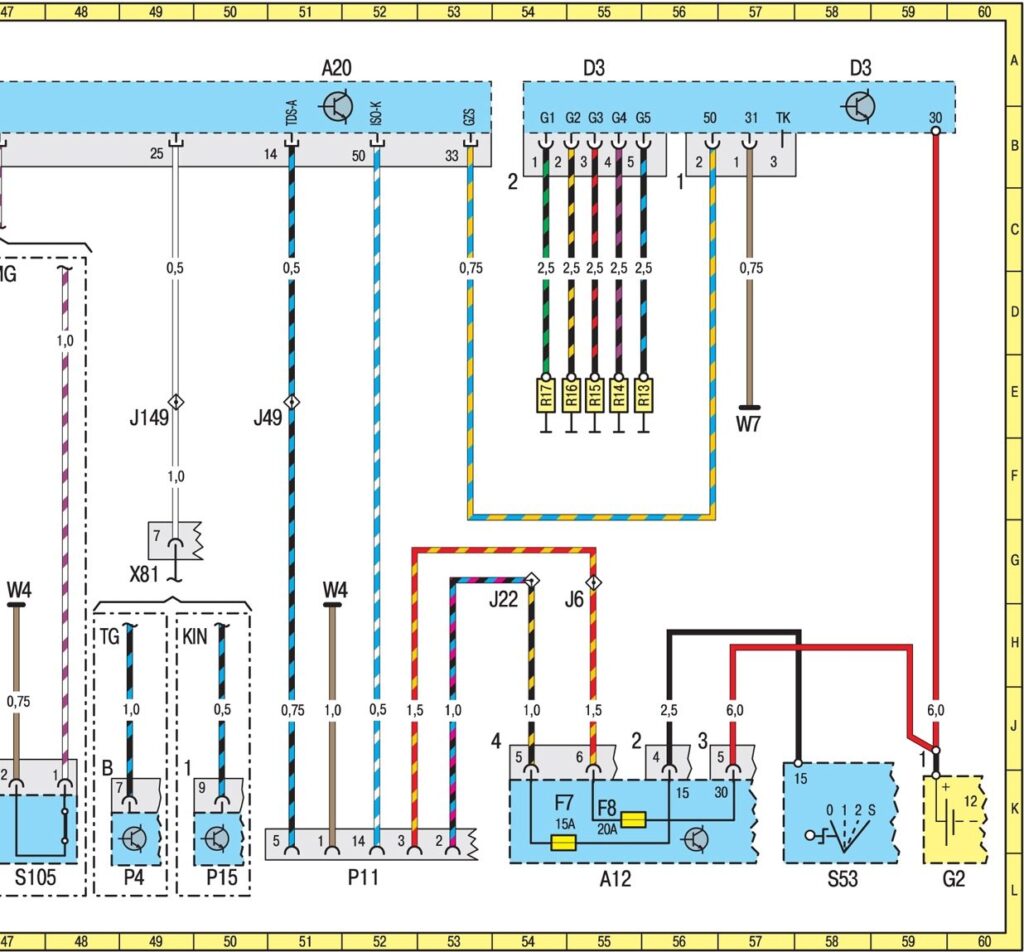

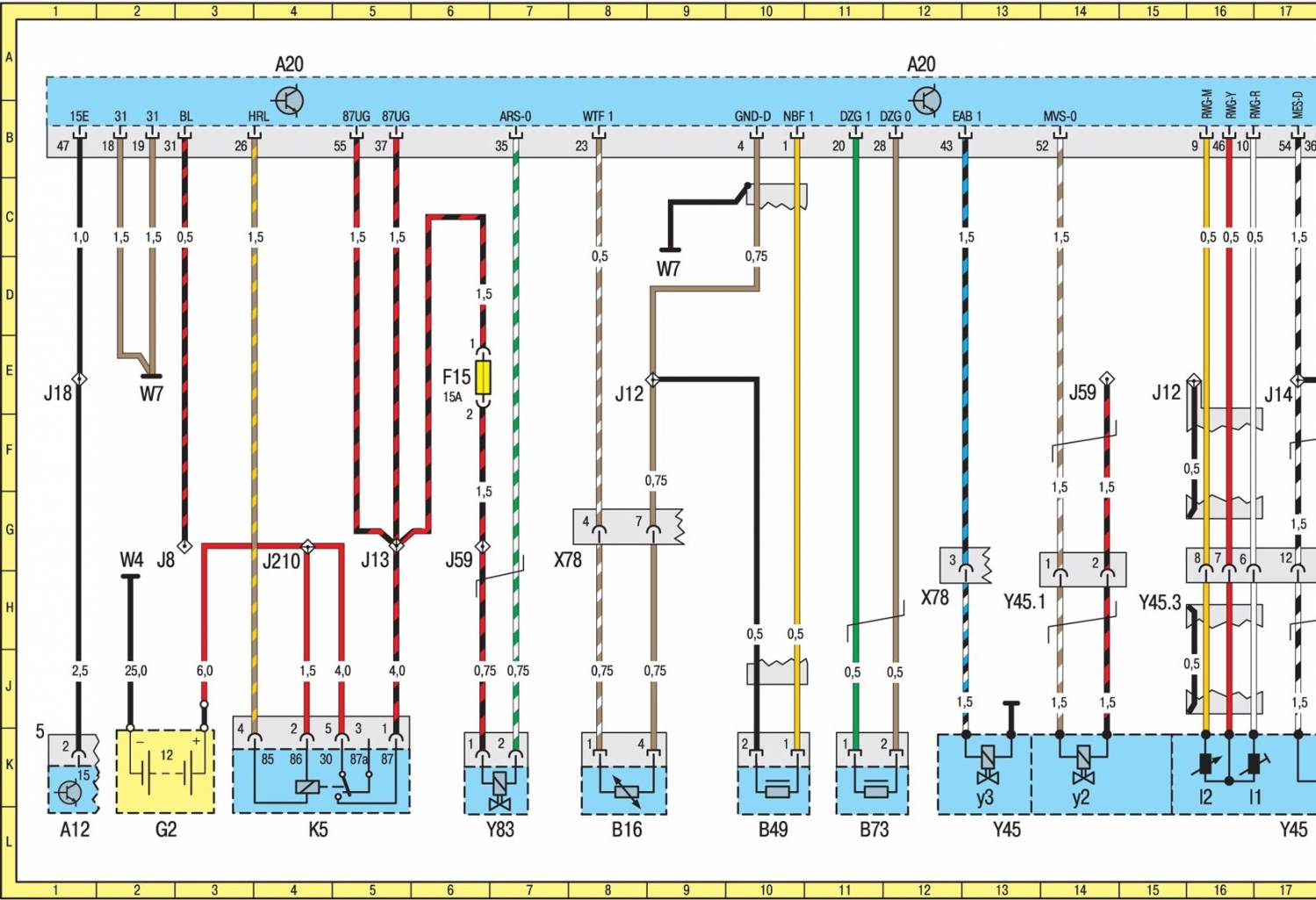

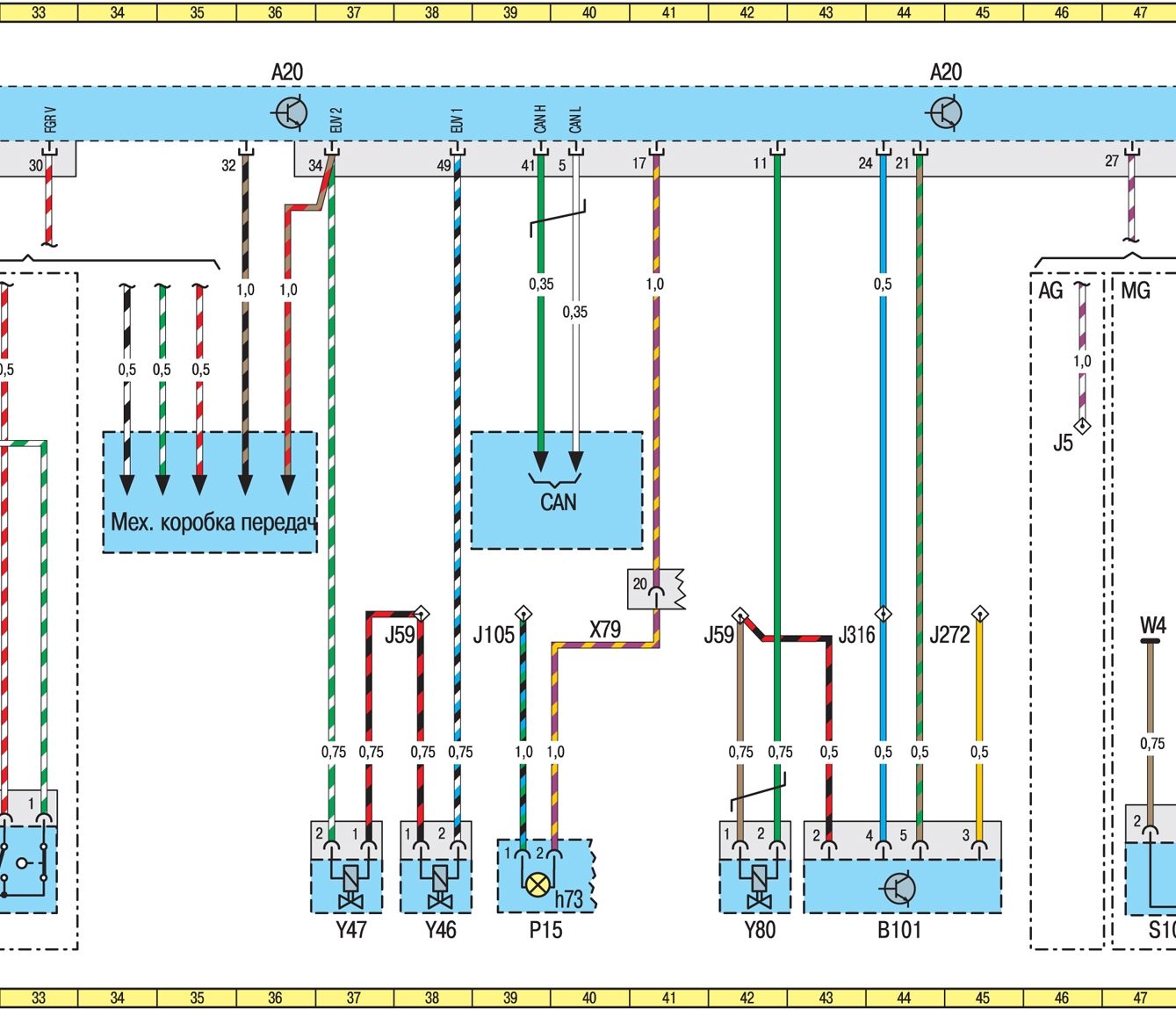

Электросхема системы управления дизельным двигателем 602.980 с ТНВД распределительного типа (автомобили выпуска с июля 1998 г.)

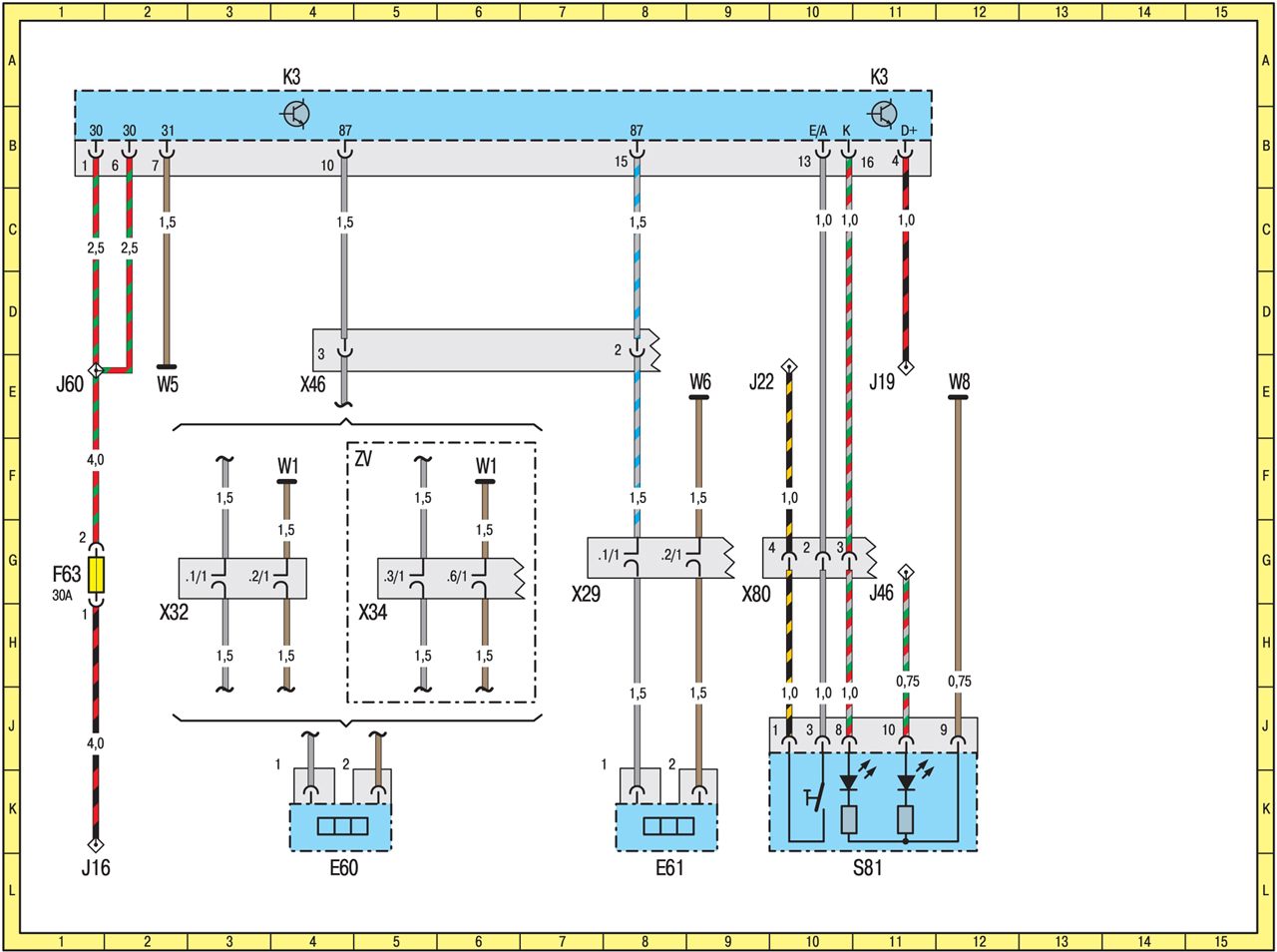

Обогреватель заднего стекла — электрическая схема на Мерседес Спринтер

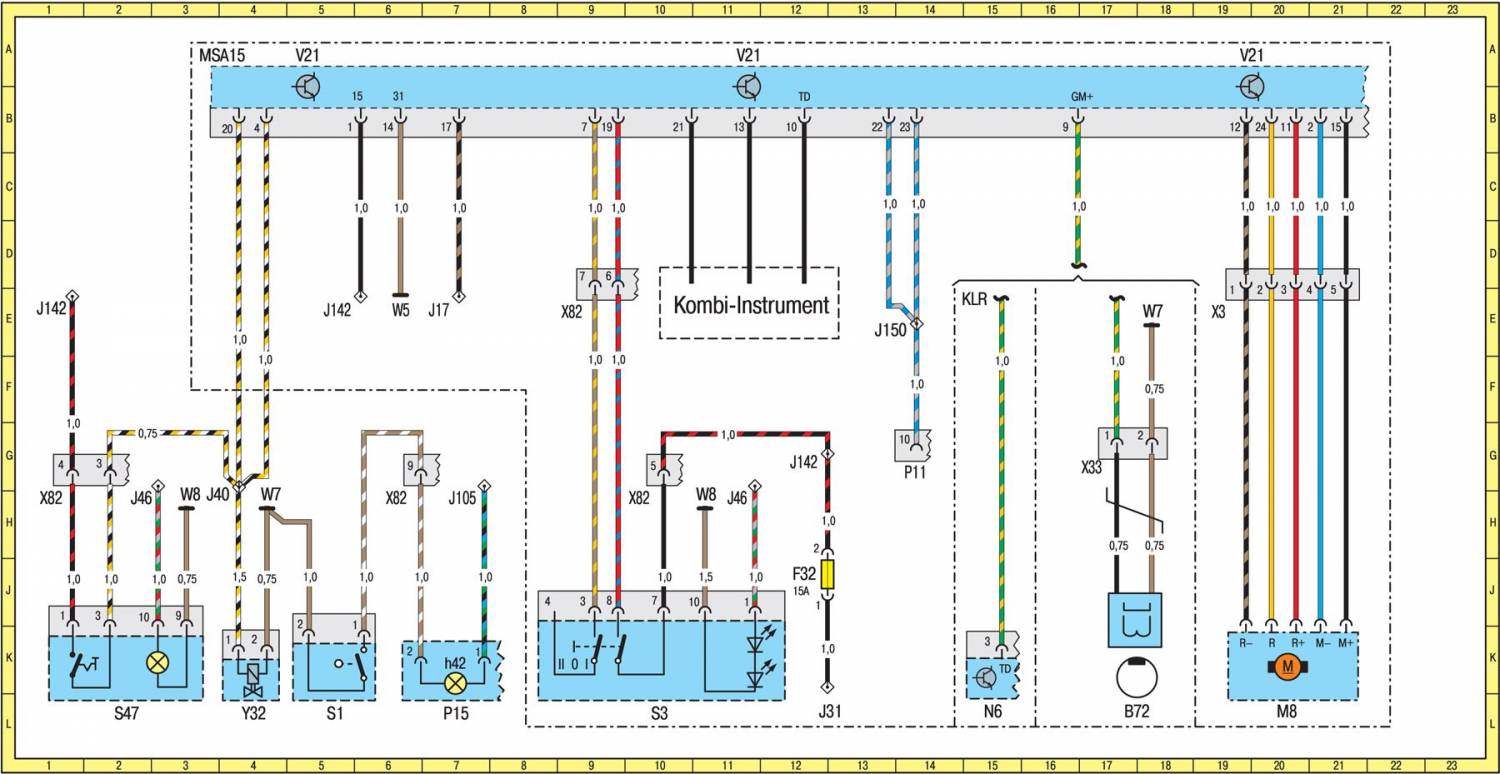

Схема механизма отбора мощности механической коробки передач (двигатели 601 и 602)

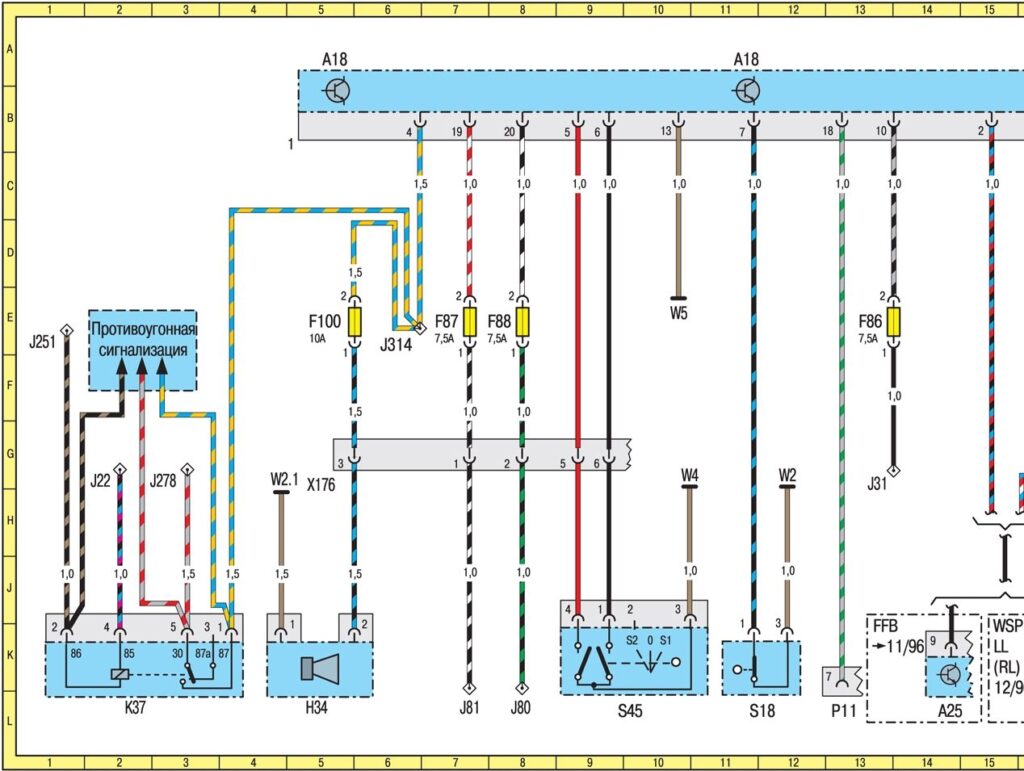

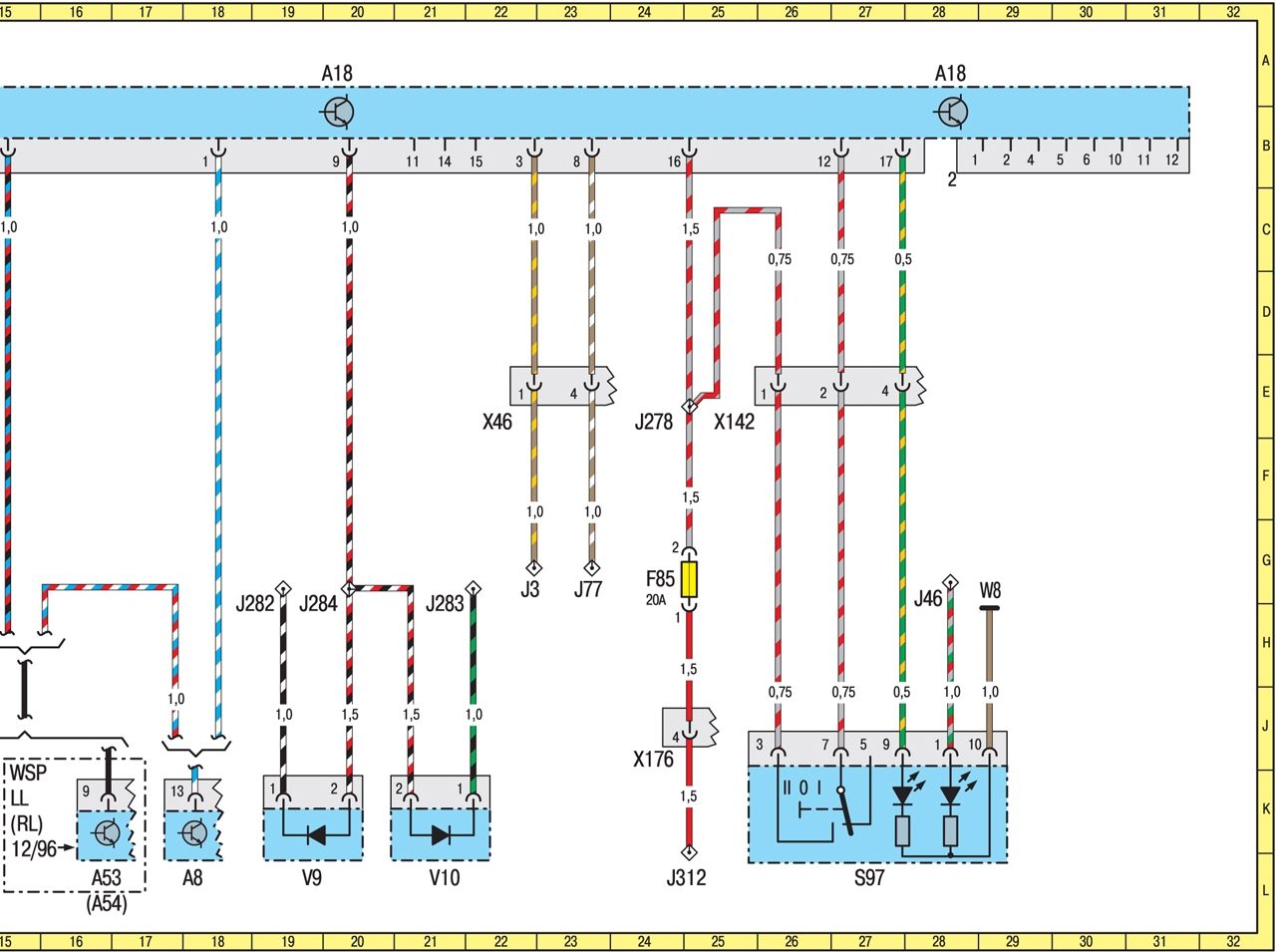

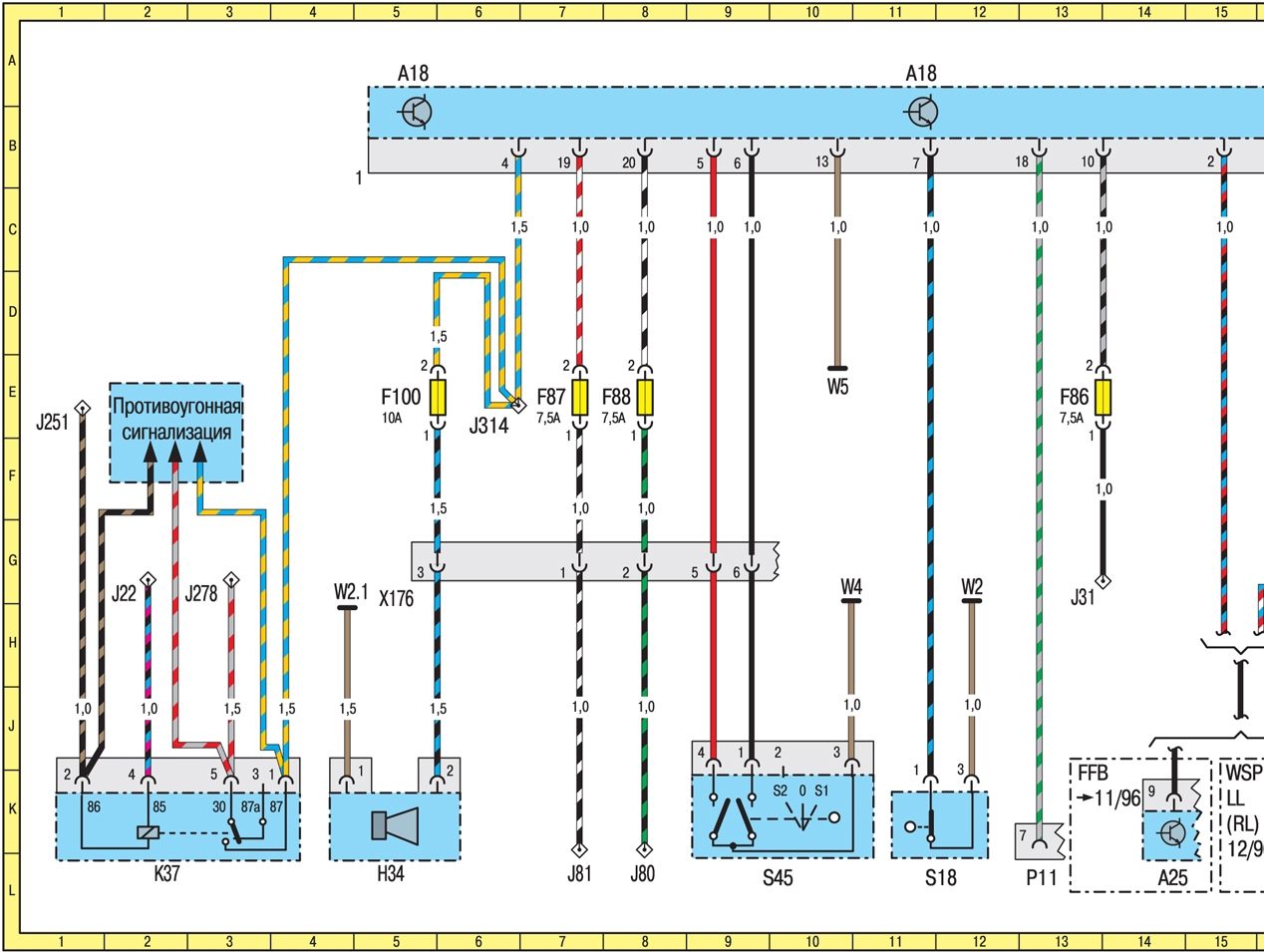

Противоугонная система EDW — электросхема на Mercedes-Benz Sprinter

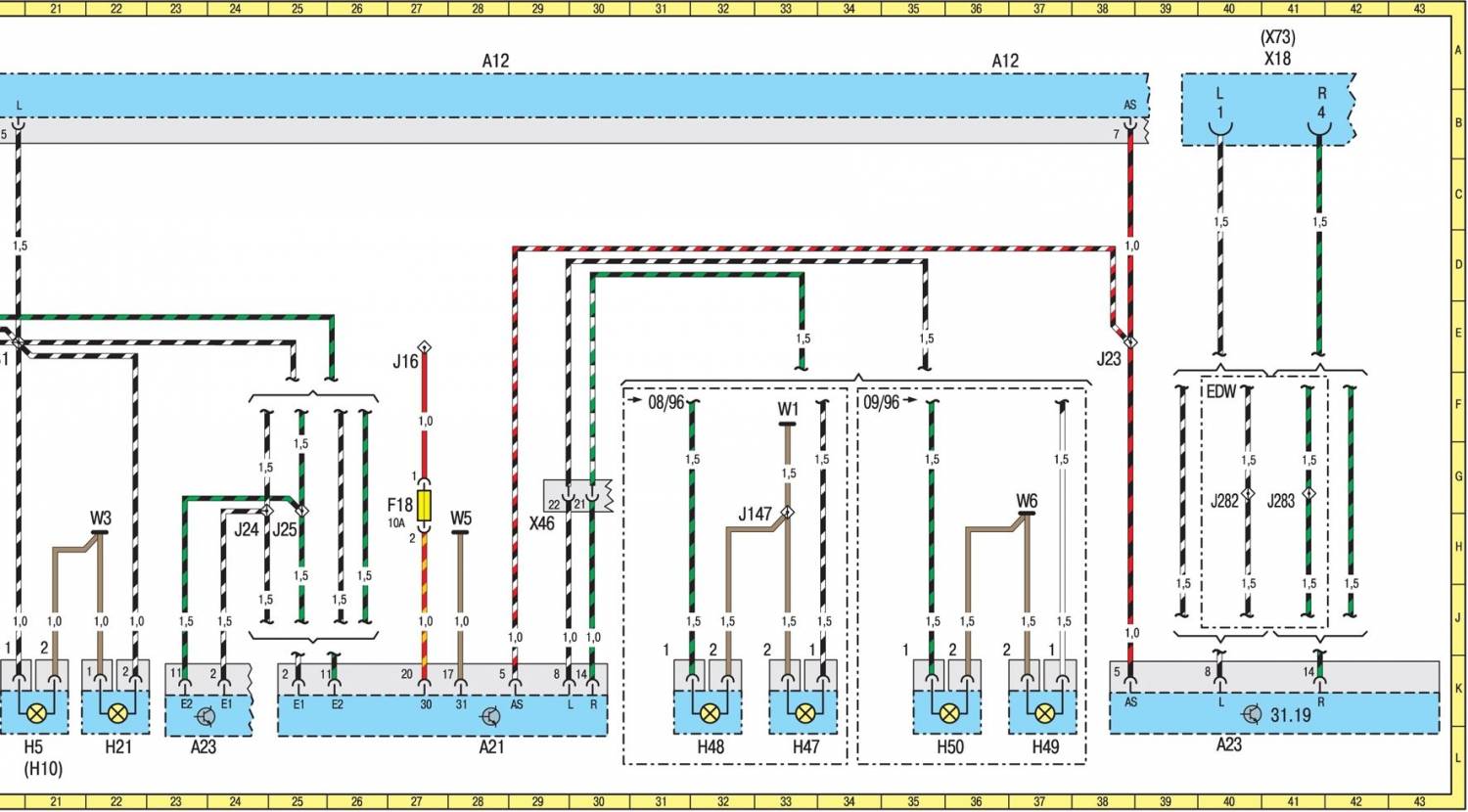

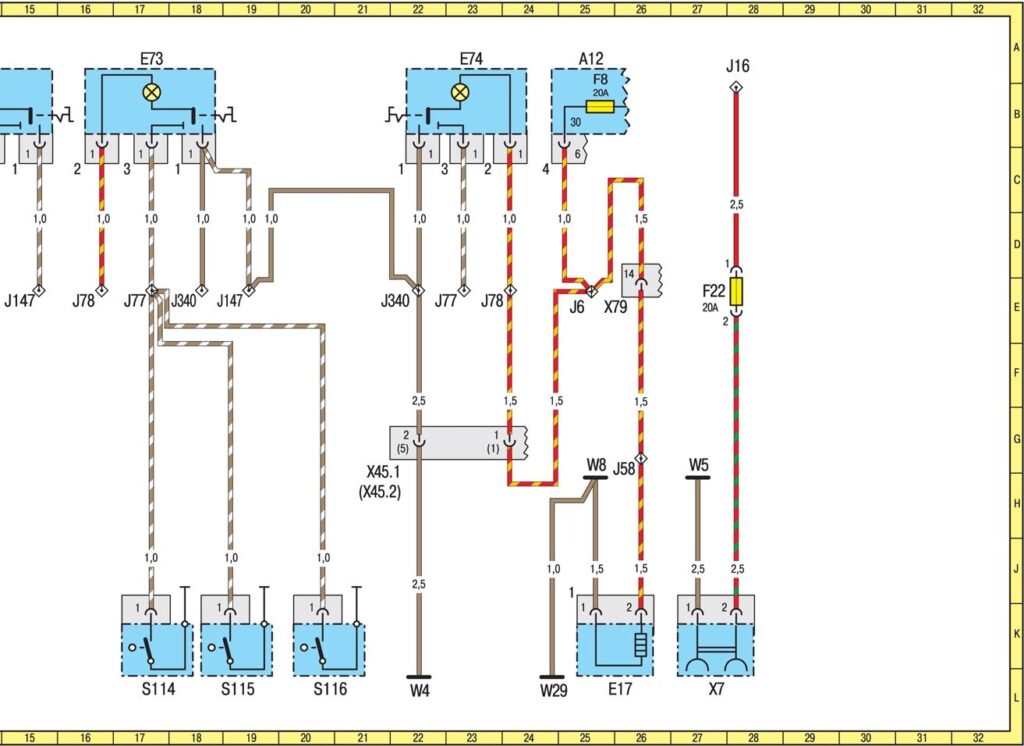

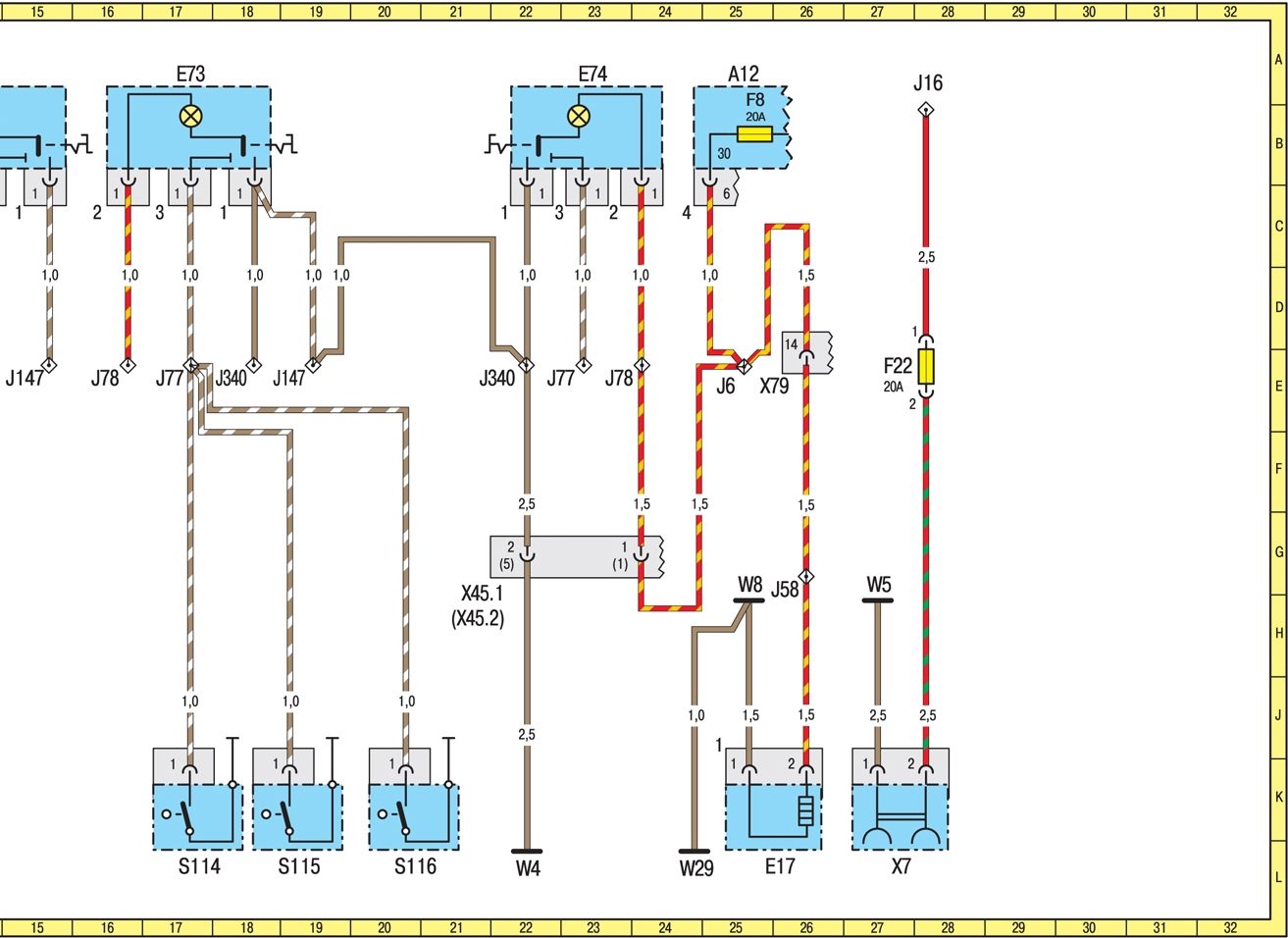

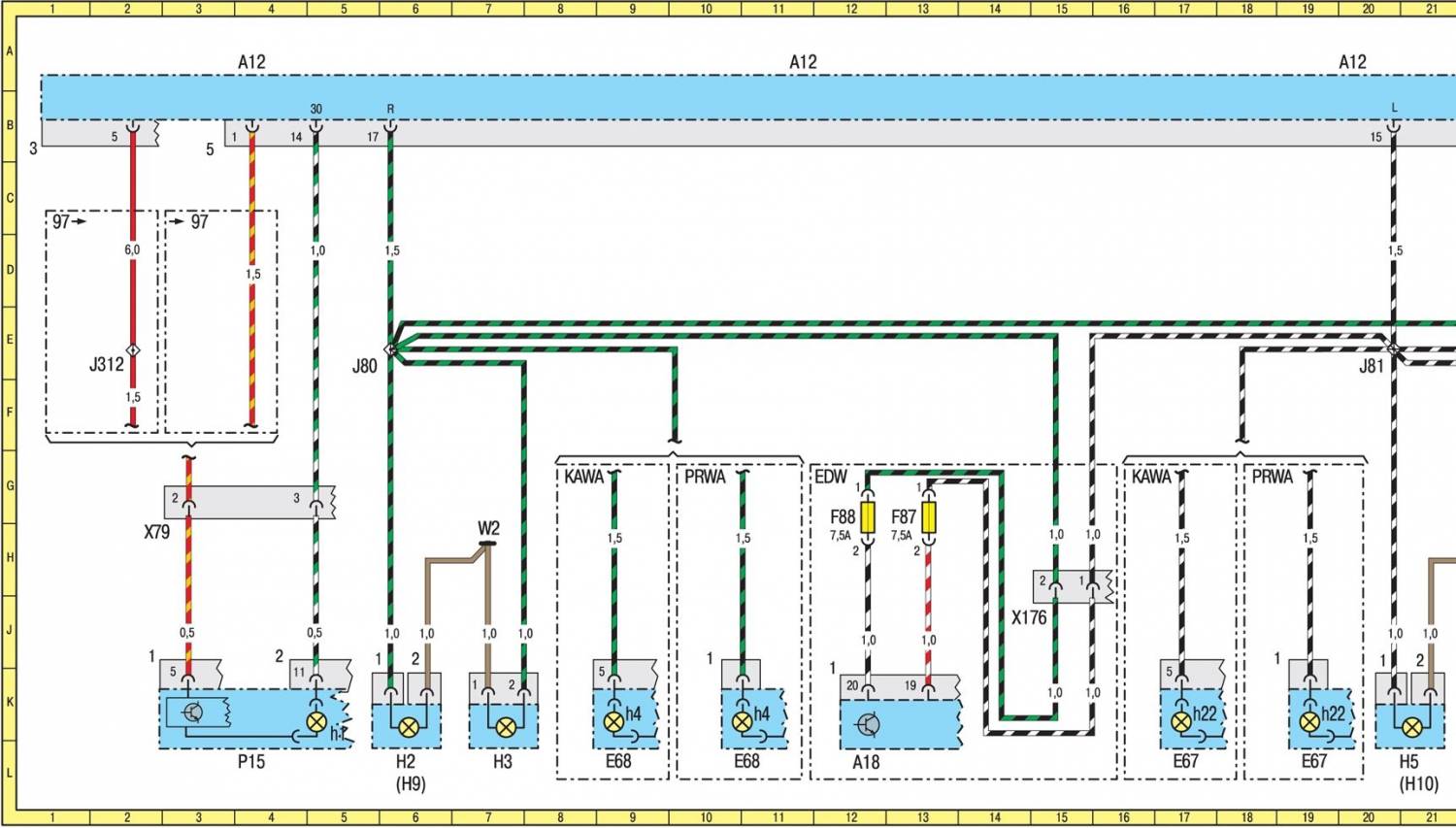

Указатели поворота, аварийная световая сигнализация — электрическая схема

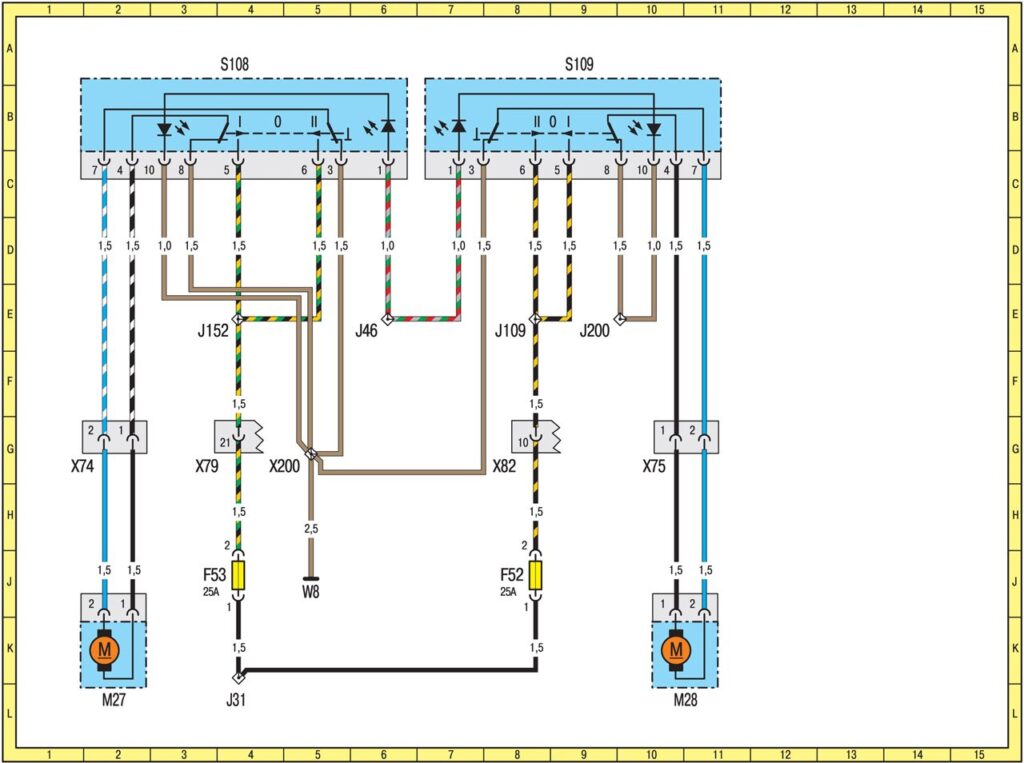

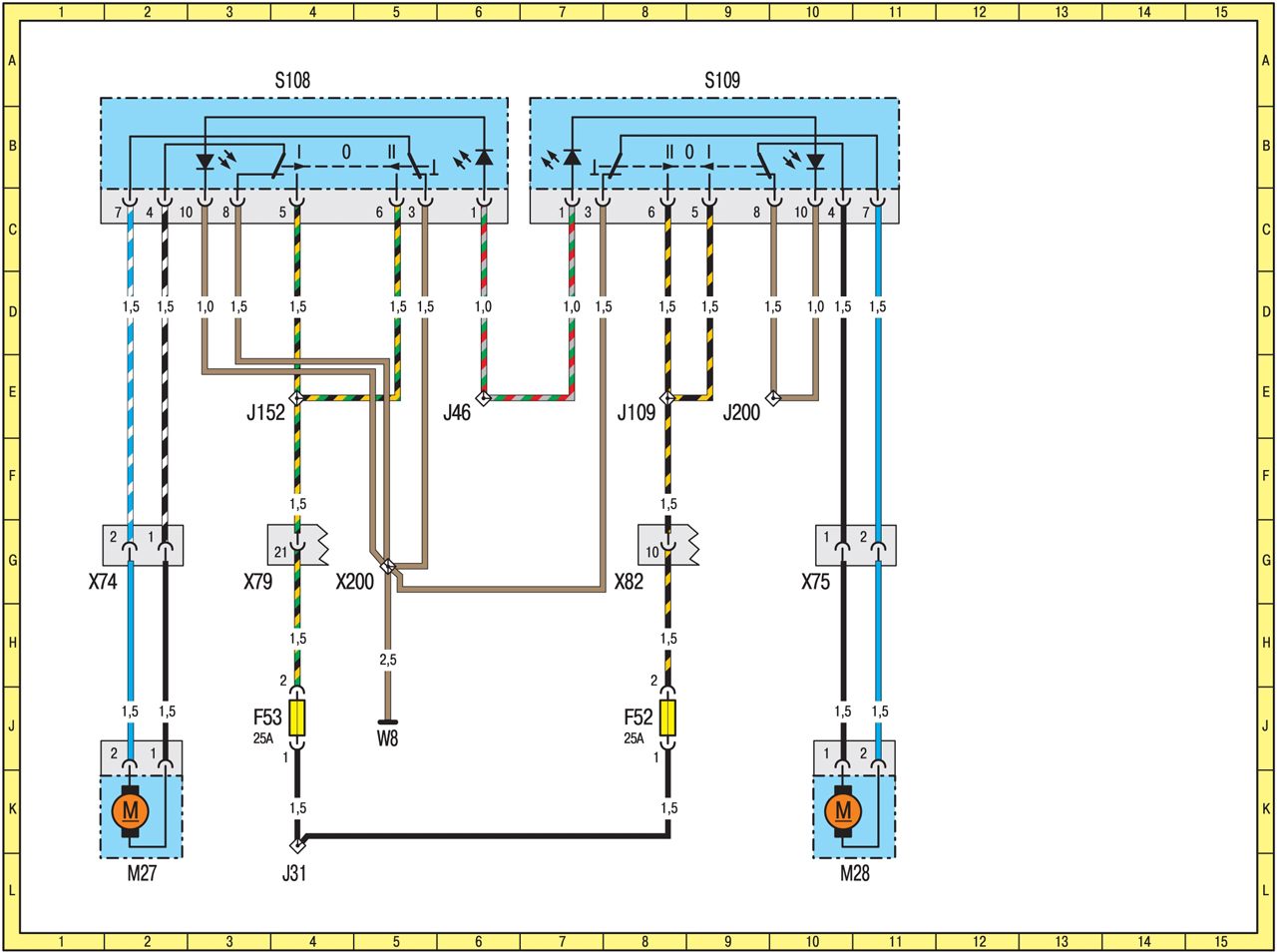

Схема электрических стеклоподъемников на Mercedes-Benz Sprinter
Схема системы освещения салона при открытии дверей

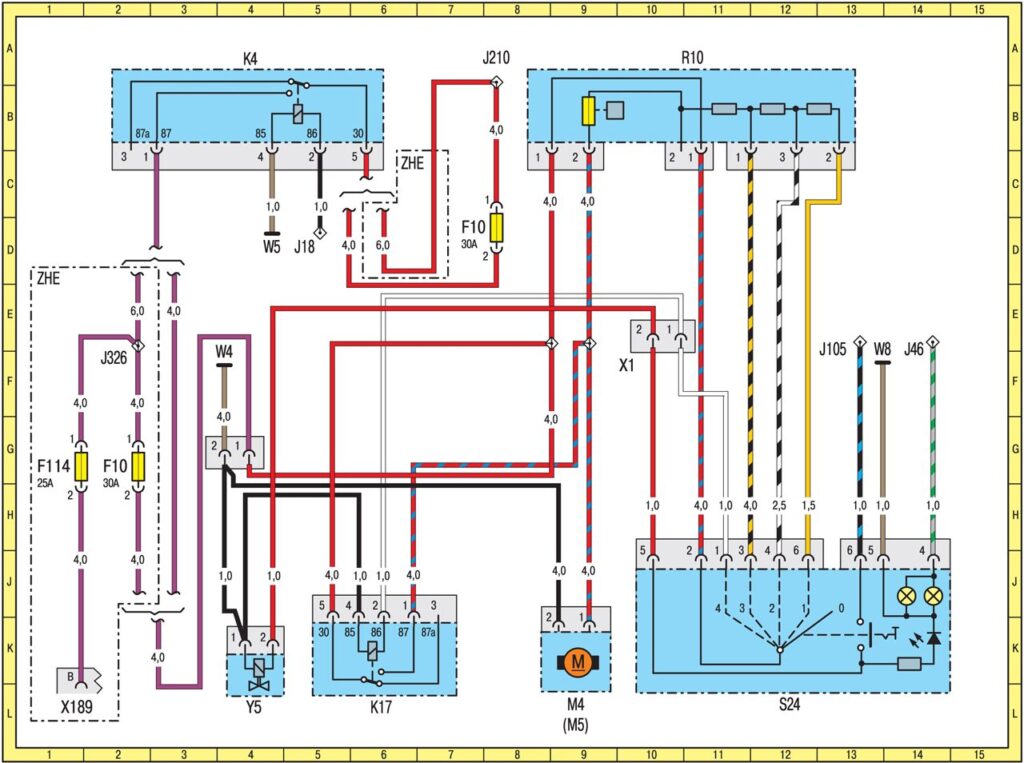

Схема системы отопления салона на Мерседес Спринтер

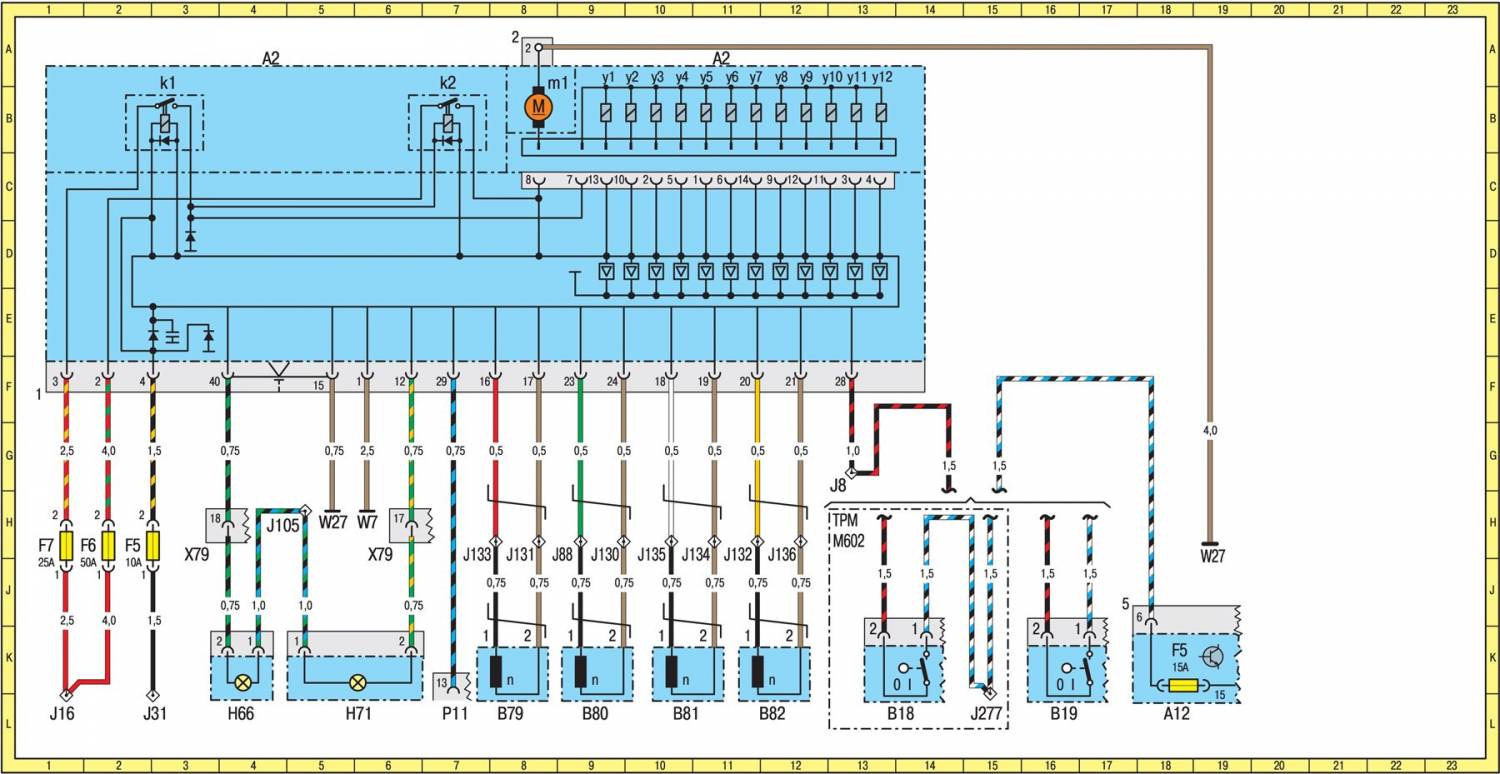

Схема системы ABS / ABD или ABS / ETS на Mercedes-Benz Sprinter

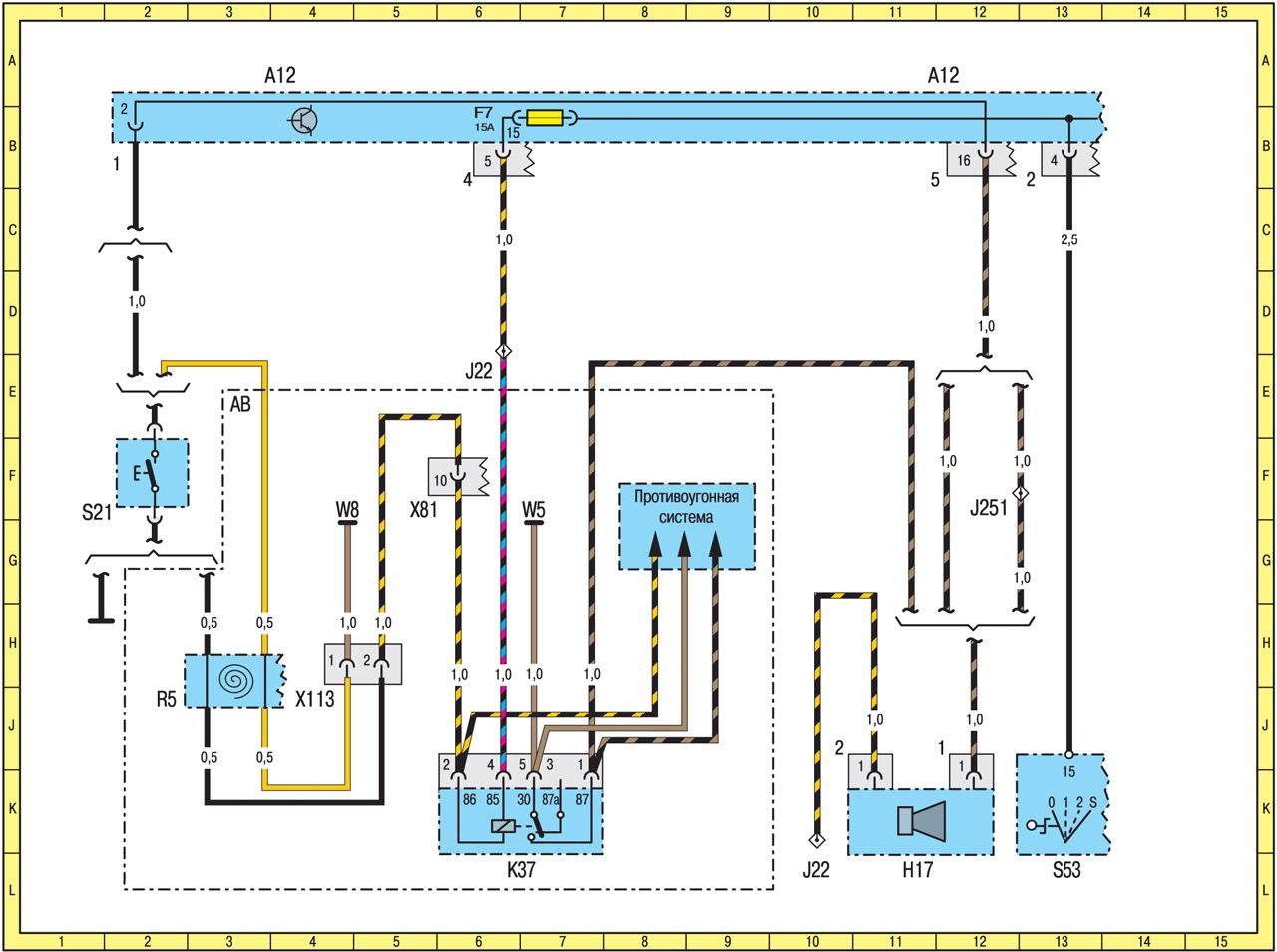

Электросхема звукового сигнала на Мерседес Спринтер
