Обозначения значков на панели приборов (щитка) ВАЗ-2113, 2114 и 2115
1 – указатель температуры охлаждающей жидкости.
2 – тахометр;
3 – контрольная лампа левых указателей поворота;
4 – контрольная лампа правых указателей поворота;
5 – спидометр;
6 – указатель уровня топлива;
7 – контрольная лампа резерва топлива;
8 – контрольная лампа габаритного света;
9 – контрольная лампа рабочей тормозной системы;
10 – контрольная лампа дальнего света фар;
11 – кнопка сброса показаний;
12 – индикатор пробега;
13 – контрольная лампа включения аварийной сигнализации;
14 – контрольная лампа “проверьте двигатель”;
15 – индикатор времени и температуры;
16 – контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17 – контрольная лампа стояночного тормоза;
18 – контрольная лампа давления масла;
19 – резерв.
Распиновка панели приборов (щитка) ВАЗ-2113, 2114 и 2115

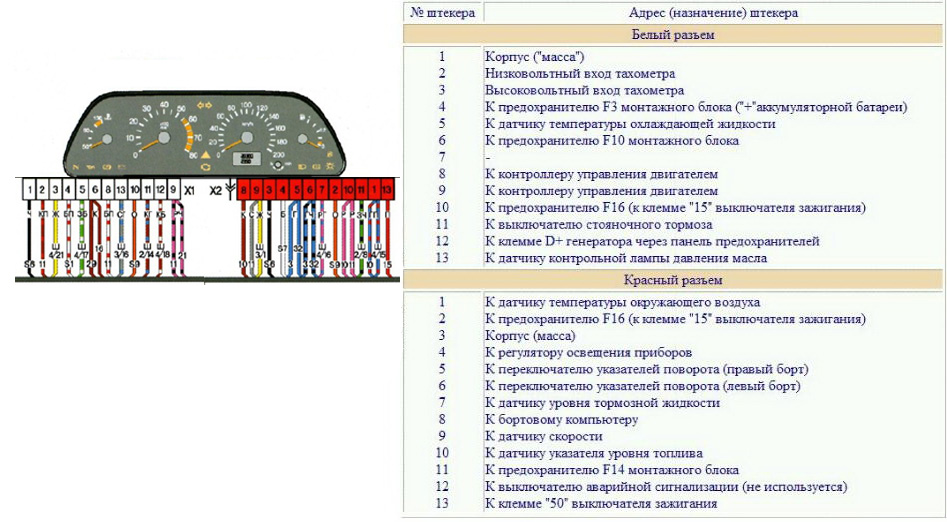

Распиновка колодок панели приборов (щитка) ВАЗ-2113, 2114 и 2115
| Белая колодка (Х1) | Красная колодка (Х2) | ||
| 1 | Корпус (масса) – чёрный | 1 | К датчику температуры окружающеговоздуха – голубой-пурпурный |
| 2 | Тахометр (низковольтный вход с ЭБУ) – коричнево-пурпурный | 2 | Предохранитель F16 (к клемме 15 замказажигания) – оранжевый |
| 3 | Тахометр (высоковольтный вх. с катушки) – жёлтый | 3 | Корпус (масса) – чёрный |
| 4 | К предохранителю F3 монтажногоблока (+аккумуляторной батареи) – бело-пурпурный | 4 | Регулятор освещения приборов – белый |
| 5 | Датчик температуры охлаждающей жидкости. – зелёно-белый | 5 | Указатель поворота ПРАВЫЙ – голубой |
| 6 | К предохранителю F10 монтажного блока- коричневый | 6 | Указатель поворота ЛЕВЫЙ – голубой-чёрный |
| 7 | 7 | Уровень тормозной жидкости -розово-голубой | |
| 8 | Лампа Check Engine к контроллеру ЭБУ – бело-пурпурный | 8 | К маршрутному компьютеру – коричневый |
| 9 | К контроллеру ЭБУ – розово-чёрный | 9 | Датчик скорости – серый и жёлтый |
| 10 | К датчику указателя уровня топлива – оранжевый | 10 | К датчику указателя уровня топлива – розовый |
| 11 | К выключателю стояночного тормоза- коричнево-голубой | 11 | Предохранитель F14 монтажного блока – зелёно-чёрный |
| 12 | Вывод “D” генератора через панель предохранителей – коричнево-белый | 12 | Выключатель аварийной сигнализации |
| 13 | Датчик давления масла – сине-голубой | 13 | К клемме “50” выключателя зажигания – пурпурный |

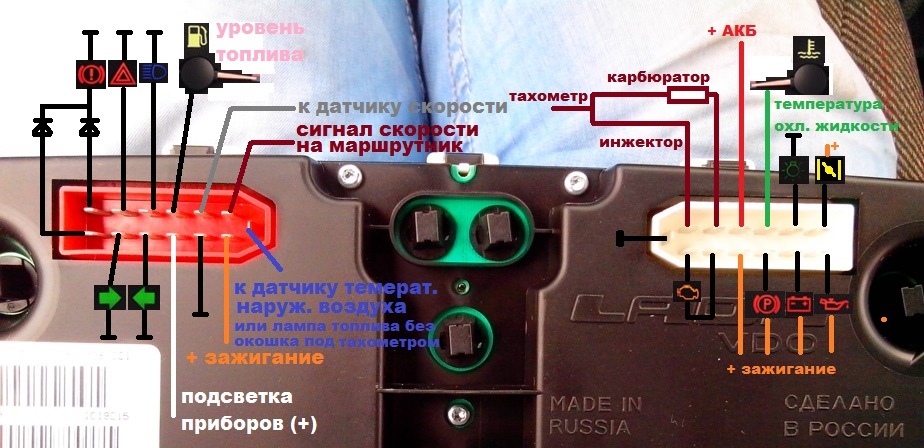

Распиновка панели (щитка) ВАЗ-2113, 2114 и 2115
