Полный сборник электросхем для различных модификаций автомобилей ЗАЗ.
Электросхема ЗАЗ-965

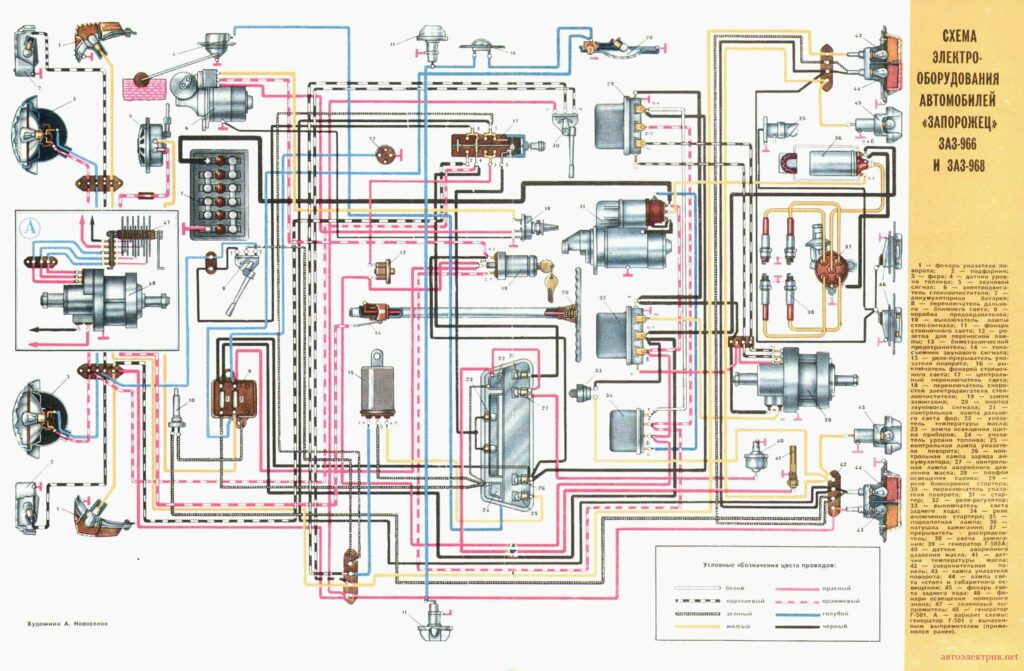

Электросхема ЗАЗ-966

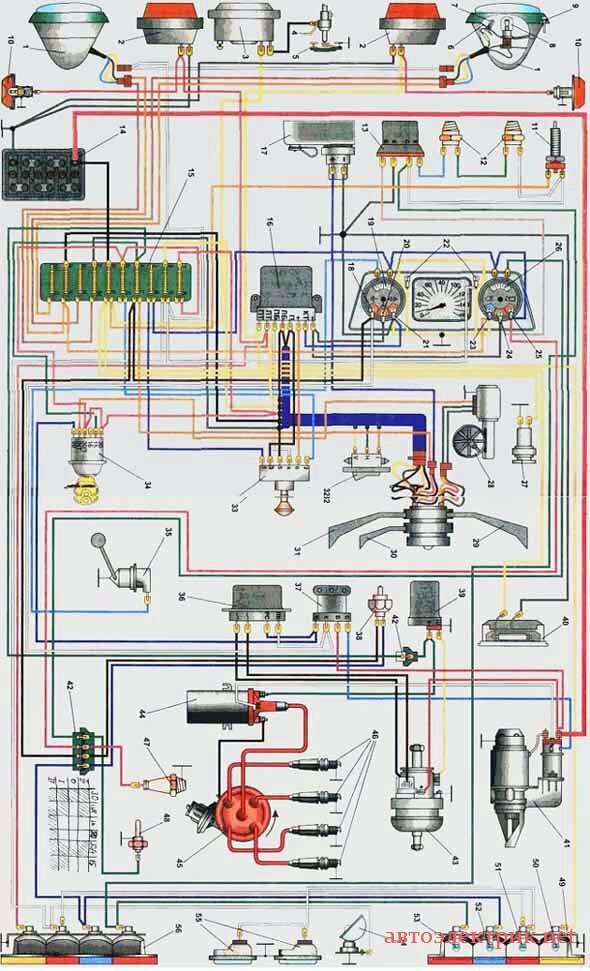

Электросхема ЗАЗ-968
1 фара в сборе;
2 указатель поворотов;
3 звуковой сигнал;
4,5 пружинный контакт и кнопка включения сигнала;
6 оптический элемент;
7 лампа габаритного освещения А12-4;
8 лампа фары А12-45+40;
9 ободок фары;
10 повторитель указателя поворота (лампа А12-4);
11 включатель сигнализации тормозов “стоп” ВК-412;
12 выключатель аварийной сигнализации тормозов ВК12Б;
13 реле аварийной сигнализации тормозов РС525А;
14 аккумуляторная батарея :СПБ-55;
15 блок предохранителей ПР112;
16 реле-прерыватель РС-950Б;
17 стеклоомыватель;
18 контрольная лампа работы генератора А12-1;
19 указатель уровня топлива в баке УБ-26А;
20 контрольная лампа работы отопителя А12-1;
21 контрольная лампа указателя поворота А12-1;
22 лампа освещения комбинации приборов А12-1;
23 контрольная лампа включения дальнего света фар А12-1;
24 контрольная лампа аварийной сигнализации тормозов А12-1;
25 контрольная лампа аварийного давления масла А12-1;
26 указатель температуры масла УК273;
27 розетка переносной лампы ПС500;
28 стеклоочиститель СЛ226 В;
29 рычаг переключателя стеклоочистителя и включателя стеклоомывателя;
30 рычаг переключателя указателей поворота;
31 рычаг переключателя света фар;
32 выключатель наружного освещения ВК343-02;
33 включатель аварийного состояния автомобиля или вынужденной его остановки ВК422-12 (лампа А12-0,8);
34 замок зажигания ВК347;
35 датчик уровня топлива БМ159А;
36 реле блокировки РБ1-10;
37 реле стартера РС534;
38 включатель фонарей заднего кода ВК418;
39 реле-регулятор РР310В;
40 плафон освещения салона ПК140 (лампа АС12-5);
41 стартер СТ368;
42 штепсельный разъем;
43 генератор Г-502А;
44 катушка зажигания Б115-В;
45 прерыватель-рапределитель зажигания Р-114Б;
46 свеча зажигания А23-1;
47 датчик давления масла ММ111Д;
48 датчик температуры масла TM-100A;
49 фонарь задний правый;
50 лампа указателя поворота А12-21-3;
51 лампа габаритного освещения А12-5;
52, 53 пампа сигнала заднего хода и сигнала “стоп” А12-21-3;
54 подкапотный фонарь ПД-526 с лампой А12-8;
55 фонарь освещения номерного знака с лампой А12-5;
56 фонарь задний левый.

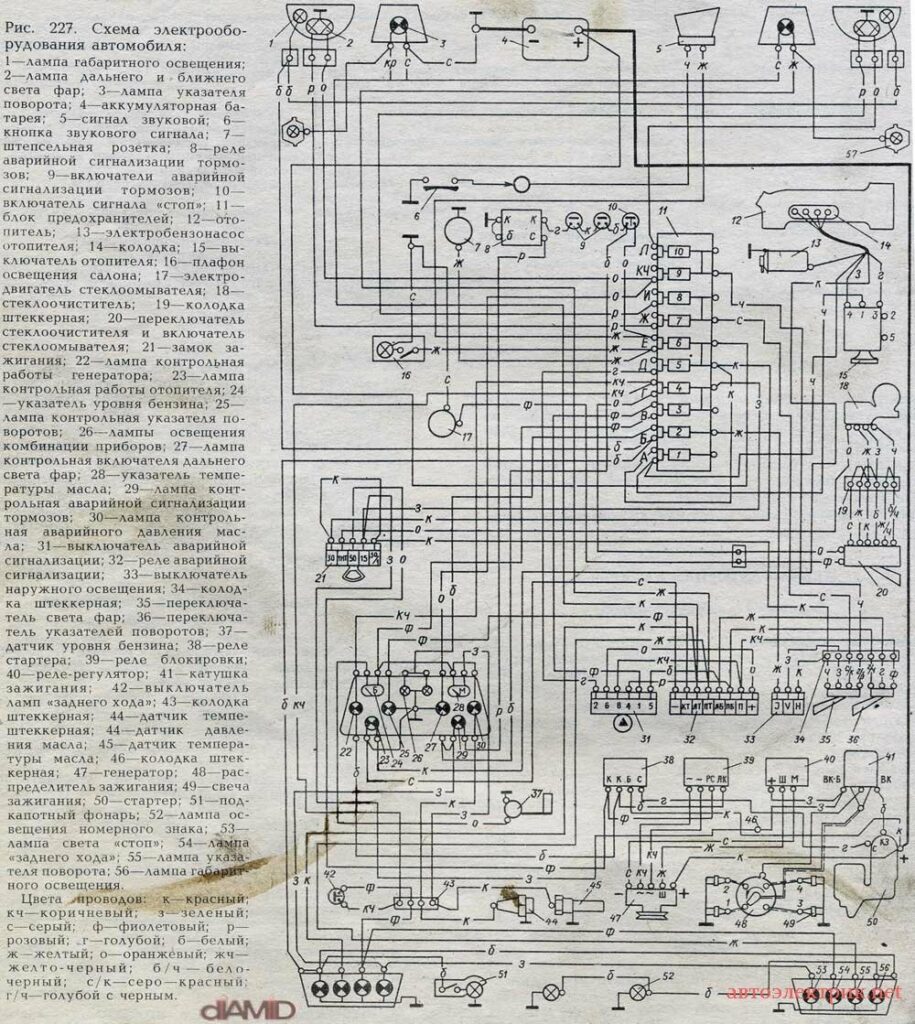

Электросхема ЗАЗ-968 – второй вариант

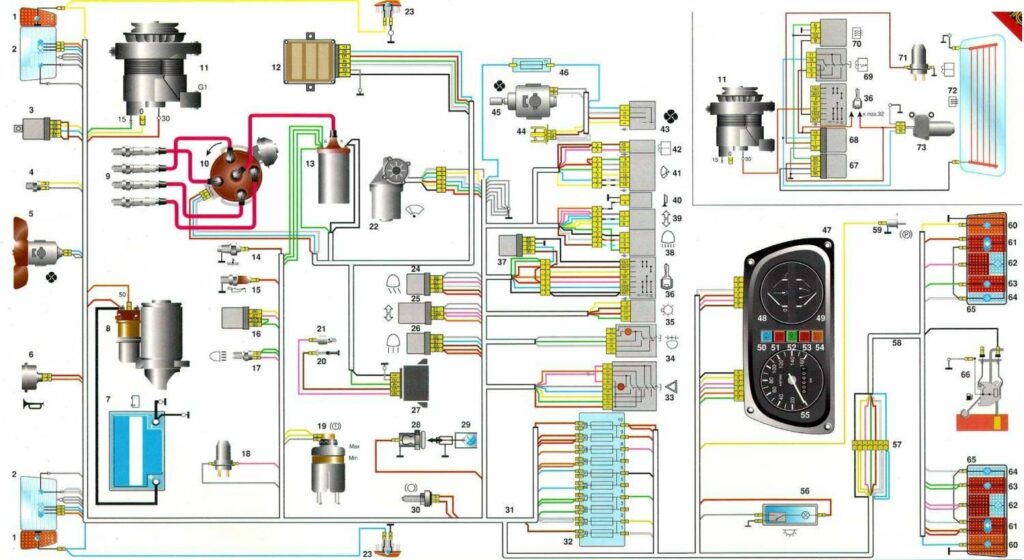

Схема ЗАЗ-110206 Таврия
1 – указатель поворота;
2 – фара головного света;
3 – реле включения электродвигателя вентилятора радіатора;
4 – термовыключатель вентилятора радиатора;
5 – электродвигатель вентилятора радиатора;
6 – звуковой сигнал;
7 – аккумуляторная батарея;
8 – стартер;
9 – свечи зажигания;
10 – датчик – распределитель зажигания;
11 – генератор;
12 – коммутатор;
13 – катушка зажигания;
14 – датчик указателя температуры охлаждающей жидкости;
15 – датчик аварийного давления масла;
16 – реле контроля заряда аккумуляторной батареи;
17 – выключатель фонарей заднего хода;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик аварийного уровня тормозной жидкости в бачке;
20 – концевой выключатель экономайзера принудительного холостого хода (ЭПХХ) карбюратора;
21 – электромагнитный клапан;
22 – электродвигатель стеклоочистителя ветрового стекла;
23 – боковой указатель поворота;
24 – реле включения ближнего света фар;
25 – реле-прерыватель указателей поворота;
26 – реле включения дальнего света фар;
27 – блок управления ЭПХХ;
28 – штепсельная разетка;
29 – переносная лампа;
30 – выключатель стоп-сигналов;
31 – жгут проводов передний;
32 – блок предохранителей;
33 – выключатель аварийной сигнализации;
34 – выключатель противотуманных фонарей;
35 – выключатель наружного освещения;
36 – выключатель(замок) зажигания;
37 – дополнительное реле выключателя зажигания;
38 – подрулевой рычажный переключатель света фар и включатель сигнализации дальним светом;
39 – подрулевой рычажный переключатель указателей поворота;
40 – выключатель звукового сигнала;
41 – подрулевой рычажный выключатель стеклоочистителя ветрового стекла;
42 – рычажный выключатель стеклоотмывателя ветрового стекла;
43 – переключатель отопител;
44 – добавочный резистор;
45 – электродвигатель отопителя и вентиляции;
46 – термобиметаллический предохранитель (16А);
47 – щиток приборов;
48 – указатель уровня топлива в баке;
49 – указатель температуры охлаждающейся жидкости;
50 – контрольная лампа дальнего света фар;
51 – контрольная лампа аварийного уровня тормозной жидкости в бачке и включения стояночного тормоза;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа аварийного давления масла;
54 – контрольная лампа работы генератора (заряда батереи);
55 – спидометр;
56 – плафон освещения салона;
57 – соединительная колодка переднего и заднего жгута проводов;
58 – жгут проводов задний;
59 – выключатель контрольной лампы стояночного тормоза;
60 – лампа заднего указателя поворота;
61 – двухнитиевая лампа стоп – сигнала и габарита;
62 – лампа фонарей заднего хода;
63 – лампа заднего противотуманного заднего света;
64 – лампа освещения номерного знака;
65 – задний фонарь;
66 – датчик указателя уровня топлива.
