Электрическая схема автомобиля ВАЗ 2108

Admin
ВАЗ 2108

При наличии не измерительного прибора владелец автомобиля сможет установить, почему не работает зажигание, не включается стартер, сломалась система отопителя или не выдает требуемое напряжение генератор.

Электросхема ВАЗ-2108

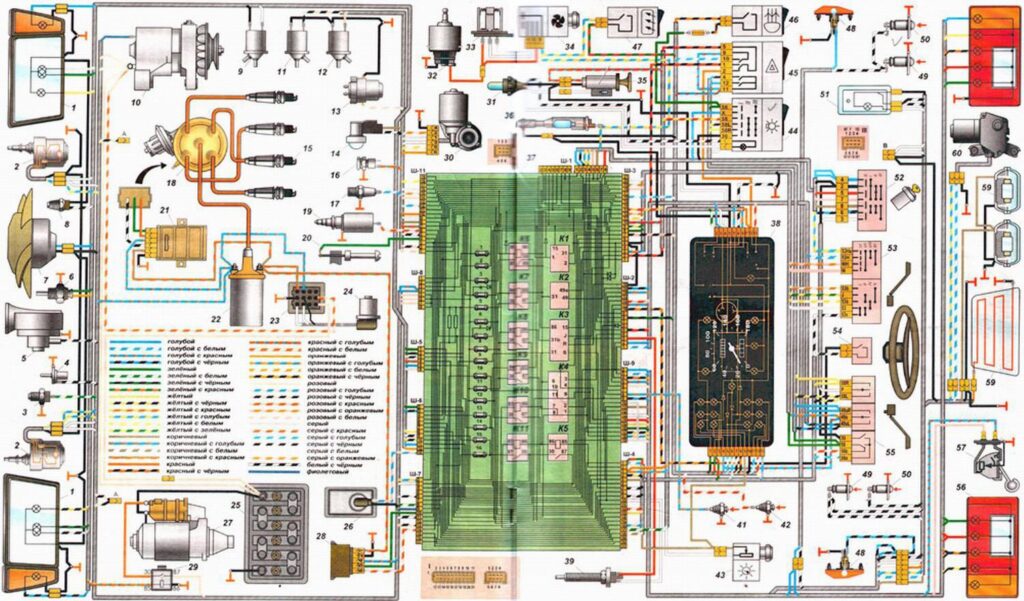

Электросхема ВАЗ-2108
  1. Блок фара (фара, объединенная с передним фонарем);
  2. Моторедукторы очистителей фар;
  3. Датчик указателя температуры;
  4. Выключатель подкапотной лампы;
  5. Сигнал звуковой;
  6. Выключатель света заднего хода;
  7. Электродвигатель вентилятора;
  8. Датчик электродвигателя вентилятора;
  9. Клапан омыва фар;
  10. Генератор;
  11. Клапан омыва заднего стекла;
  12. Клапан омыва ветрового стекла ваз 2108;
  13. Электродвигатель омыва стекол;
  14. Подкапотная лампа;
  15. Свечи зажигания двигателя авто;
  16. Розетка штепсельная переносной лампы;
  17. Датчик контрольной лампы давления масла;
  18. Датчик-распределитель зажигания;
  19. Клапан карбюратора электромагнитный;
  20. Выключатель концевой в карбюраторе;
  21. Коммутатор;
  22. Катушка зажигания ваз 2108;
  23. Колодка диагностики;
  24. Датчик в.м.т.
  25. Батарея аккумуляторная;
  26. Датчик уровня тормозной жидкости;
  27. Стартер ваз;
  28. Блок управления клапаном карбюратора;
  29. Реле дополнительное включения стартера;
  30. Моторедуктор очистителя ветрового стекла 2108;
  31. Лампа подсветки табло управления отопителем;
  32. Электродвигатель вентилятора отопителя;
  33. Резистор дополнительный;
  34. Переключатель электродвигателя отопителя;
  35. Прикуриватель салона;
  36. Лампа освещения вещевого ящика;
  37. Монтажный блок;
  38. Комбинация приборов 2108;
  39. Выключатель стоп-сигнала;
  40. Выключатель контрольной лампы стояночного тормоза;
  41. Выключатель контрольной лампы воздушной заслонки карбюратора;
  42. Выключатель освещения приборов;
  43. Выключатель наружного освещения;
  44. Выключатель аварийной сигнализации;
  45. Выключатель заднего противотуманного света;
  46. Выключатель обогрева заднего стекла;
  47. Указатели поворота боковые;
  48. Выключатели плафона в стойках передних дверей;
  49. Выключатели плафона в стойках задних дверей (для 2109);
  50. Плафон освещения салона;
  51. Выключатель зажигания;
  52. Переключатель стеклоочистителей и смывателей;
  53. Выключатель звукового сигнала;
  54. Переключатель указателей поворота, стояночного света и света фар ваз 2108;
  55. Фонари задние;
  56. Датчик указателя уровня топлива;
  57. Элемент обогрева заднего стекла ваз 2108;
  58. Фонари освещения номерного знака;
  59. Моторедуктор очистителя заднего стекла.

А. Наконечник провода для подключения к датчику износа тормозных колодок;
В. Штекерный разъём для подключения к плафону индивидуального освещения салона;

I. Условные номера штекеров в колодках монтажного блока;
II. Нумерация штекеров в колодке моторедуктора;
III. Условные номера штекеров в колодке и контактов выключателя зажигания;
К1. Реле времени смывателя заднего стекла;
К2. Реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ. Реле очистителя ветрового стекла ваз 2108;
К4. Контактные перемычки на месте установки реле контроля исправности ламп;
К5. Реле включения дальнего света фар;
Кб. Реле включения очистителя фар;
К7. Реле включения стеклоподъемников (не устанавливается);
К8. Реле включения звукового сигнала;
К9. Реле включения электродвигателя вентилятора;
К10. Реле включения обогрева заднего стекла;
К11. Реле включения ближнего света фар.

Электрическая схема автомобилей ВАЗ 2108 – второй вариант

Электрическая схема автомобилей ВАЗ 2108 - второй вариант

1 – блок-фара авто;
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – свечи зажигания;
12 – датчик–распределитель зажигания;
13 – катушка зажигания;
14 – выключатель света заднего хода;
15 – датчик указателя температуры охлаждающей жидкости;
16 – стартер ваз-2108;
17 – аккумуляторная батарея;
18 – датчик уровня тормозной жидкости;
19 – коммутатор;
20 – датчик верхней мертвой точки 1-го цилиндра;
21 – колодка диагностики;
22 – блок управления электромагнитным клапаном карбюратора;
23 – реле включения стартера;
24 – концевой выключатель карбюратора;
25 – электромагнитный клапан карбюратора;
26 – датчик контрольной лампы аварийного давления масла;
27 – электродвигатель омывателя стекол;
28 – электродвигатель вентилятора отопителя;
29 – дополнительный резистор электродвигателя отопителя;
30 – переключатель вентилятора отопителя;
31 – электродвигатель очистителя ветрового стекла;
32 – прикуриватель;
33 – лампа подсветки рычагов отопителя;
34 – штепсельная розетка для переносной лампы;
35 – подкапотная лампа;
36 – лампа освещения вещевого ящика;
37 – монтажный блок;
38 – выключатель освещения приборов;
39 – выключатель контрольной лампы стояночного тормоза;
40 – выключатель стоп-сигнала;
41 – подрулевой переключатель;
42 – выключатель наружного освещения;
43 – выключатель аварийной сигнализации;
44 – выключатель заднего противотуманного света;
45 – предохранитель цепи противотуманного света;
46 – выключатель обогрева заднего стекла;
47 – боковые указатели поворота;
48 – плафон ваз-2108;
49 – разъем для подключения к плафону индивидуального освещения;
50 – выключатели плафона на стойках дверей;
51 – реле зажигания;
52 – выключатель зажигания;
53 – комбинация приборов;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – задние фонари;
56 – датчик указателя уровня и резерва топлива;
57 – элемент обогрева заднего стекла;
58 – электродвигатель очистителя заднего стекла;
59 – фонари освещения номерного знака.

Схема соединения системы генератора автомобиля

Схема соединения системы генератора автомобиля

Схема бесконтактной системы зажигания авто

Схема бесконтактной системы зажигания авто

Предохранители ВАЗ 2108

Предохранители ВАЗ 2108

Цепи, защищаемые плавкими предохранителями

Цепи, защищаемые плавкими предохранителями
