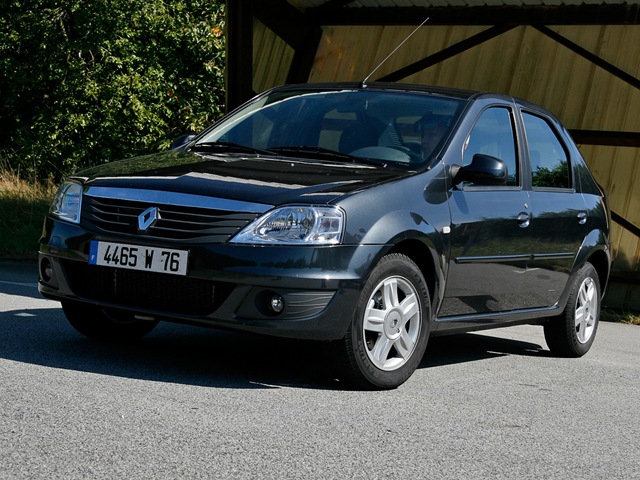

Электросхем для автомобиля Renault Logan с 2004 года выпуска.

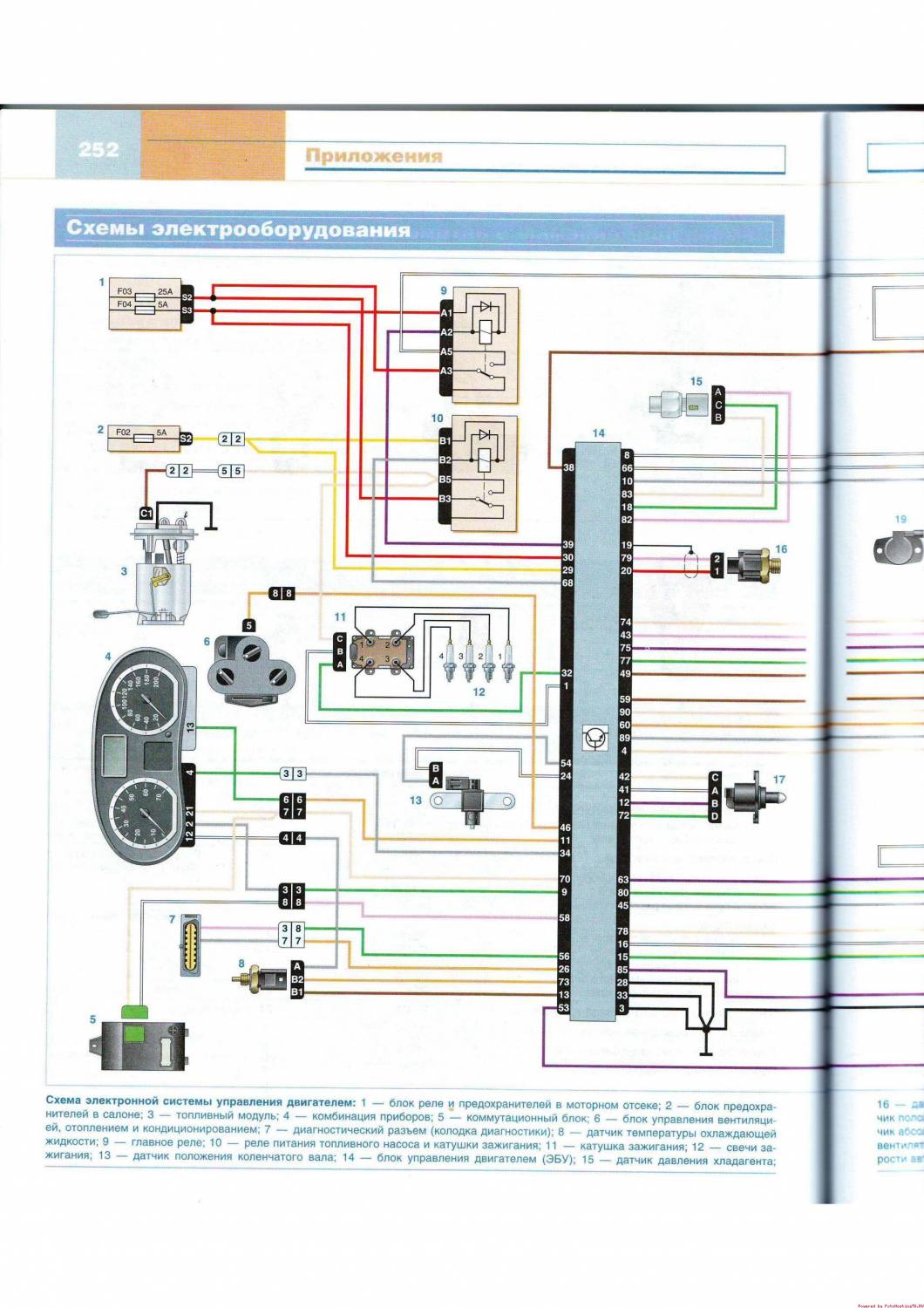

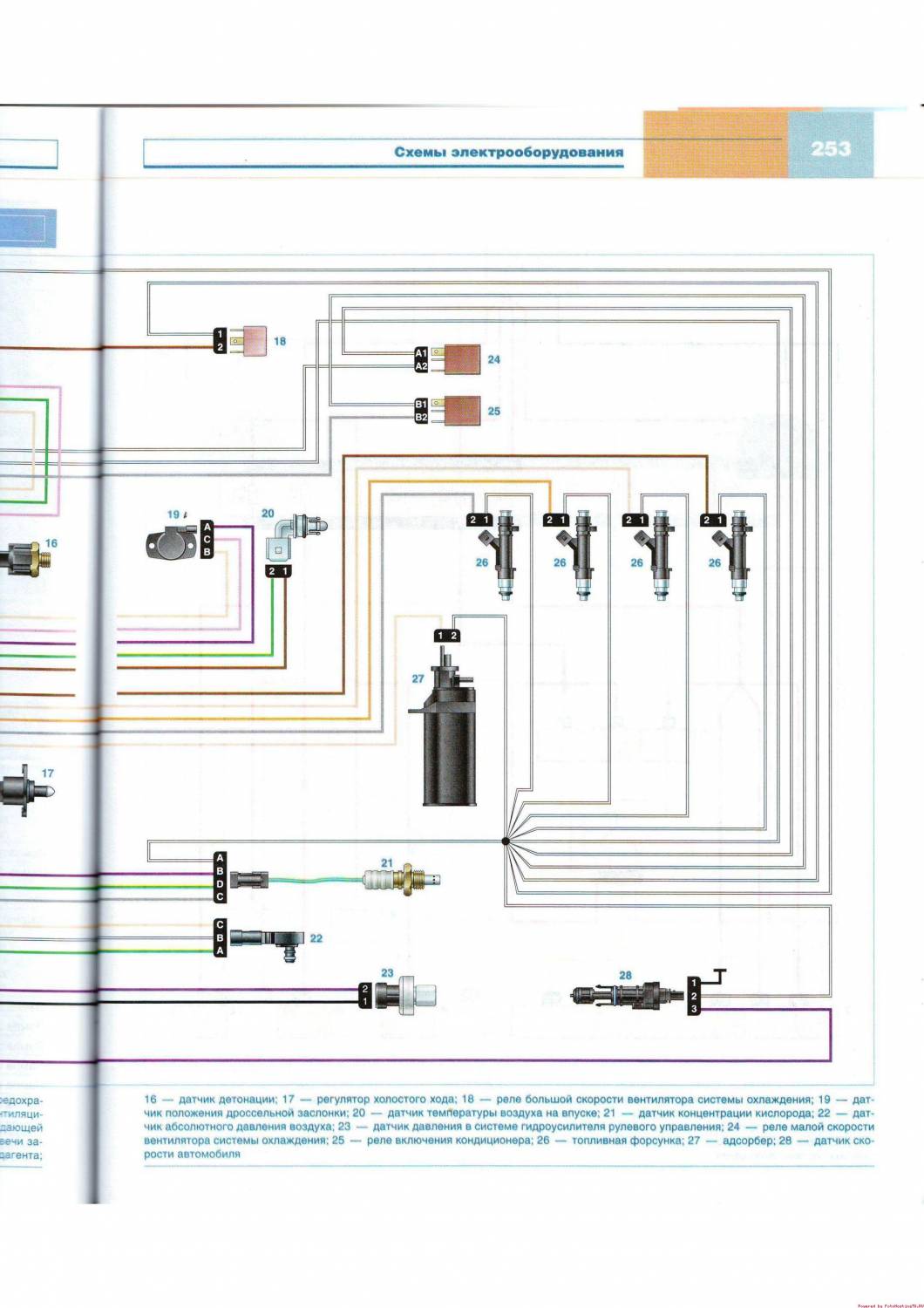

Схема электросистемы управления двигателем Рено Логан

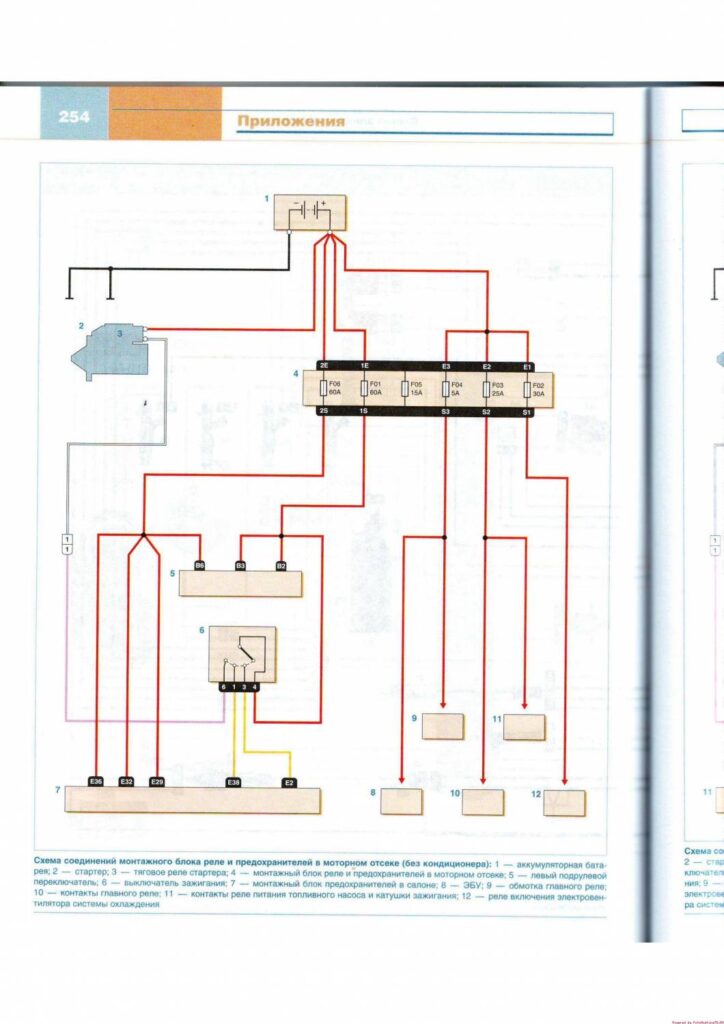

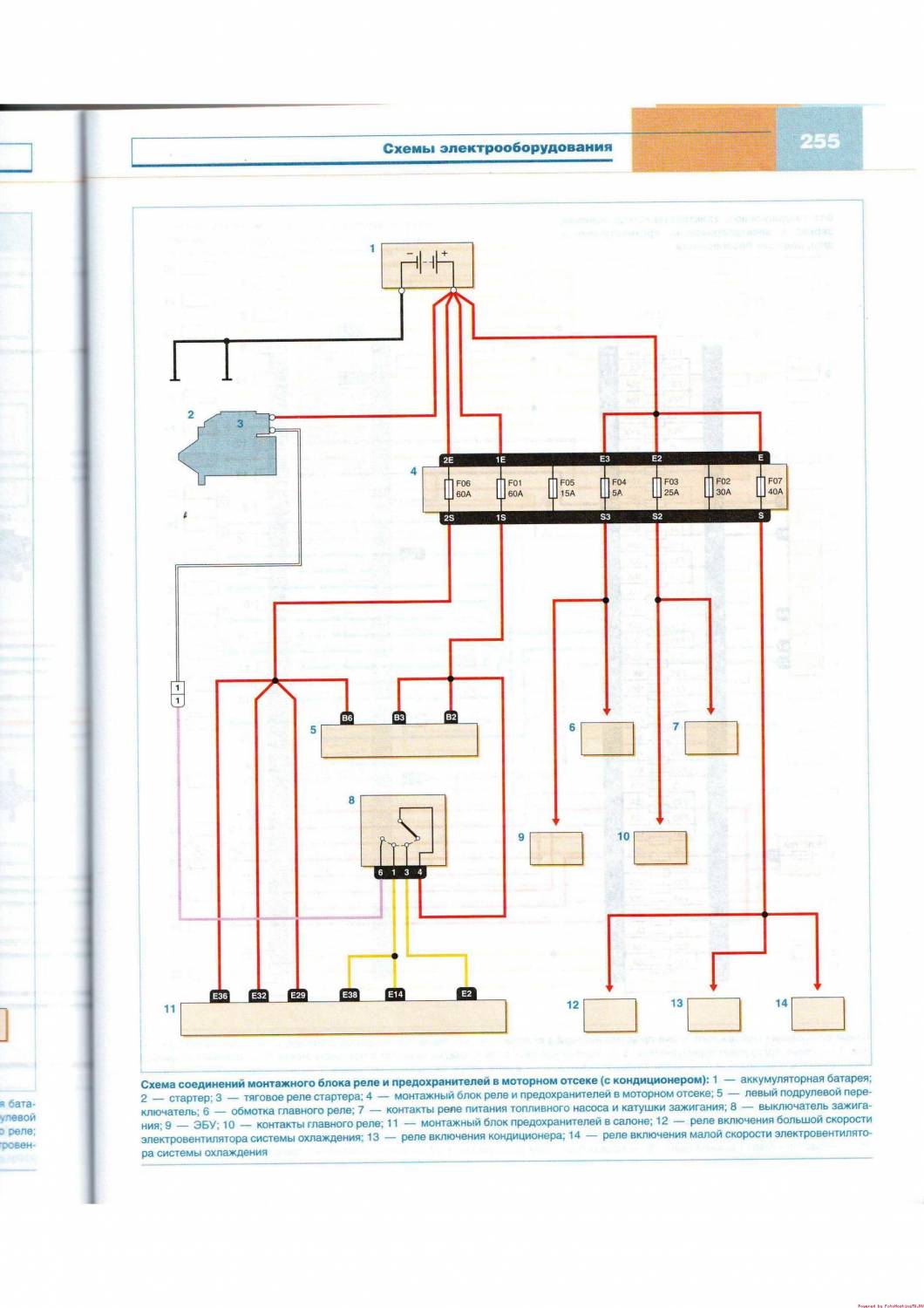

Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан

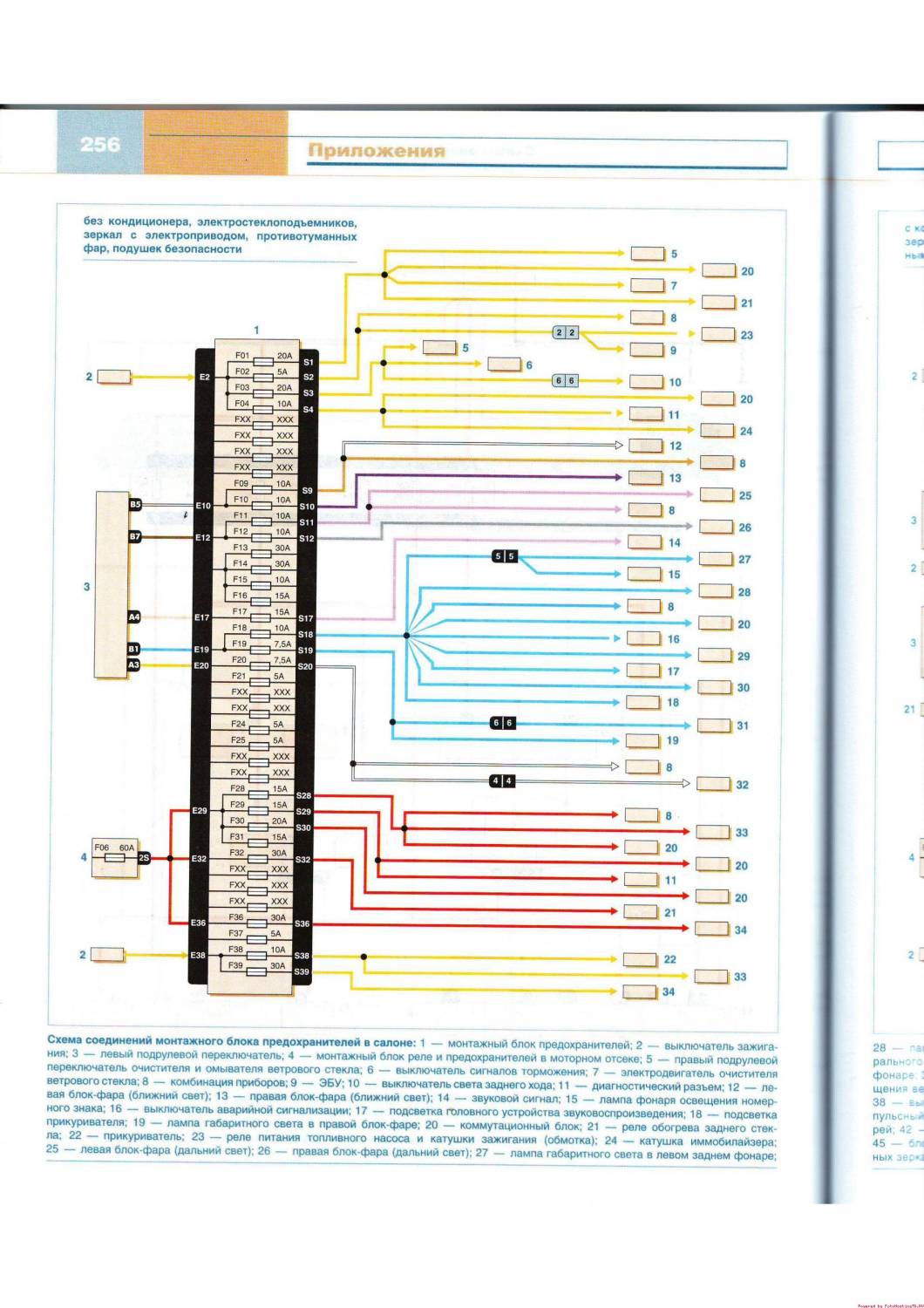

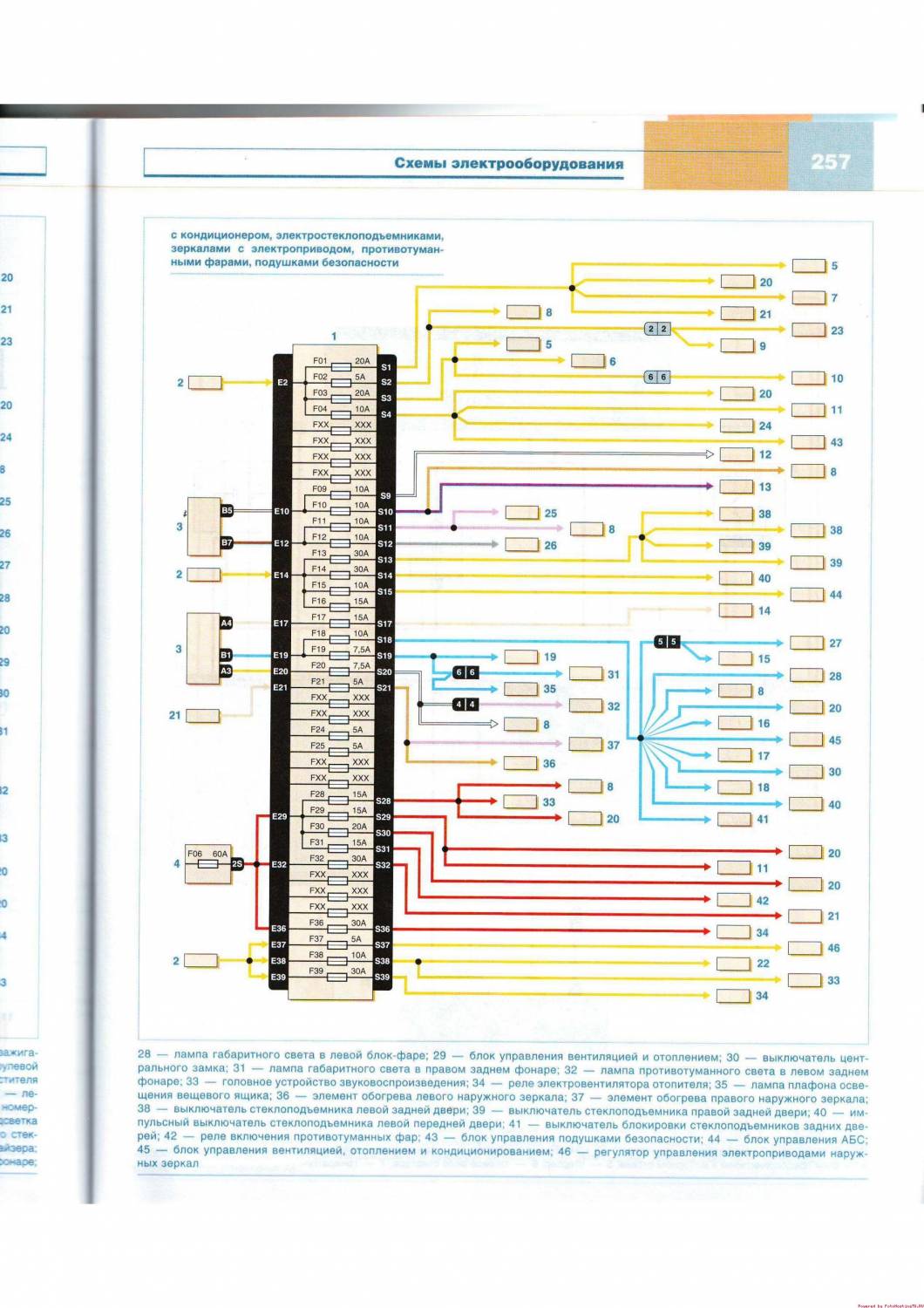

Схема соединений монтажного блока предохранителей в салоне на Renault Logan

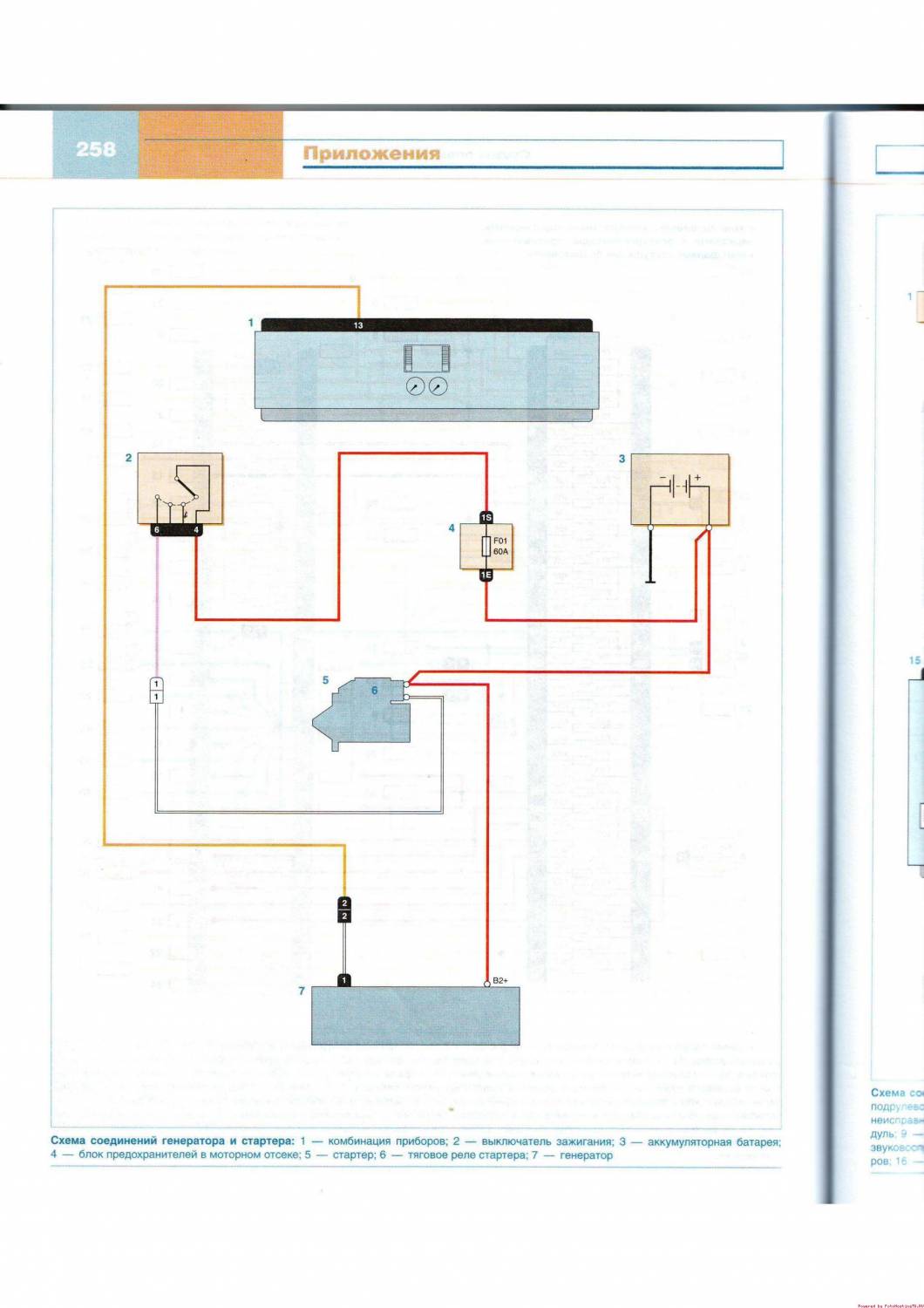

Электросхема соединений генератора и стартера

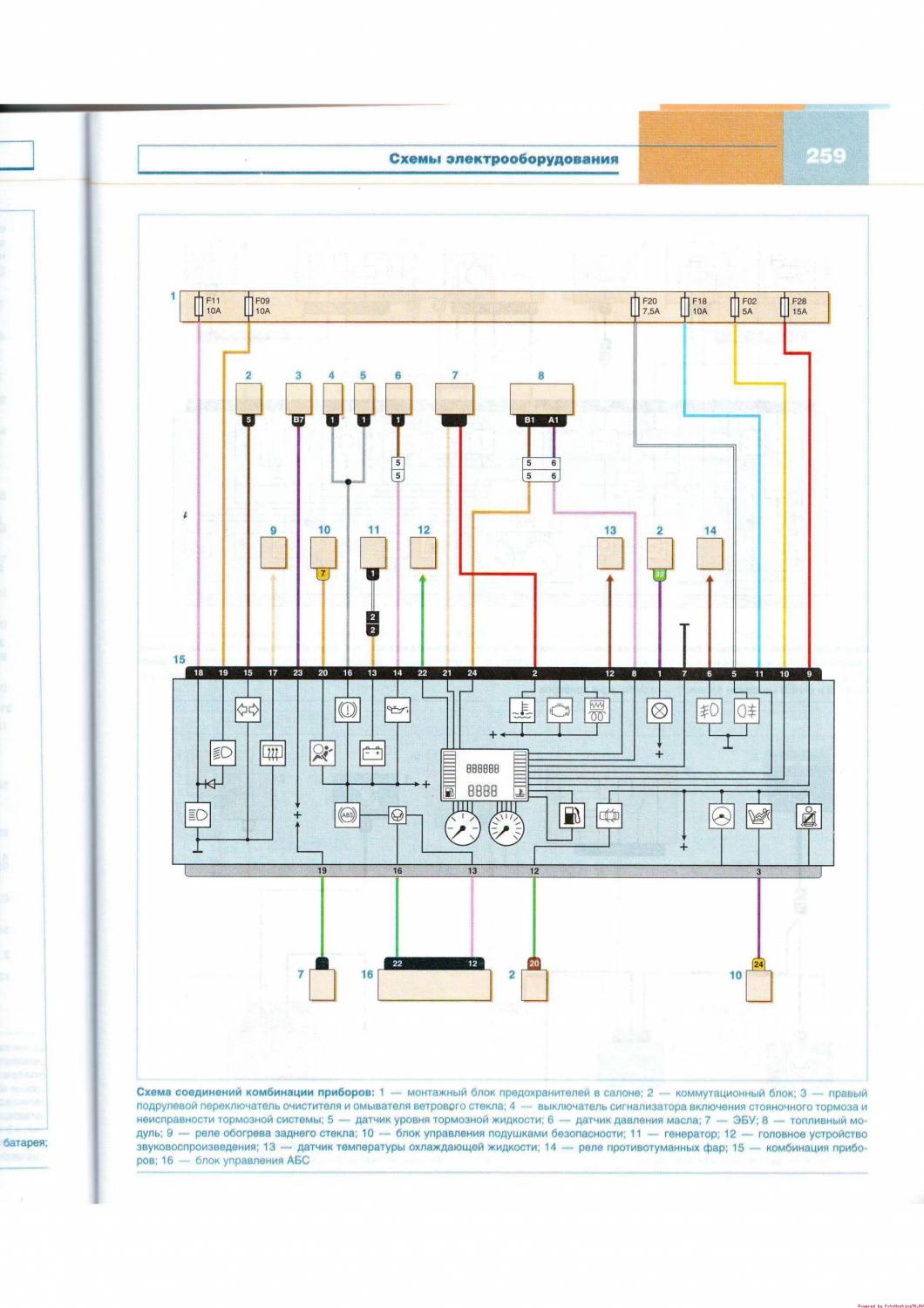

Комбинация приборов — схема соединений

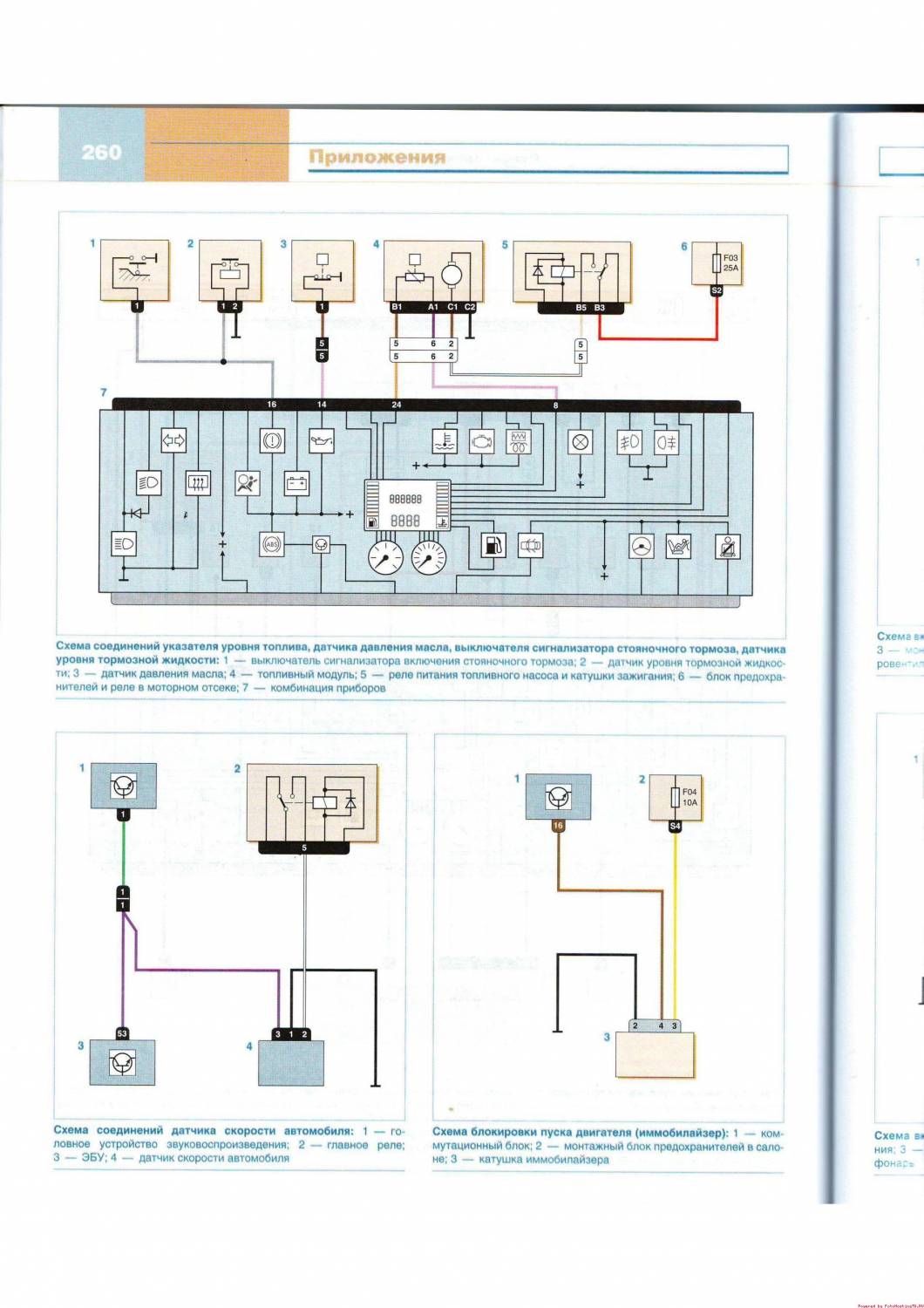

Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера

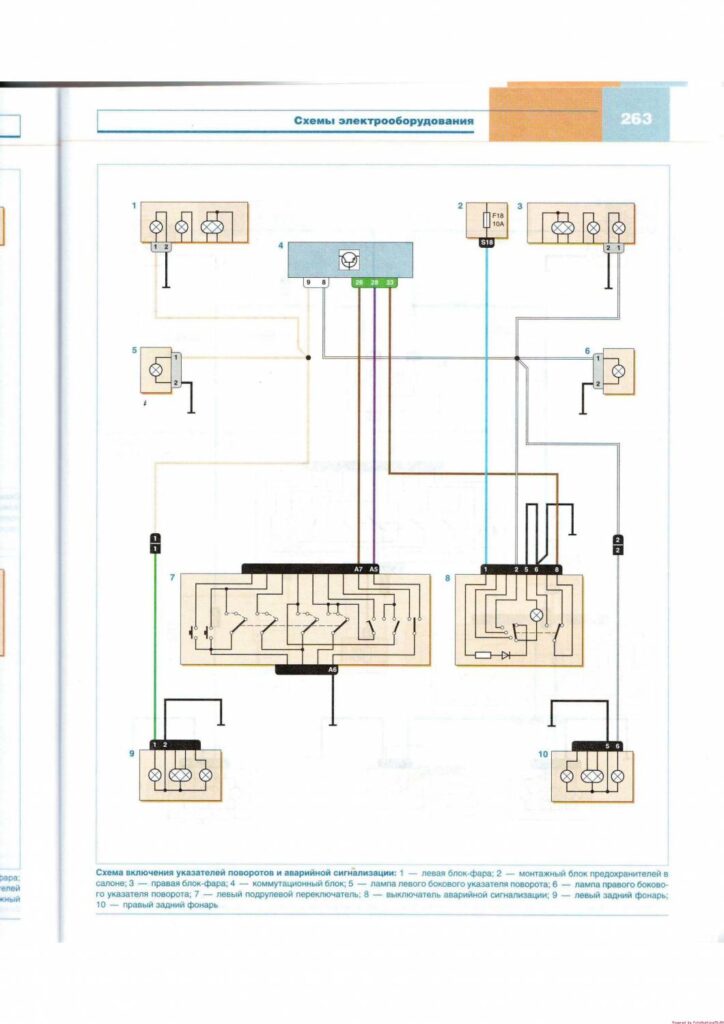

Указатели поворота и аварийная сигнализация — электросхема

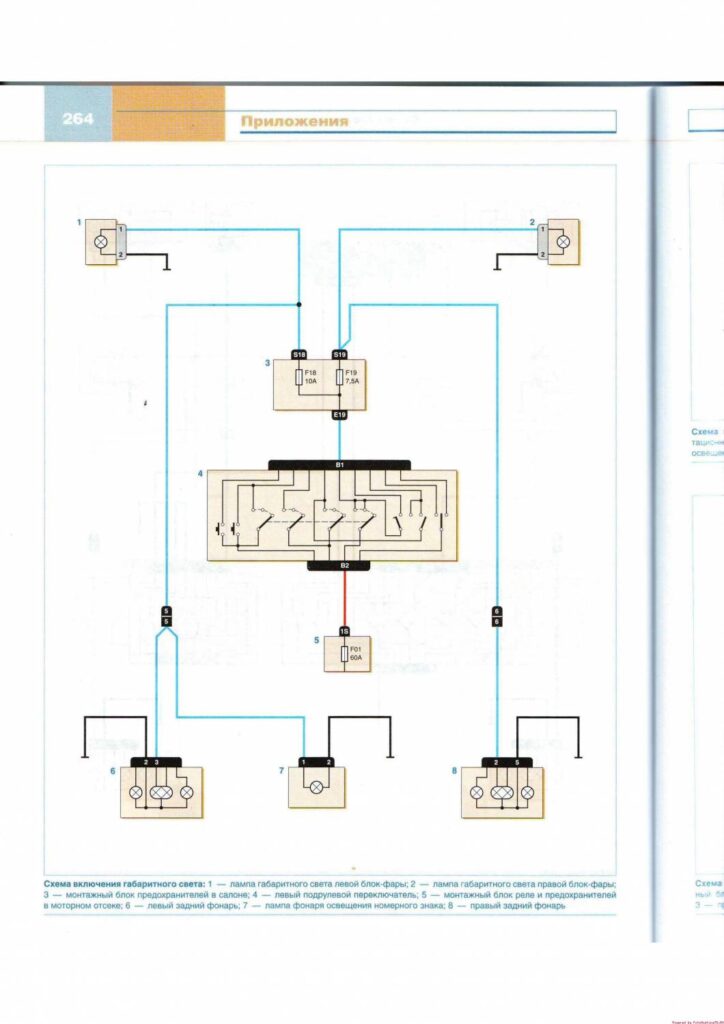

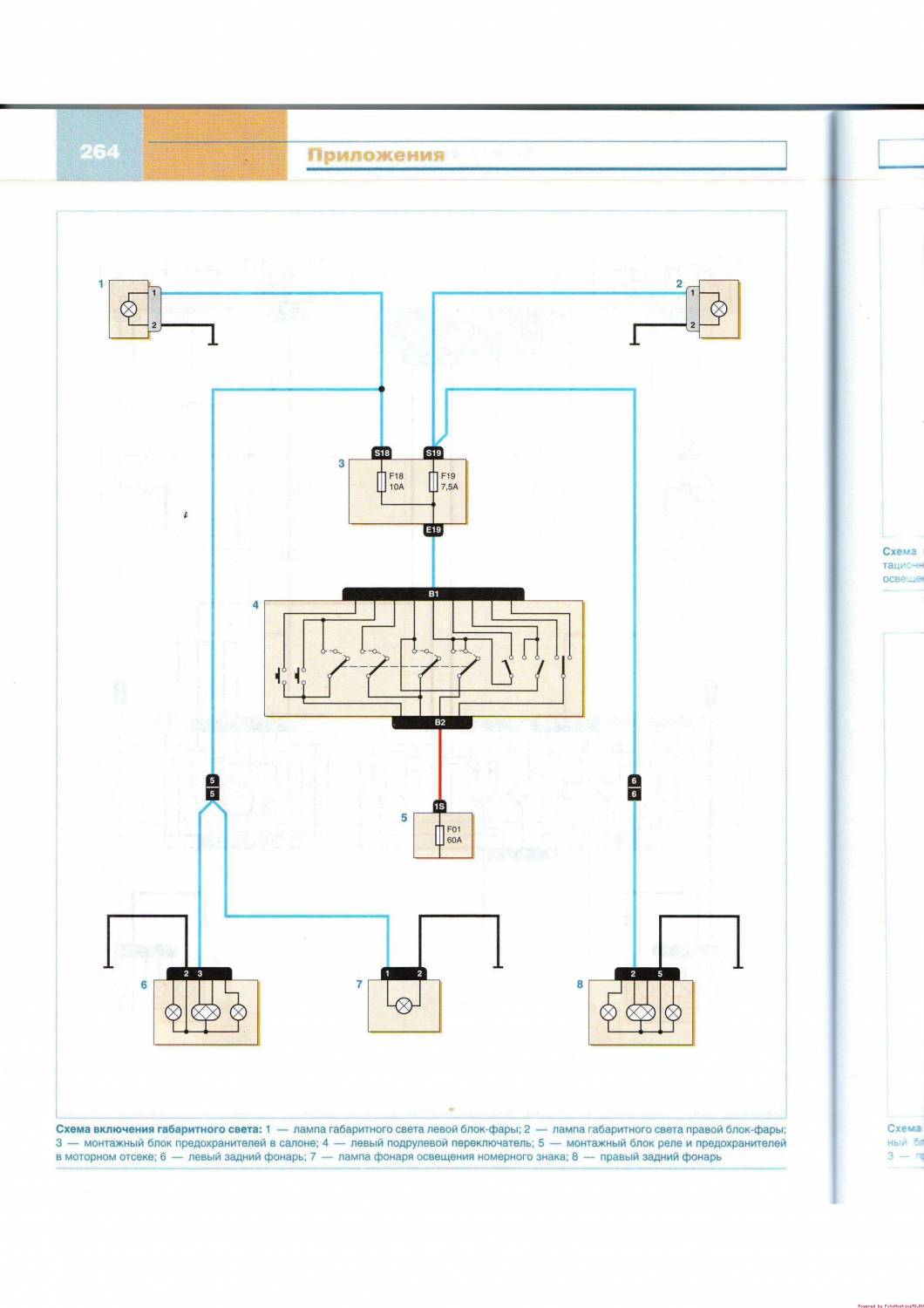

Электрическая схема включения габаритного света Рено Логан

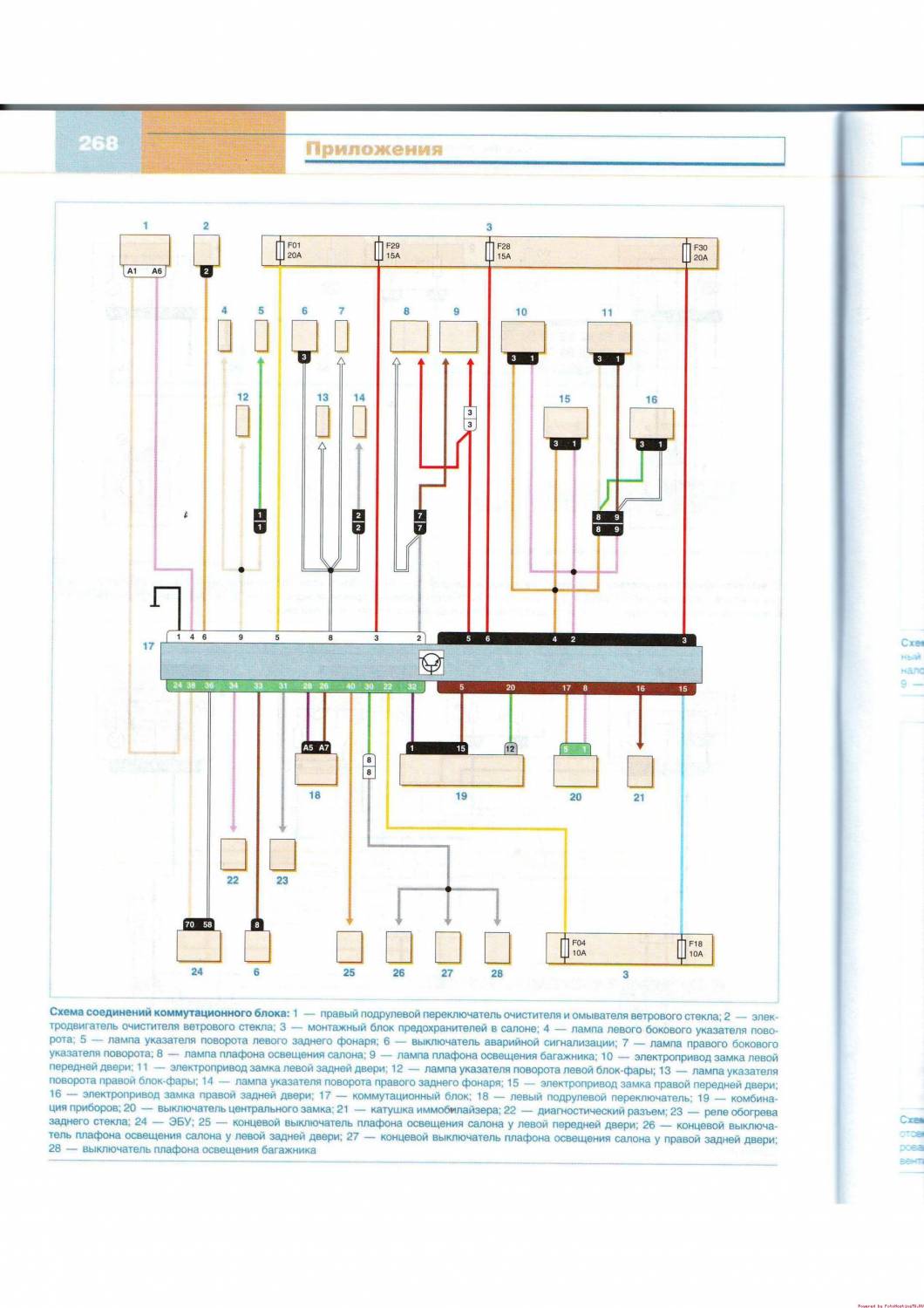

Схема соединений коммутационного блока на Рено Логан
