Сборник нескольких вариантов электросхем для автомобиля Нива. Представлены в хорошем качестве для Нива ВАЗ 2121.

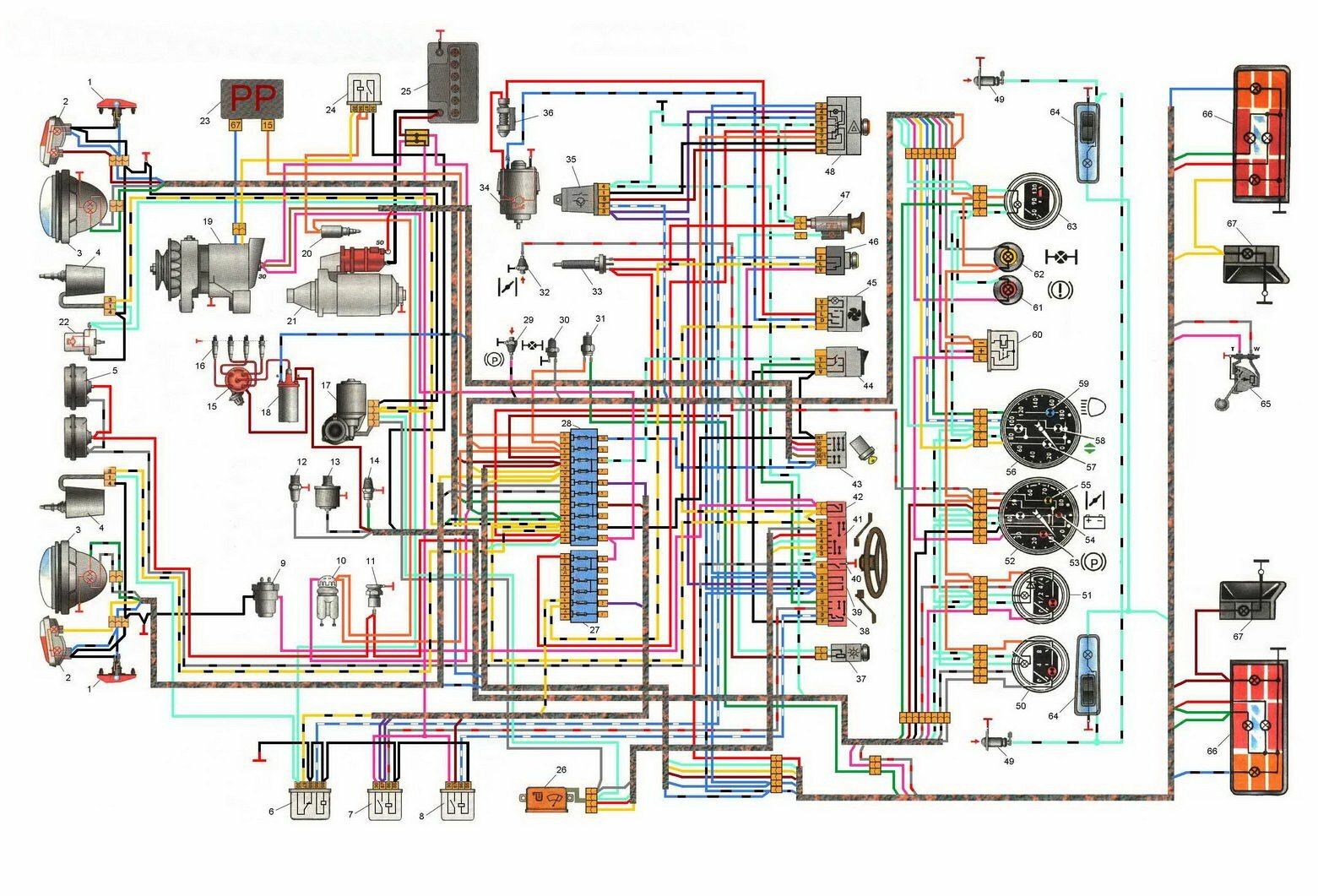

Электросхема автомобиля Нива 2121
1 – боковые указатели поворота;
2 – передние фонари;
3 – фары;
4 – электродвигатели очистителей фар;
5 – звуковые сигналы Нива;
6 – реле включения очистителей и омывателя фар;
7 – реле включения ближнего света фар;
8 – реле включения дальнего света фар;
9 – электродвигатель омывателя ветрового стекла;
10 – датчик недостаточного уровня тормозной жидкости;
11 – штепсельная розетка переносной лампы;
12 – датчик контрольной лампы давления масла;
13 – датчик указателя давления масла;
14 – датчик указателя температуры охлаждающей жидкости;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электродвигатель стеклоочистителя;
18 – катушка зажигания;
19 – генератор;
20 – запорный клапан карбюратора;
21 – стартер;
22 – электродвигатель омывателя фар;
23 – регулятор напряжения;
24 – реле контрольной лампы заряда аккумуляторной батареи;
25 – аккумуляторная батарея;
26 – реле стеклоочистителя;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – выключатель контрольной лампы стояночного тормоза;
30 – выключатель контрольной лампы блокировки дифференциала;
31 – выключатель света заднего хода;
32 – выключатель контрольной лампы воздушной заслонки карбюратора;
33 – выключатель стоп-сигнала;
34 – электродвигатель отопителя;
35 – реле-прерыватель указателей поворота и аварийной сигнализации;
36 – дополнительный резистор электродвигателя отопителя;
37 – выключатель освещения приборов;
38 – переключатель света фар;
39 – переключатель указателей поворота;
40 – выключатель звуковых сигналов;
41 – переключатель стеклоочистителя;
42 – выключатель омывателя ветрового стекла;
43 – выключатель зажигания;
44 – выключатель наружного освещения;
45 – переключатель отопителя;
46 – выключатель очистителей и омывателя фар;
47 – прикуриватель;
48 – выключатель аварийной сигнализации;
49 – выключатели плафонов, расположенные в стойках дверей;
50 – указатель давления масла с контрольной лампой недостаточного давления;
51 – указатель уровня топлива с контрольной лампой резерва топлива;
52 – тахометр Нива;
53 – контрольная лампа стояночного тормоза;
54 – контрольная лампа заряда аккумуляторной батареи;
55 – контрольная лампа воздушной заслонки карбюратора;
56 – спидометр;
57 – контрольная лампа наружного освещения;
58 – контрольная лампа указателей поворота;
59 – контрольная лампа дальнего света фар;
60 – реле-прерыватель контрольной лампы стояночного тормоза;
61 – контрольная лампа уровня тормозной жидкости;
62 – контрольная лампа блокировки дифференциала;
63 – указатель температуры охлаждающей жидкости;
64 – плафоны ваз 2121;
65 – датчик указателя уровня и резерва топлива;
66 – задние фонари;
67 – фонари освещения номерного знака.

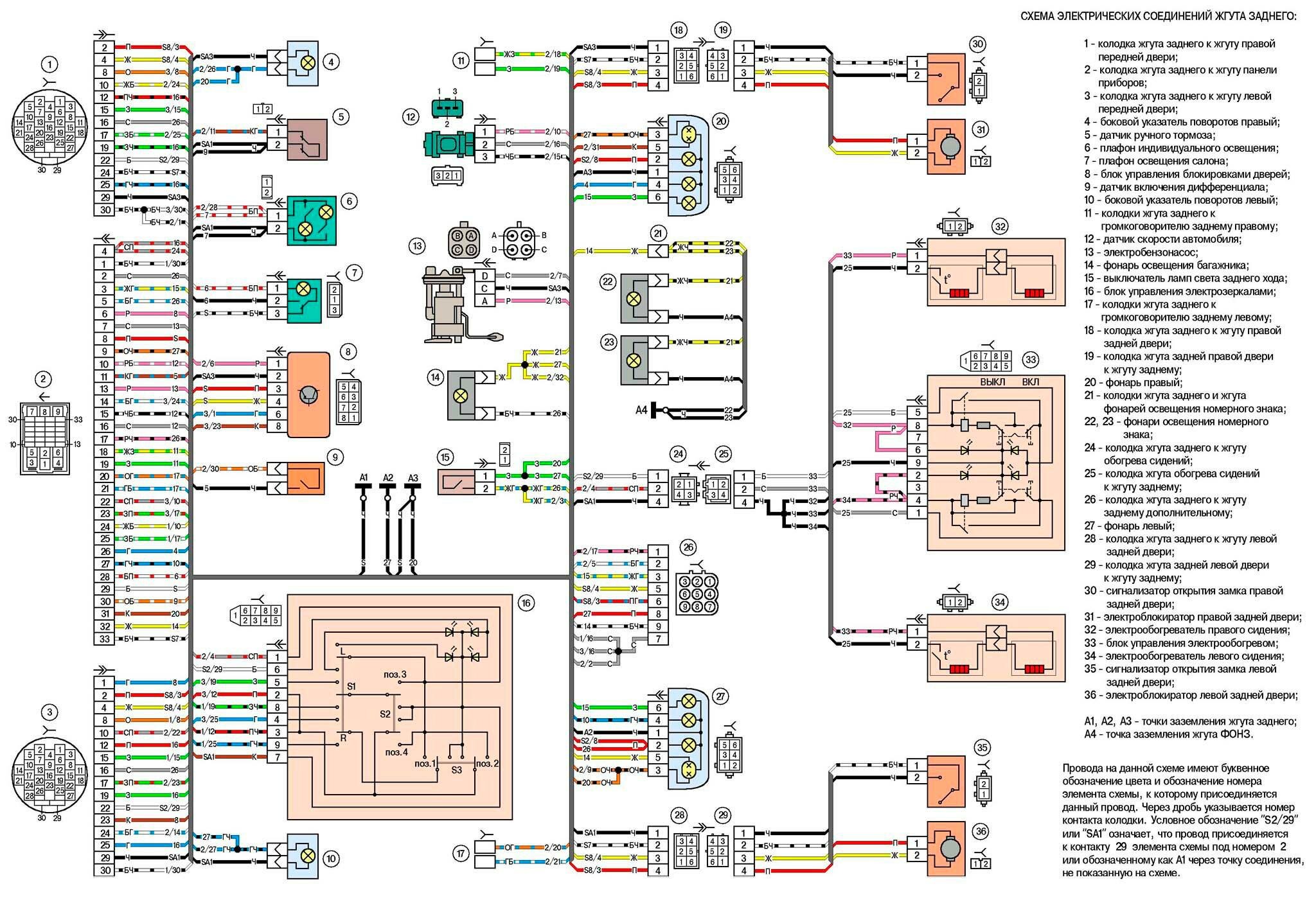

Электросхема соединений жгута автомобиля Нива
