Электрическая схема автомобиля Mazda 3

Admin
Mazda 3

Электросхема бортового оборудования автомобиля Mazda 3. Типовая схема электрооборудования, на примере модели Мазда 3 для 4-дверного седана или 5-дверного хэтчбека.

Схема распределения питания

Схема распределения питания

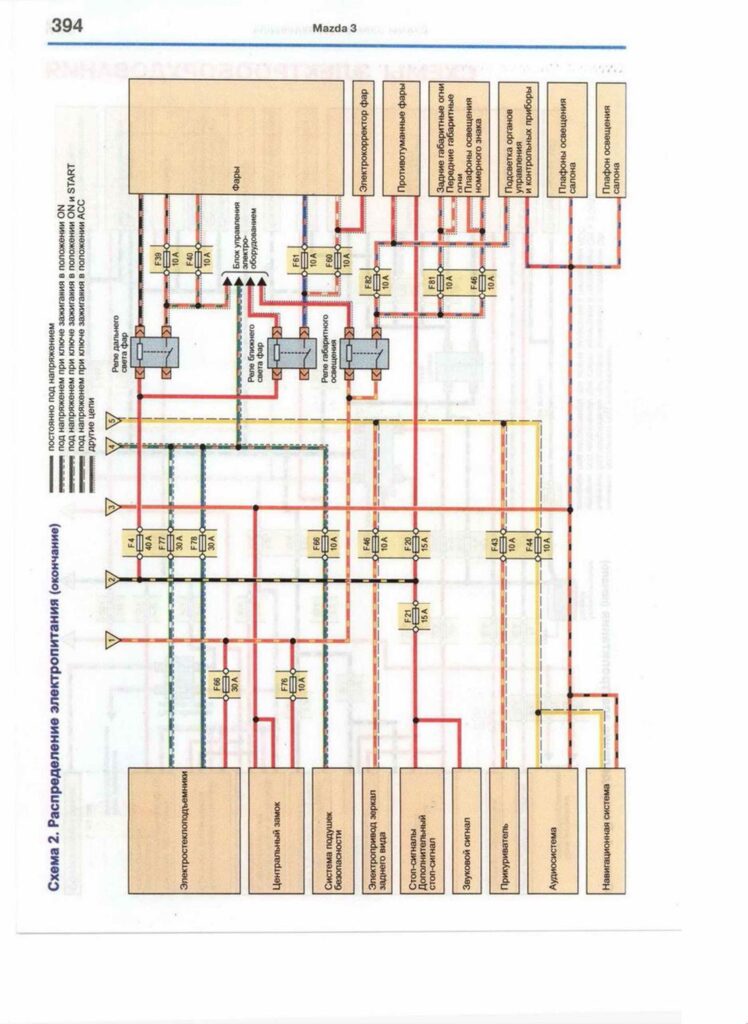

Схема распределения питания, схема 2

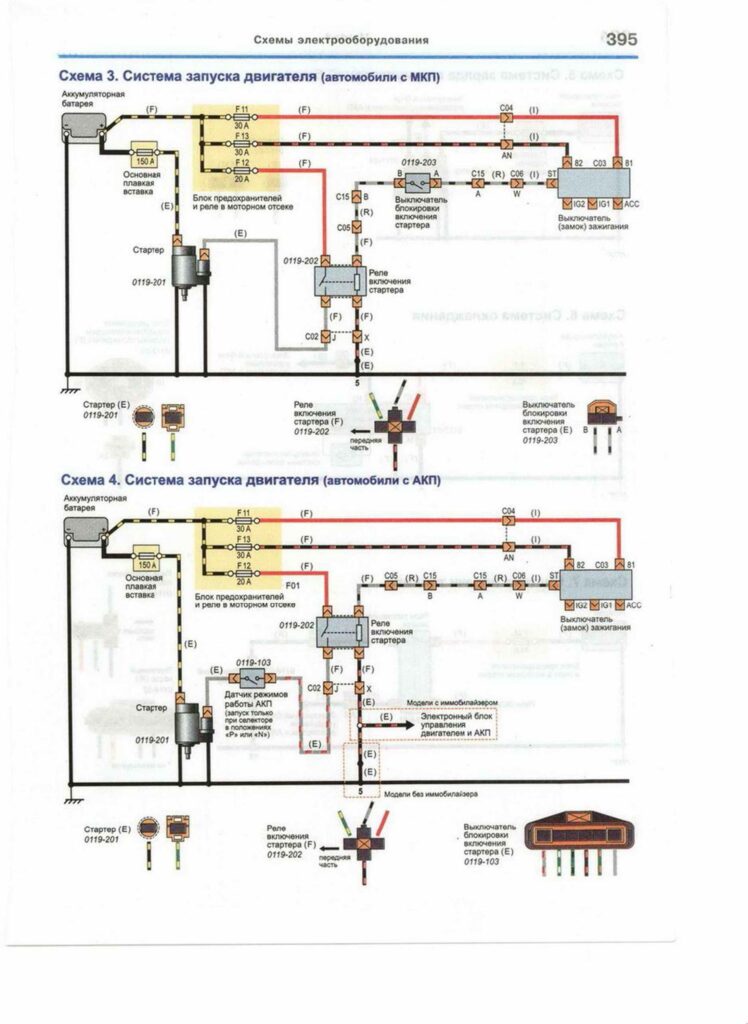

Электросхема запуска двигателя

Электросхема запуска двигателя

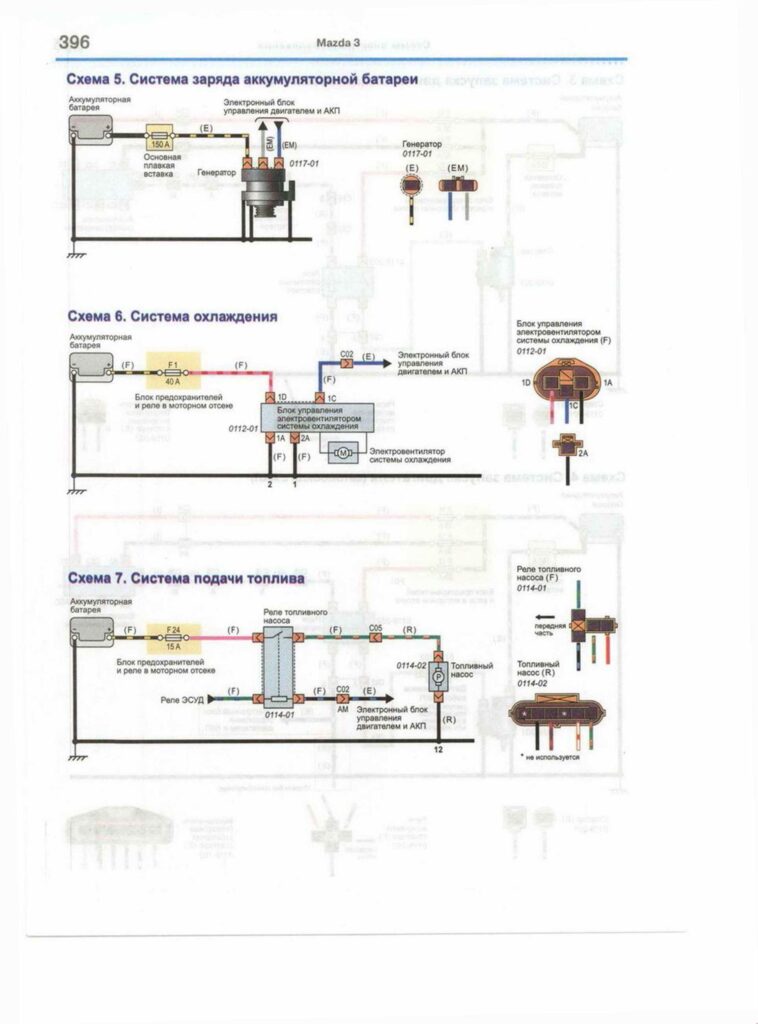

Схема системы заряда аккумулятора

Схема системы заряда аккумулятора

Схема фар

Схема фар

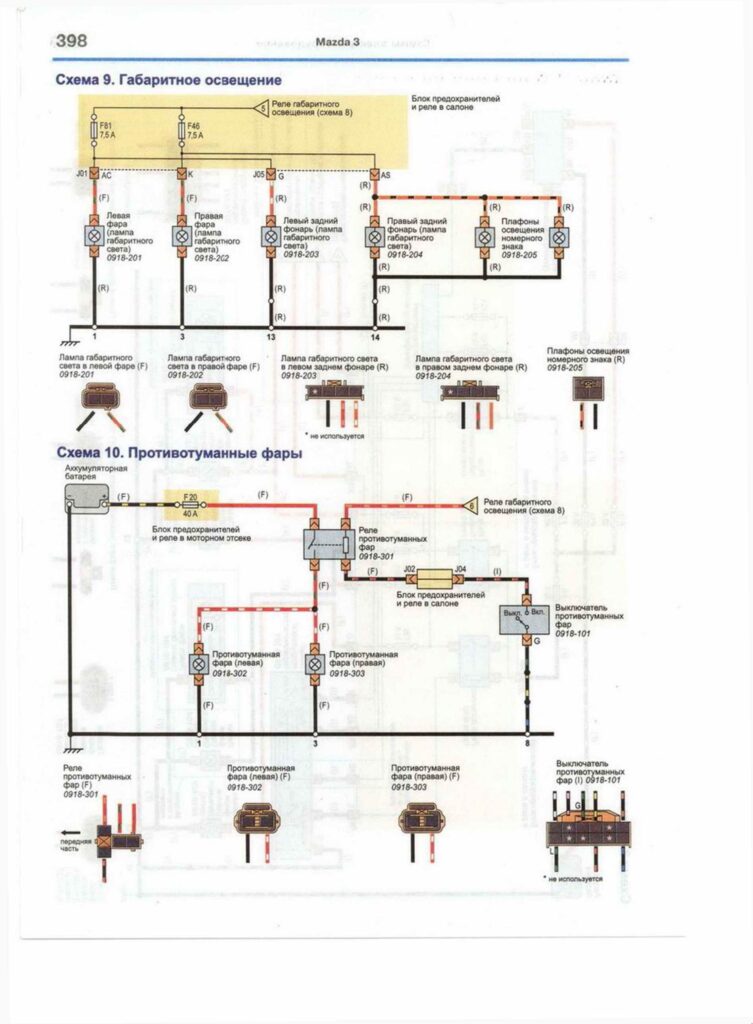

Габаритное освещение – схема на Мазда 3

Габаритное освещение - схема на Мазда 3

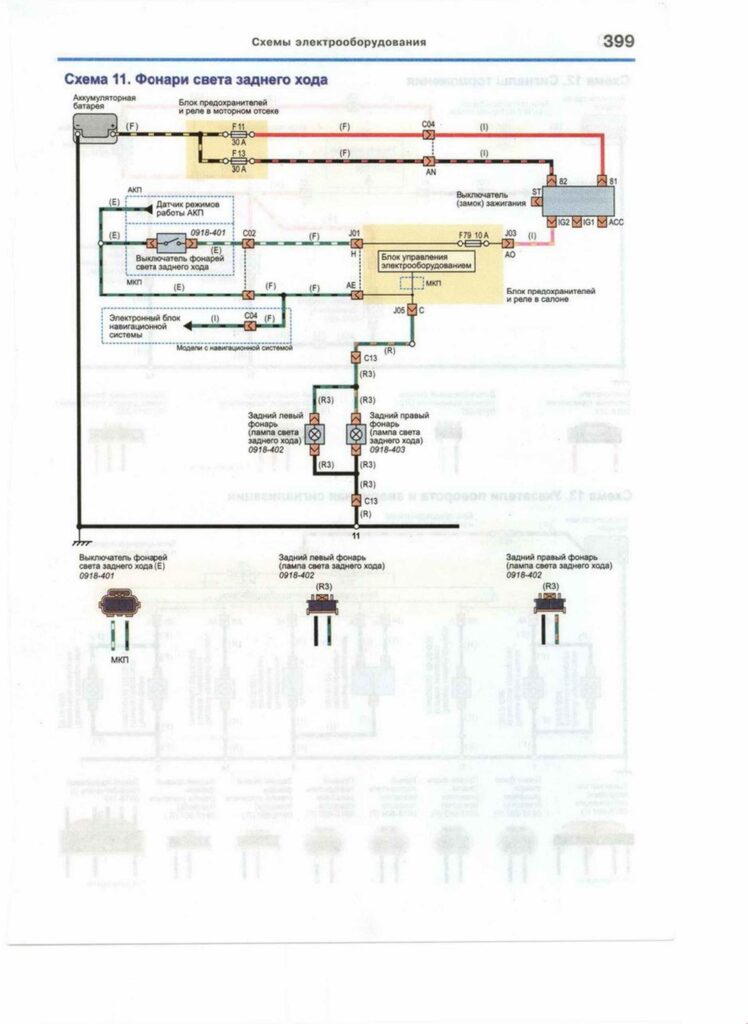

Схема фонарей заднего хода

Схема фонарей заднего хода

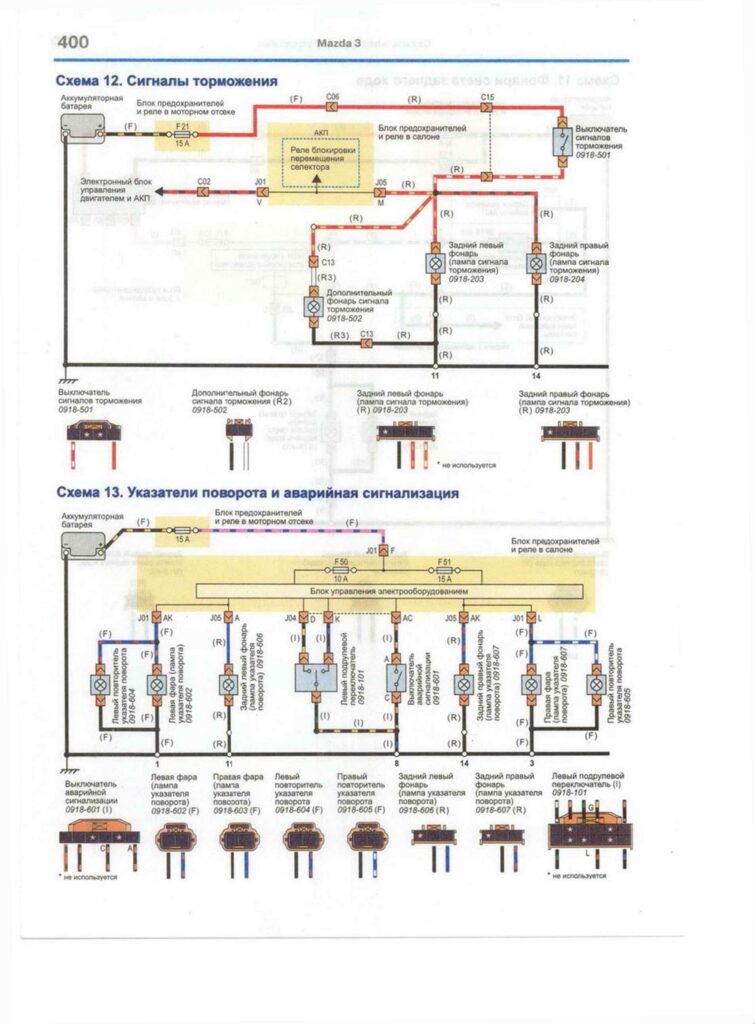

Схема сигнала торможения на Mazda 3

Схема сигнала торможения

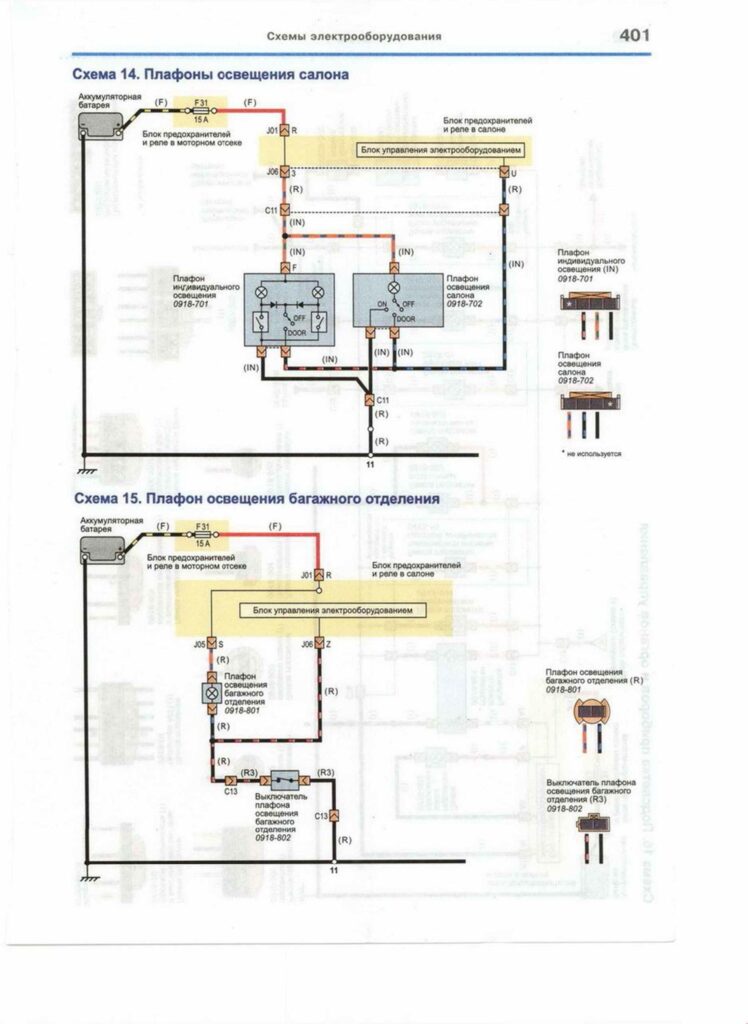

Освещение салона

Освещение салона

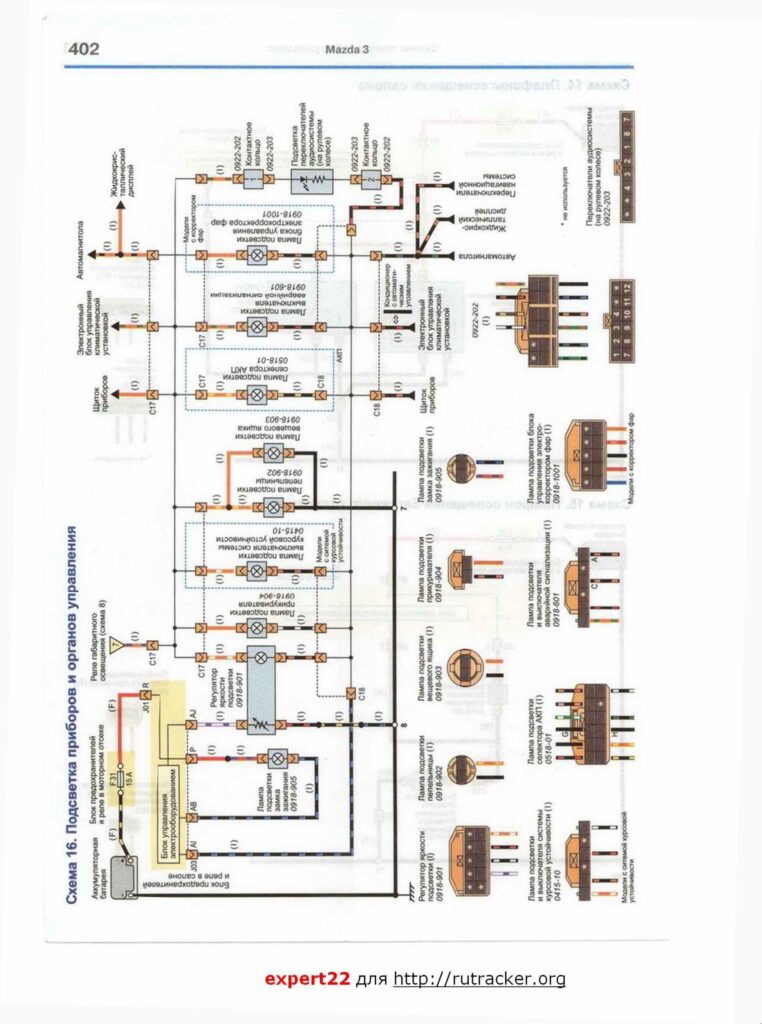

Подсветка приборной панели

Подсветка приборной панели

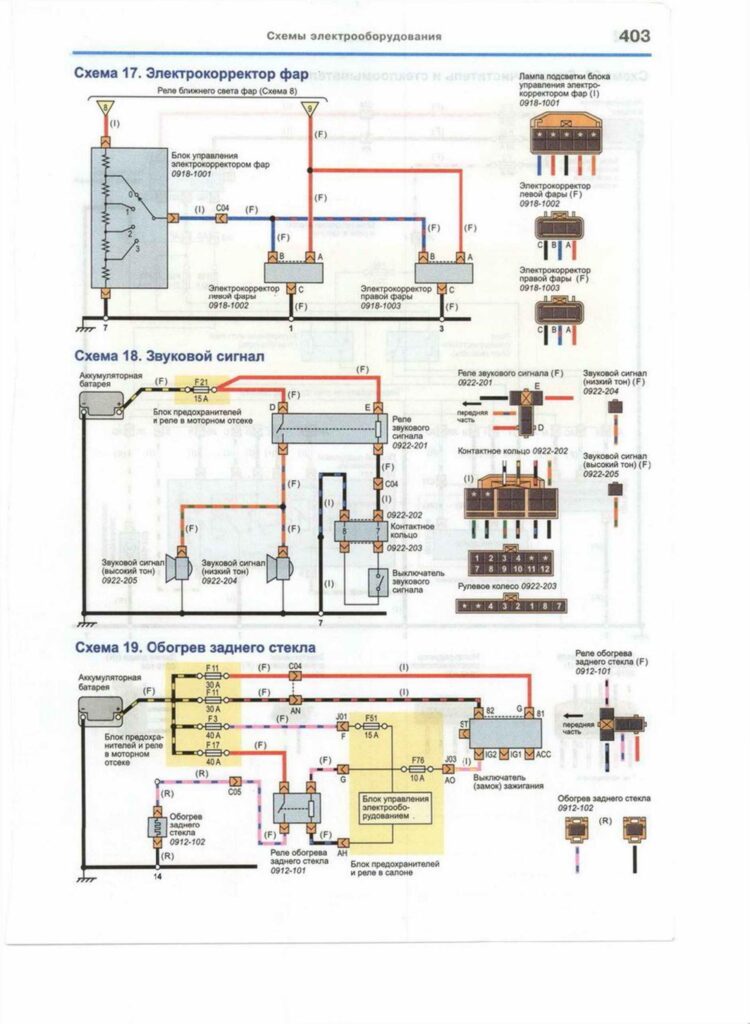

Электросхема корректора фар

Электросхема корректора фар

Схема стеклоочистителя и омывателя

Схема стеклоочистителя и омывателя

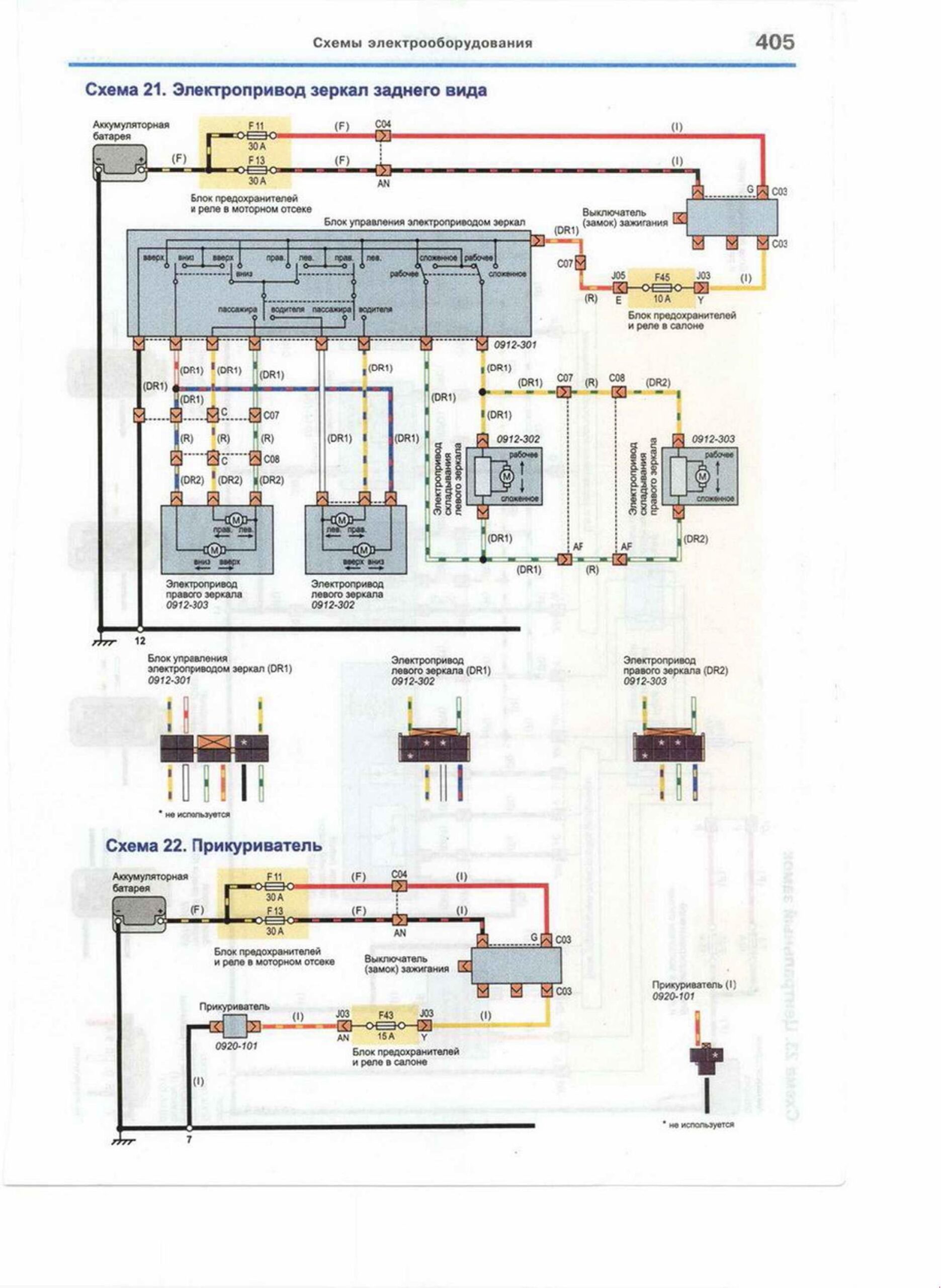

Схема привода зеркал заднего вида

Схема привода зеркал заднего вида

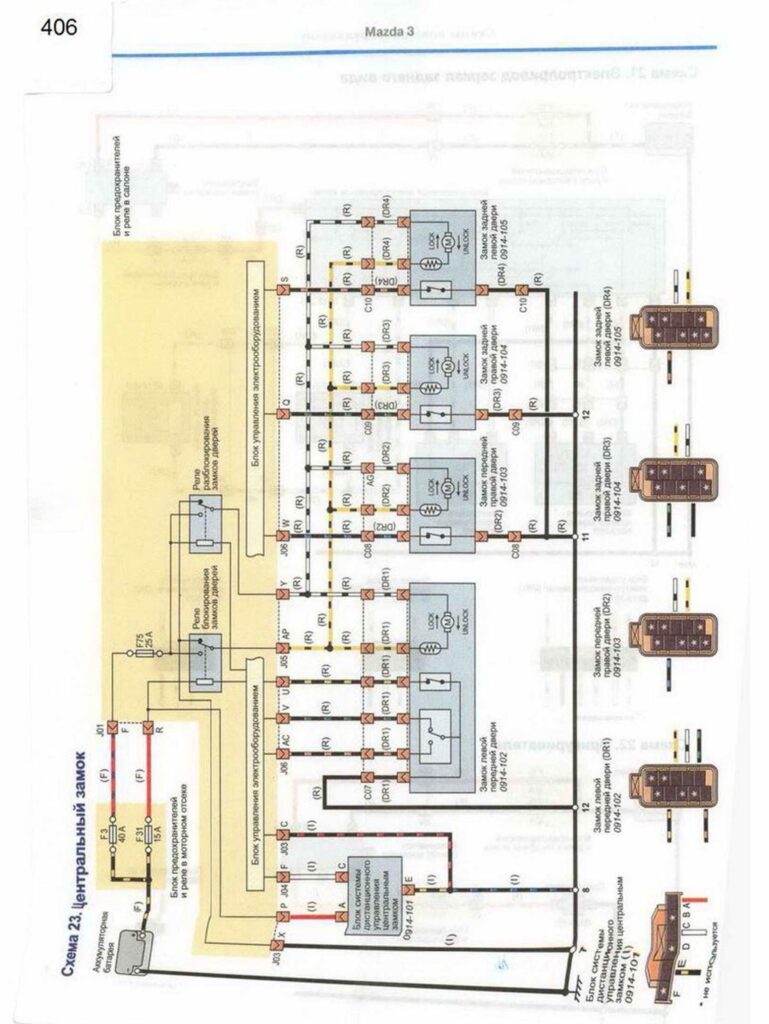

Электросхема центрального замка

Электросхема центрального замка
