Электрическая схема автомобиля ЛАДА Приора (LADA Priora)

Admin
Лада Приора

Электрическая схема автомобиля Lada Priora 1,6 литров 16 клапанов с указанием всех предохранителей, реле, вентиляторов и других модулей.

Принципиальные схемы электрооборудования автомобиля Lada Priora 21723

Блок комбинации приборов – соединения

Блок комбинации приборов

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля
2 К контрольному сигнализатору аварийной сигнализации
3 К датчику аварийного давления масла
4 К выключателю стояночного тормоза
5 К блоку управления иммобилизатора
6 К блоку управления подушкой безопасности
7 К выключателю наружного освещения
8 К переключателю указателей поворота (правый борт)
9 К переключателю указателей поворота (левый борт)
10 К блоку управления системы впрыска топлива
11 К датчику отключения подушки безопасности переднего пассажира
12 К датчику непристегнутых ремней безопасности
13 К блоку управления электронного распределителя тормозных сил
14 К клавише “RESET”на подрулевом переключателе (-)
15 К датчику уровня тормозной жидкости
16 К датчику управления антиблокировочной системы тормозов
17 К выключателю дальнего света фар
18 К выключателю освещения комбинации приборов
19 Корпус
20 К клемме “30” аккумуляторной батареи
21 К клемме “15” выключателя зажигания
22 К датчику расхода топлива
23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-)
24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-)
25 К датчику наружной температуры (-)
26 К датчику наружной температуры (+)
27 К датчику уровня топлива
28 К датчику скорости
29 К датчику температуры охлаждающей жидкости
30 Низковольтный вход тахометра
31 Диагностика при производстве комбинации приборов
32 К клемме “L” реле-регулятора генератора

Перечень элементов схемы электрических соединений жгута проводов заднего Lada Priora

Перечень элементов схемы электрических соединений жгута проводов заднего

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);
3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери);
4 – боковой указатель поворотов левый;
5 – контроллер электропакета;
6 – боковой указатель поворотов правый;
7 – блок освещения салона;
8 – выключатель контрольной лампы ручного тормоза;
9 – фонарь левый;
10 – фонарь правый;
11 – датчик температуры воздуха салона;
12 – выключатель плафона освещения салона в стойке двери водителя;
13 – выключатель плафона освещения салона в стойке правой передней двери;
14 – выключатель плафона освещения салона в стойке правой задней двери;
15 – выключатель плафона освещения салона в стойке левой задней двери;
16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери);
17 – колодка жгута проводов заднего к колодке жгута проводов дополни-
тельного (правой задней двери);
18 – колодки жгута проводов заднего к громкоговорителю заднему правому;
19 – колодки жгута проводов заднего к громкоговорителю заднему левому;
20 – прикуриватель;
21 – модуль электробензонасоса;
22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3;
24 – фонарь освещения багажника;
25 – дополнительный сигнал торможения;
26 – выключатель привода замка багажника;
27 – плафон освещения салона;
28 – колодка жгута проводов заднего к колодке жгута проводов переднему;
29 – датчик скорости левый задний;
30 – датчик скорости правый задний;
31 – датчик системы автоматической очистки стекол (датчик дождя);
32 – регулятор чувствительности датчика дождя;
33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;
34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;
35 – блок сигнализации системы безопасной парковки;
36 – преднатяжитель ремня безопасности водителя;
37 – преднатяжитель ремня безопасности пассажира;
38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери);
39 – блок управления надувных подушек безопасности;
40 – блок управления системы парковки;
41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка);
42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка);
43 – обогреватель левого сидения;
44 – выключатель электрообогревателей сидений;
45 – обогреватель правого сидения.
46 – колодка жгута проводов заднего к выключателю системы парковки.

Предохранители Lada Priora 21723

Предохранители Lada Priora 21723
Применяемость предохранителей монтажного блока

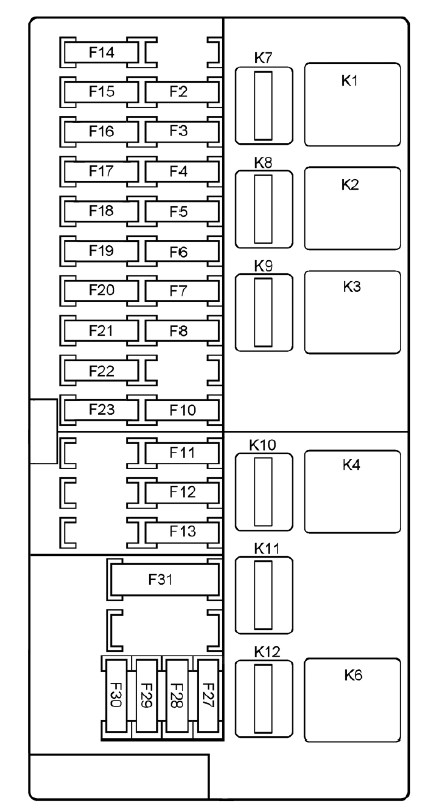

Применяемость предохранителей монтажного блока, схема 2
Цепи
Цепи Лада Приора

Блок предохранителей Лада Приора под капотом

F1 (зеленый) 30 Электронная система управления двигателем
F2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания
F3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4 (синий) 60 Генератор Приоры
F5 (красный) 50 Усилитель электромеханический рулевого управления
F6 (синий) 60 Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой) 15 Цепь главного реле и блокировки стартера
F2 (коричневый) 7,5 Цепь питания контроллера
F3 (голубой) 15 Предохранитель электробензонасоса
К1 – Реле зажигания
К2 – Реле электробензонасоса

Блок предохранителей Лада Приора под панелью приборов

F1 25 Электровентилятор радиатора системы охлаждения
F2 25 Обогрев заднего стекла Приоры
F3 10 Дальний свет правый
F4 10 Дальний свет левый
F5 10 Звуковой сигнал
F6 7.5 Ближний свет (левый)
F7 7.5 Ближний свет (правый)
F8 10 Тревожный сигнал
F9 25 Отопитель Приоры
F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал
F11 20 Стеклоочиститель
F12 10 Клемма 15 приборов
F13 15 Прикуриватель
F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника
F15 5 Габаритный огонь правый
F16 10 Клемма 15 АБС
F17 10 Противотуманная фара (ПТФ) левая
F18 10 Противотуманная фара (ПТФ) правая
F19 15 Обогрев сидений
F31 или F27 30 Блок управления электропакетом

Схема панели приборов Lada 2170

Схема панели приборов Lada 2170

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов в Ладе 2170

Схема соединений переднего жгута проводов ЛАДА 2170

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

Схема системы зажигания

Схема системы зажигания
