Электрическая схема автомобиля Hyundai Santa Fe II

Admin
Hyundai Santa Fe

Схема электрооборудования на известную модель Хендай Санта Фэ с 2006 г.в.

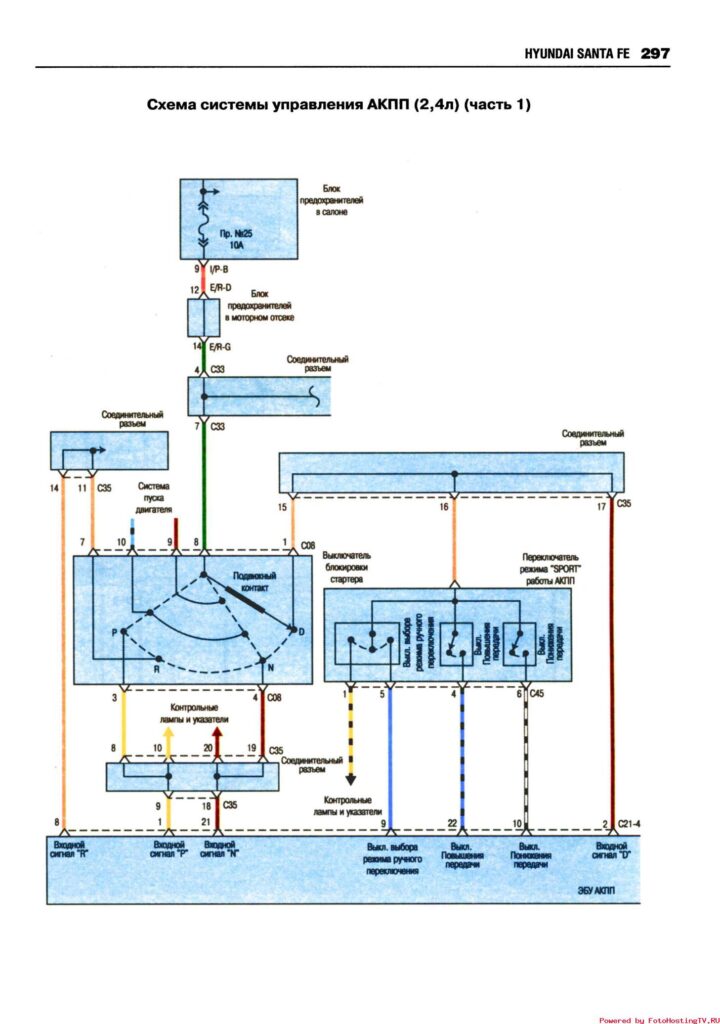

Электросхема системы управления АКПП ( 2,4 л)

Электросхема системы управления АКПП ( 2,4 л)

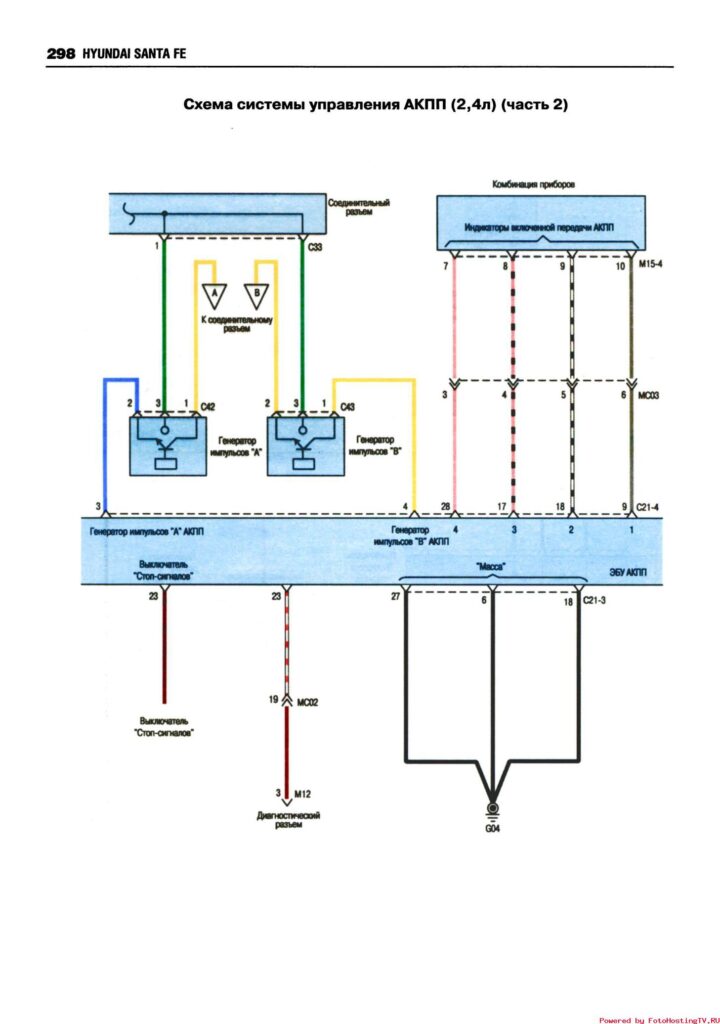

Электросхема системы управления АКПП ( 2,4 л), часть 2

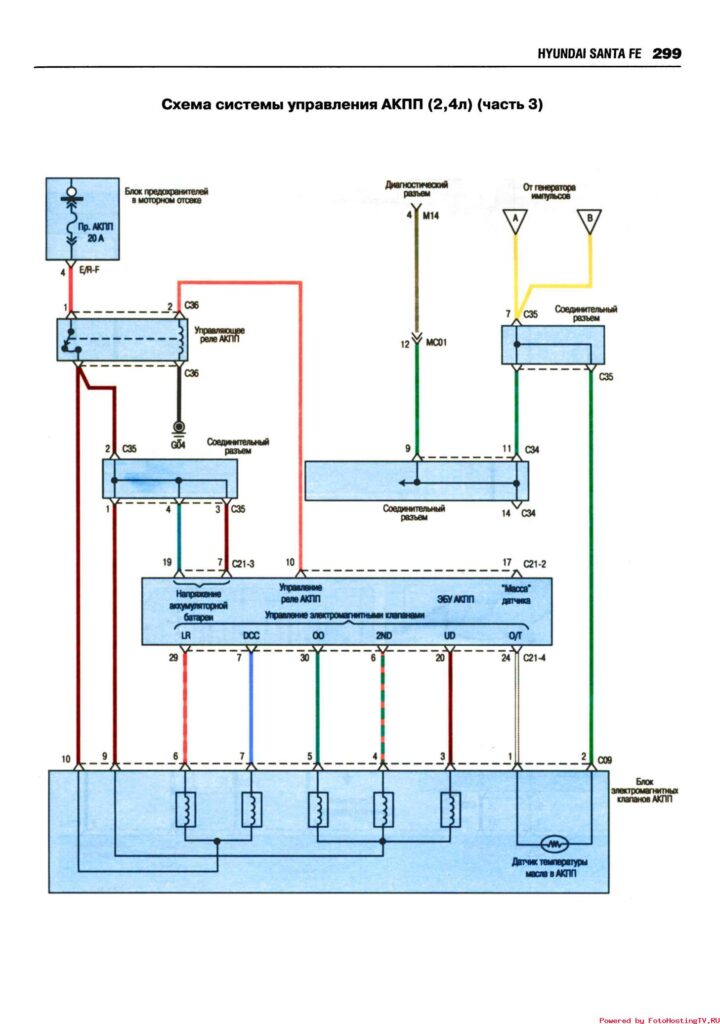

Электросхема системы управления АКПП ( 2,4 л), часть 3

Электросхема системы управления ( 2,7 л)

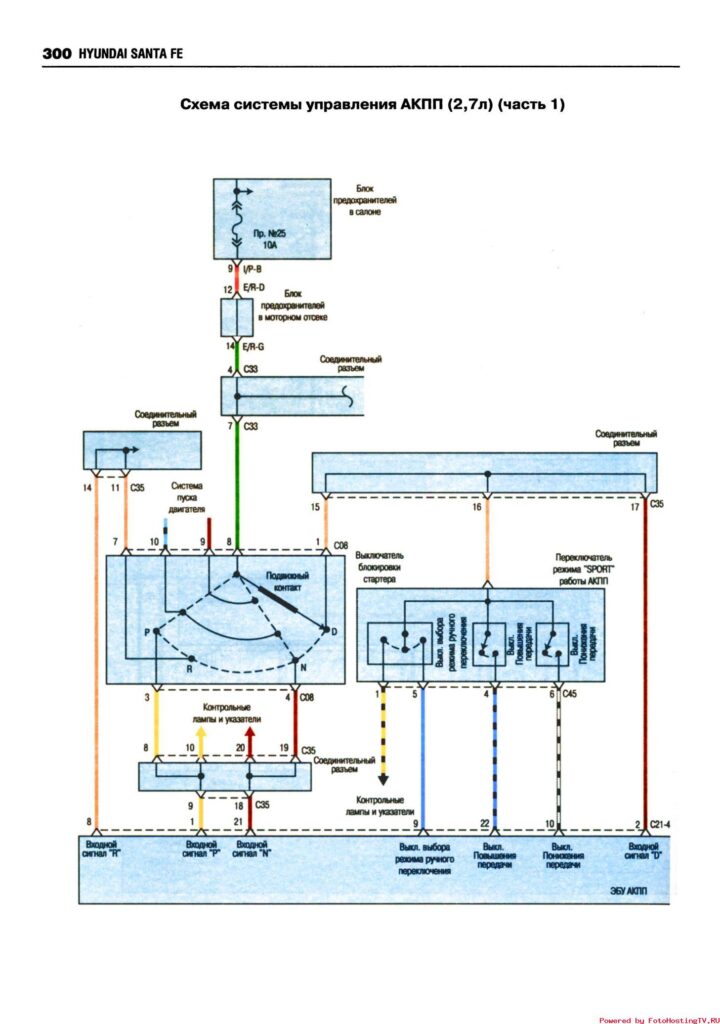

Электросхема системы управления ( 2,7 л)

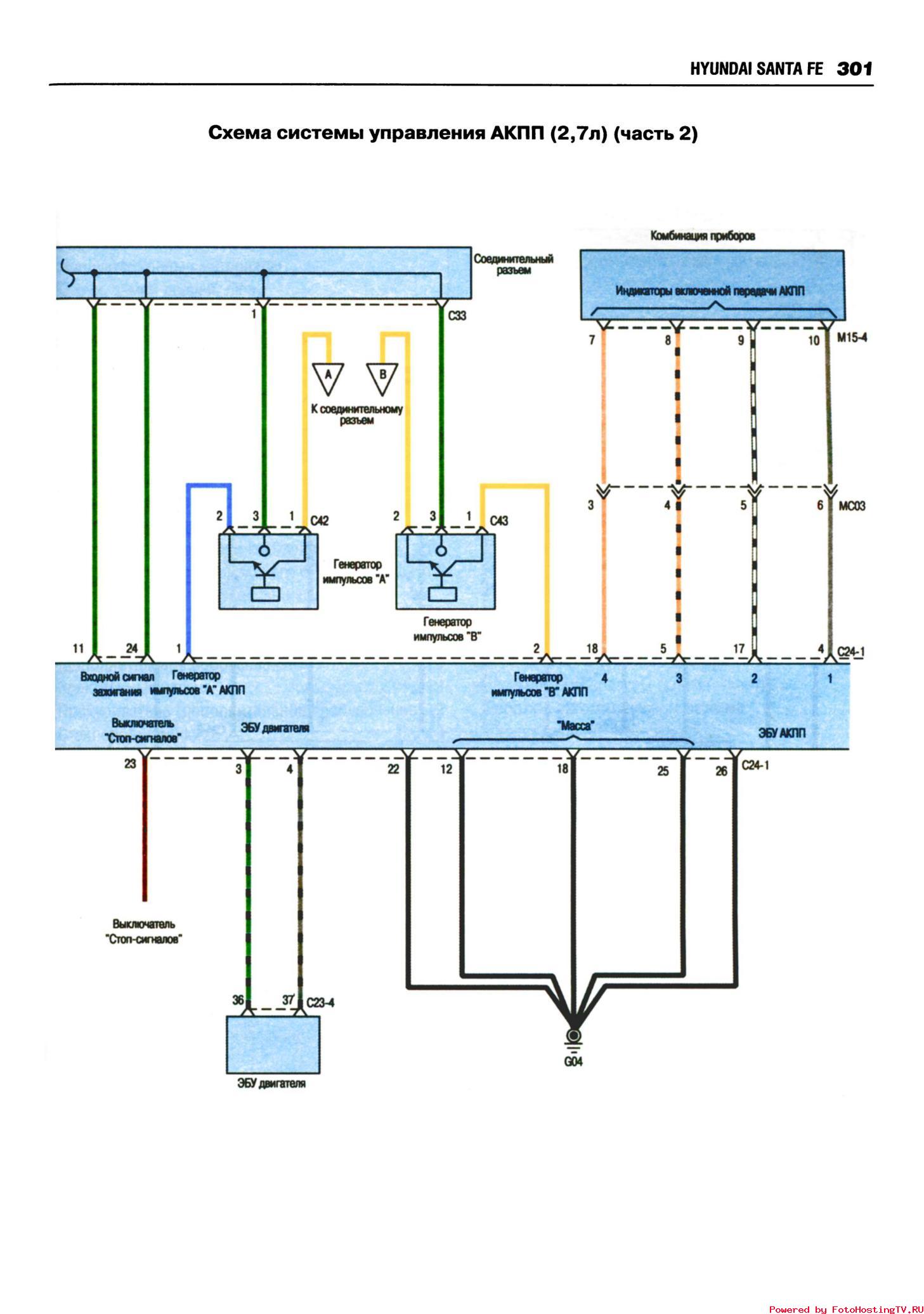

Электросхема системы управления ( 2,7 л), часть 2

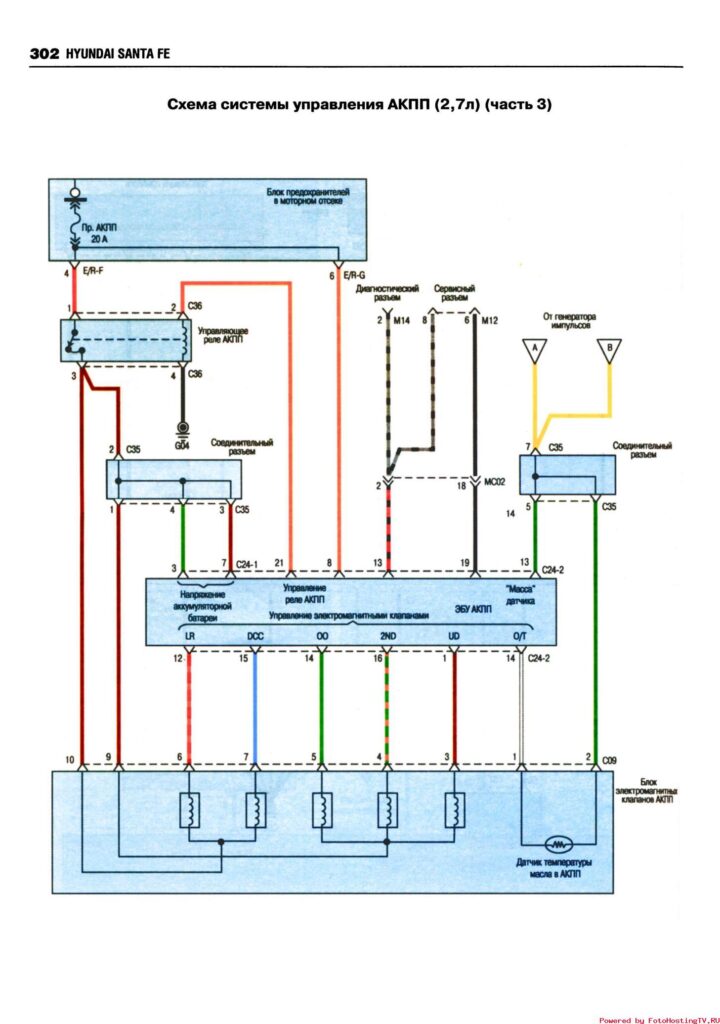

Электросхема системы управления ( 2,7 л), часть 3
