Электросхема ГАЗ

Сборник электросхем к различным модификациям автомобилей ГАЗ. В сборнике представленны схемы электропроводок длz таких моделей: ГАЗ 3110, ГАЗ 3307, ГАЗ 31105, ГАЗ 2217 и других авто.

Схема электрооборудования ГАЗ 21

Схема электрооборудования ГАЗ 21

1 — подфарник;
2 — фара;
3 — соединительная панель;
4 — свеча зажигания;
5 — подавительное сопротивление;
6 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе;
7 — звуковые сигналы;
8 — включатель сигналов;
9 — реле включения сигналов;
10 — подкапотная лампа;
11 — переключатель электродвигателя отопителя;
12 — электродвигатель отопителя;
13 — переключатель электродвигателя стеклоочистителя;
14 — электродвигатель стеклоочистителя;
15 — датчик указателя температуры охлаждающей жидкости в двигателе;
16 — блок предохранителей;
17 — штепсельная розетка;
18 — блок питания и усилитель низкой частоты радиоприема;
19 — контрольная лампа температуры охлаждающей жидкости в радиаторе;
20 — громкоговоритель;
21 — часы;
22 — прикуриватель;
23 — включатель зажигания и стартера;
24 — радиоприемник;
25 — комбинация приборов;
26 — лампа освещения приборов;
27 — дверной включатель плафона;
28 — плафон Газ-21;
29 — ручной включатель плафона;
30 — задний фонарь;
31 — фонарь освещения номерного знака;
32 — фонарь освещения багажника;
33 — датчик указателя уровня топлива;
34 — включатель контрольной лампы ручного тормоза;
35 — контрольная лампа ручного тормоза;
36 — предохранитель цепи освещения;
37 — переключатель указателей поворота;
38 — включатель света «Стоп»;
39 — центральный переключатель света;
40 — контрольная лампа дальнего света фар;
41 — контрольная лампа указателей поворота;
42 — прерыватель указателей поворота;
43 — стартер;
44 — аккумуляторная батарея;
45 — ножной переключатель света;
44 — дополнительное реле стартера;
47 — включатель света заднего хода;
48 — реле-регулятор;
49 — датчик указателя давления масла в двигателе;
50 — генератор;
51 — катушка зажигания;
52 — распределитель зажигания Газ 21.

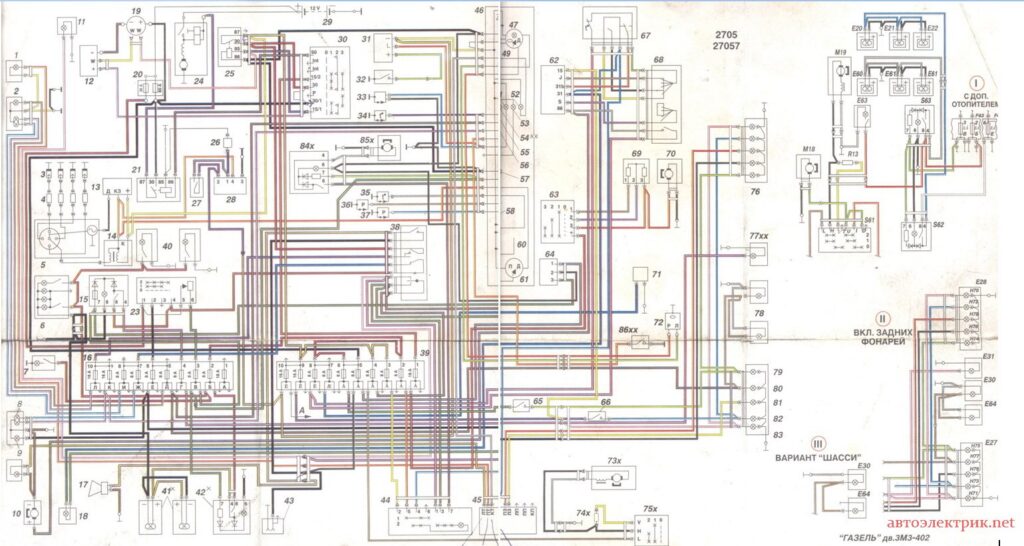

Электросхема ГАЗ 2705

Электросхема ГАЗ 2705

1 – передний указатель поворота;
2 – фара (габаритный, ближний и дальний свет);
3 – свеча зажигания ГАЗ 2705;
4 – помехоподавительное сопротивление;
5 – датчик-распределитель зажигания;
6 – плафон;
7 – подкапотный фонарь;
8 – лампа головного света;
9 – лампа габаритного света;
10 – электродвигатель стеклоомывателя;
11 – повторитель указателя поворота;
12 – регулятор напряжения;
13 – транзисторный коммутатор;
14 – катушка зажигания;
15 – переключатель противотуман-ного заднего фонаря;
16 – нижний блок предохранителей;
17- звуковой сигнал;
18 – повторитель указателей поворота;
19 – генератор;
20 – блок предохранителей;
21 – реле стартера;
22 – добавочный резистор катушки зажигания;
23 – переключатель освещения;
24 – стартер;
25 – реле разгрузки выключателя зажигания;
26 – электромагнитный клапан;
27 – выключатель системы ЭПХХ;
28 – блок управления ЭПХХ:
29 – аккумуляторная батарея;
30 – выключатель зажигания;
31 – прерыватель ручного тормоза;
32 – выключатель стояночного тормоза;
33 – датчик сигнализатора неисправности тормозов;
34 – датчик сигнализатора перегрева охлаждающей жидкости;
35 – датчик указателя температуры охлаждающей жидкости;
36 – датчик указателя давления масла;
37 – датчик сигнализатора аварийного давления масла;
38 – переключатель указателей поворота;
39 – верхний блок предохранителей;
40 – зуммер сигнала водителю;
41 – розетка переносной лампы;
42 – плафон платформы;
43 – выключатель сигнала водителю;
44 – переключатель аварийной световой сигнализации;
45 – прерыватель указателей поворота;
46 – комбинация приборов;
47 – сигнализатор остатка топлива;
48 – указатель напряжения;
49 – указатель уровня топлива;
50 – сигнализатор перегрева охлаждающей жидкости;
51 – сигнализатор неисправности рабочих тормозов и включение стояночного тормоза;
52 – сигнализатор указателей поворота;
53 – резервный сигнализатор ГАЗ 2705;
54 – резервный сигнализатор;
55 – сигнализатор дальнего света фар;
56 – сигнализатор габаритных огней;
57 – лампа подсветки;
58 – сигнализатор аварийного давления масла;
59 – указатель давления масла;
60 – указатель температуры охлаждающей жидкости;
61 – тахометр;
62 – реле управления стеклоочистителя;
63 – переключатель электродвигателя отопителя;
64 – прикуриватель;
65 – выключатель сигнала торможения;
66 – выключатель света дальнего хода;
67 – электродвигатель стеклоочистителя;
68 – переключатель стеклоочистителя;
69 – резистор электродвигателя отопителя;
70 – электродвигатель отопителя;
71 – радиоприемник;
72 – датчик указателя уровня топлива в левом баке;
73 – дополнительный отопитель;
74 – резистор дополнительного отопотеля;
75 – переключатель дополнительного отопителя;
76 – задний фонарь;
77 – противотуманный фонарь;
78 – лампы освещения номерного знака;
79 – лампа сигнала торможения;
80 – лампа заднего габаритного света;
81 – лампа заднего указателя поворота;
82 – лампа заднего света хода;
83 – лампа противотуманного света;
84 – выключатель электронасоса системы отопления;
85 – электронасос системы отопления.

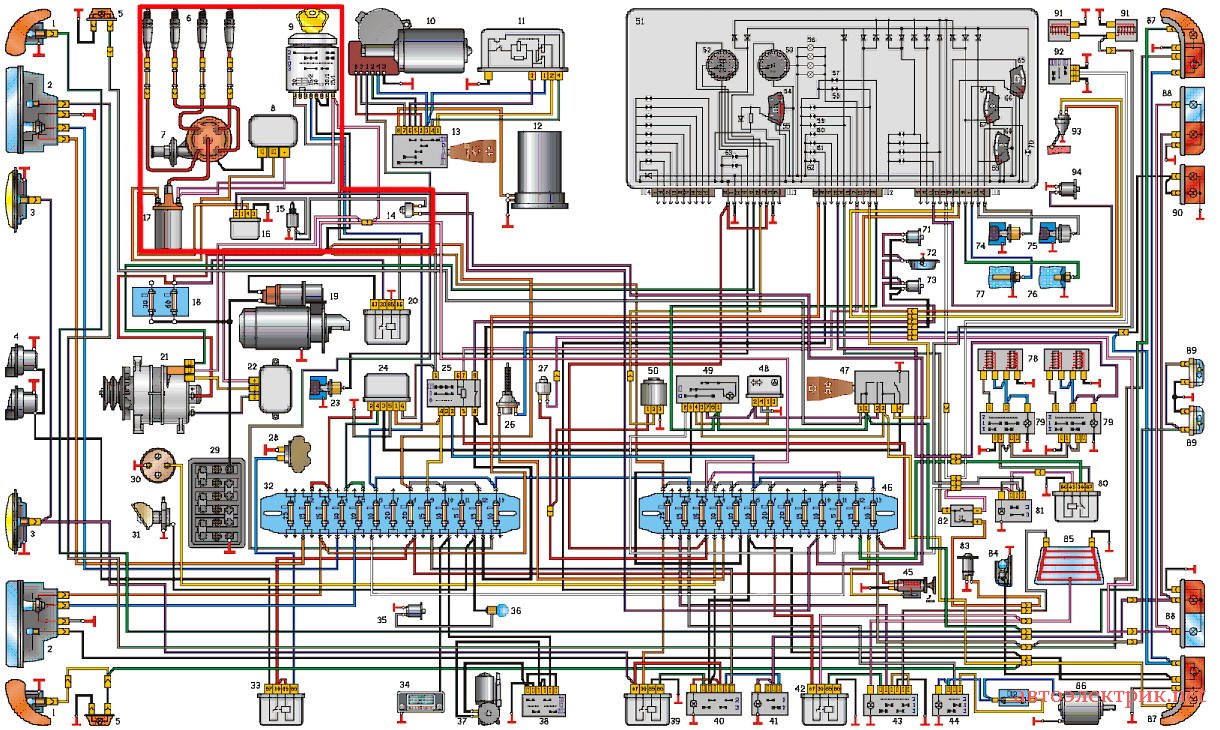

Электросхема ГАЗ 3110

Электросхема ГАЗ 3110

1 – указатель поворота.
2 – фара.
3 – противотуманная фара.
4 – звуковой сигнал.
5 – боковой повторитель.
6 – свеча зажигания.
7 – распределитель зажигания.
8 – транзисторный коммутатор.
9 – замок зажигания.
10 – электродвигатель стеклоочистителя.
11 – реле стеклоочистителя.
12 – электродвигатель насоса стеклоомывателя.
13 – переключатель стеклоочистителя.
14 – выключатель системы ЭПХХ.
15 – электромагнитный клапан ЭПХХ.
16 – блок управления ЭПХХ.
17 – катушка зажигания.
18 – блок предохранителей в моторном отсеке.
19 – стартер.
20 – реле стартера.
21 – генератор.
22 – регулятор напряжения ГАЗ 3110.
23 – датчик падения уровня тормозной жидкости.
24 – реле включения фар.
25 – центральный переключатель света.
26 – выключатель сигнала торможения.
27 – выключатель света заднего хода.
28 – выключатель звукового сигнала.
29 – аккумуляторная батарея.
30 – штепсельная розетка.
31 – подкапотная лампа.
32 – левый блок предохранителей.
33 – реле звукового сигнала.
34 – радиоприемник.
35 – выключатель лампы освещения вещевого ящика.
36 – лампа освещения вещевого ящика.
37 – электродвигатель антенны.
38 – переключатель антенны.
39 – реле противотуманных фар.
40 – выключатель противотуманных фар.
41 – выключатель ламп заднего противотуманного света.
42 – реле обогрева заднего стекла.
43 – переключатель обогрева заднего стекла.
44 – переключатель вентилятора отопителя.
45 – прикуриватель.
46 – правый блок предохранителей.
47 – переключатель указателей поворота.
48 – реле-прерыватель указателей поворота.
49 – выключатель аварийной сигнализации.
50 – датчик спидометра.
51 – комбинация приборов.
52 – спидометр.
53 – тахометр.
54 – вольтметр.
55 – контрольная лампа разряда аккумуляторной батареи.
56 – лампа подсветки приборов,
57 – контрольная лампа правого поворота.
58 – контрольная лампа левого поворота.
59 – контрольная лампа стояночного тормоза.
60 – контрольная лампа обогрева сидений.
61 – контрольная лампа габаритного света.
62 – контрольная лампа дальнего света фар.
63 – контрольная лампа падения уровня тормозной жидкости.
64 – указатель температуры охлаждающей жидкости.
65 – указатель уровня топлива.
66 – контрольная лампа резерва топлива.
67 – контрольная лампа перегрева охлаждающей жидкости.
68 – указатель давления масла.
69 – контрольная лампа аварийного падения давления масла.
70 – дублирующая контрольная лампа.
71 – выключатель плафона передней двери.
72 – плафон освещения салона.
73 – выключатель плафона задней двери.
74 – датчик указателя давления масла.
75 – датчик контрольной лампы аварийного падения давления масла.
76 – датчик контрольной лампы перегрева охлаждающей жидкости.
77 – датчик указателя температуры охлаждающей жидкости.
78 – элементы обогрева сидений.
79 – выключатель обогрева сидений.
80 – реле обогрева сидений ГАЗ 3110.
81 – выключатель обогрева жиклеров стеклоомывателя.
82 – прерыватель контрольной лампы стояночного тормоза.
83 – выключатель контрольной лампы стояночного тормоза.
84 – фонарь освещения багажного отделения.
85 – элемент обогрева заднего стекла.
86 – электродвигатель вентилятора отопителя.
87 – задний фонарь на крыле.
88 – задний фонарь на крышке багажного отделения.
89 – фонарь освещения номерного знака.
90 – дополнительный сигнал торможения.
91 – жиклеры стеклоомывателя с электрообогревом.

Электросхема ГАЗ 31105

Электросхема ГАЗ 31105

А9 – Модуль погружного насоса (ЗМЗ- 40621)
В1 – Датчик указателя давления масла
В2 – Датчик сигнализатора аварийного падения давления масла
В7 – Датчик указателя температуры охлаждающей жидкости
В8 – Датчик сигнализатора перегрева охлаждающей жидкости
В12 – Датчик указателя уровня топлива
В20 – Датчик включения электровентилятора
В46 – Датчик спидометра
В64 – Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
В67 – Датчик аварийного падения уровня тормозной жидкости
В68 – Датчик-распределитель зажигания (ЗМЗ-402)
В70 – Датчик температуры охлаждающей жидкости системы управления двигателем (ЗМЗ-4062)
В74 – Датчик частоты вращения и синхронизации (ЗМЗ-4062)
В75 – Датчик расхода воздуха (ЗМЗ-4062)
В76 – Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
В83 – Антиобледенитель
В91 – Датчик фазы (ЗМЗ-4062)
В92 – Датчик детонации (ЗМЗ-4062)
В93 – Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402)
В95 – Датчик давления
D4 – Блок управления ЭПХХ (ЗМЗ-402)
D7 – Блок АБС
D23 – Блок управления двигателем (ЗМЗ-4062)
D29 – Блок управления замками дверей
Е1 – Фара головного света левая
Е2 – Фара головного света правая
ЕЗ – Фара противотуманная левая
Е4 – Фара противотуманная правая
Е7 – Указатель поворота передний левый
Е8 – Указатель поворота передний правый
Е9 – Повторитель указателя поворота левый
Е10 – Повторитель указателя поворота правый
Е16 – Плафон
Е27 – Фонарь задний левый
Е28 – Фонарь задний правый
Е30, Е72 – Фонари освещения номерного знака
Е31 – Фонарь противотуманный задний
Е35 – Фонарь подкапотный
Е59 – Прикуриватель
Е61 – Фонарь багажника
Е64 – Фонарь такси
Е66 – Фонарь медицинского знака (ГАЗ- 310231)
Е67 – Фара-искатель (ГАЗ-310231)
Е68, Е69 – Плафоны салона (ГАЗ-310231)
Е70 – Плафон двери задка (ГАЗ-310221)
Е71 – Плафон освещения вещевого ящика
Е80 – Дополнительный сигнал торможения
Е81, Е82 – Фонари задние в крышке багажника
F1- F4 – Свечи зажигания
F30 – Предохранитель 10А кондиционера
F36 – Предохранитель 25А в цепи фароочистителя
F41 – Блок предохранителей левый
F42 – Блок предохранителей правый
F43 – Блок предохранителей в моторном отсеке
G1 – Генератор
G2 – Аккумуляторная батарея
1Н.Н2 – Сигнал звуковой
Н7 – Сигнализатор аварийного падения давления масла
Н8 – Сигнализатор перегрева охлаждающей жидкости
Н16 – Сигнализатор правого поворота
Н17 – Сигнализатор левого поворота
Н19 – Сигнализатор минимального резерва топлива в баке
Н20 – Сигнализатор дальнего света фар
Н30 – Сигнализатор включения стояночного тормоза
Н54 – Сигнализатор разряда аккумуляторной батареи
Н56 – Сигнализатор аварийного падения уровня тормозной жидкости
Н62, Н63 – Лампы габаритного света передние
Н64, Н65 – Лампы головного света
Н66 – Н69 – Лампы освещения приборов
Н70, Н71 – Лампы заднего противотуманного света
Н72, Н73 – Лампы света заднего хода
Н74, Н75 – Лампы сигнала торможения
Н76, Н77 – Лампы заднего габаритного света
Н78, Н79 – Лампы задних указателей поворота
Н80 – Сигнализатор габаритного света
Н81 – Сигнализатор-дублёр
Н91 – Сигнализатор системы управления двигателем (ЗМЗ-4062)
Н92 – Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Н97 – Сигнализатор обогрева сидений
Н98, Н99 – Лампы ближнего света
Н100, Н101 – Лампа дальнего света
Н102, Н103 – Лампа указателя поворота передняя
К1 – Реле стартера
КЗ – Реле стеклоочистителя
К6 – Реле режимов кондиционера
К7 – Реле звукового сигнала
К9 – Реле электробензонасоса (ЗМЗ-4062) К12 – Прерыватель указателей поворота
К13 – Прерыватель сигнализатора стояночного тормоза
К18 – Реле дальнего света
К19 – Реле ближнего света
К20 – Реле противотуманных фар
К30 – Реле фароочистителя (ГАЗ-3102)
К36 – Реле электровентилятора
К40 – Реле фар
К42 – Реле обогрева заднего стекла
К46 – Реле системы управления двигателем (ЗМЗ-4062)
К52 – Реле проверки сигнализаторов комбинации приборов
К54 – Реле обогрева сидений
К56 – Реле кондиционера
К57 – Реле муфты компрессора
К71 – Реле задних противотуманных фонарей
К72 – Реле системы ЭПХХ (ЗМЗ-402)
M1 – Стартер
М2 – Электродвигатель вентилятора отопителя
М3 – Электровентилятор системы охлаждения (ЗМЗ-4062)
М4 – Электродвигатель стеклоочистителя
М5 – Электронасос стеклоомывателя
М6 – Электробензонасос (ЗМЗ-4062)
М15 – Электродвигатель фароочистителя (ГАЗ-3102)
М19 – Электродвигатель антенны
М20 – Электродвигатель заднего отопителя (ГАЗ-310231)
М24 – Зеркало заднего вида правое
М25 – Зеркало заднего вида левое
М26, М29 – Электродвигатель стеклоподъёмника
МЗЗ – Электровентилятор климатической установки
М38, М39 – Электропривод корректора фар
М40 – Электровентилятор конденсатора кондиционера
М50-М53 – Моторедуктор запора дверей
Р1 – Спидометр
Р2 – Комбинация приборов
Р3 – Тахометр
Р5 – Указатель напряжения
Р6 – Указатель температуры охлаждающей жидкости
Р7 – Указатель давления масла
Р8 – Указатель уровня топлива
R1-R4 – Помехоподавительные резисторы (ЗМЗ-402)
R12 – Резистор добавочный электродвигателя вентилятора отопителя
R13 – Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
R14 – Нагревательный элемент заднего стекла
R17, R18 – Элементы обогрева сиденья
R25, R26 – Электрообогревные жиклеры стеклоомывателя
R28 – Резистор кондиционера
S1 – Выключатель зажигания
S5 – Выключатель аварийной сигнализации
S6 – Переключатель вентилятора отопителя
S9 – Переключатель указателей поворота
S12 – Переключатель стеклоочистителя
S15 – Выключатель нагревательных элементов зеркал заднего вида
S18 – Выключатель заднего противотуманного света
S19 – Выключатель противотуманных фар
S29 – Выключатель света заднего хода
S30 – Выключатель сигнала торможения
S36 – Выключатель звукового сигнала
S39 – Центральный переключатель света
S50 – Переключатель управления зеркал
S52 – Выключатель сигнализатора стояночного тормоза
S54 – Выключатель проверки сигнализаторов комбинации приборов
S61 – Переключатель обогрева заднего стекла
S63 – Переключатель антенны
S70, S71 – Выключатели плафона дверные
S72 – Выключатель системы ЭПХХ (ЗМЗ-402)
S73 – Выключатель вентилятора заднего отопителя (ГАЗ-310231)
S75 – Выключатель фары-искателя (ГАЗ-310231)
S76 – Выключатель плафонов салона (ГАЗ-310231)
S77 – Выключатель плафона вещевого ящика
S81-S84 – Выключатель стеклоподъёмников
S91, S92 – Выключатели обогрева сиденья
S109 – Выключатель обогрева жиклеров стеклоомывателя
S116 – Переключатель электрокорректора фар
S117 – Переключатель электровентилятора климатической установки
S118 – Выключатель кондиционера
S131 – Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Т1,Т4 – Катушки зажигания
U2 – Магнитола
V1 – Регулятор напряжения (ЗМЗ-402)
V2 – Коммутатор транзисторный (ЗМЗ-402)
X1 – Штепсельная розетка (ГАЗ-310231)
ХP1 – Разъём диагностики (ЗМЗ-4062)
ХP2 – Соединитель
Y3 – Электромагнитный клапан ЭПХХ (ЗМЗ-402)
Y19-Y22 – Форсунки (ЗМЗ-4062)
Y23 – Регулятор холостого хода (ЗМЗ-4062)
Y27 – Муфта компрессора кондиционера.

Нажмите, чтобы оценить эту статью!
(Голосов: 1 Рейтинг: 5)

Читайте также
