Электросхемы различных модификаций отечественного автомобиля ГАЗ (Волга) 31105 ДВС 406.

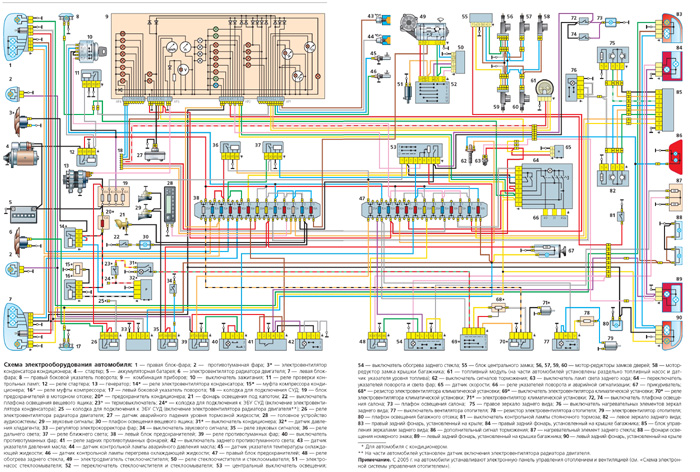

Общая схема электрооборудования Волга 31105
Условные обозначения элементов схемы электрооборудования:
1 — правая блок-фара;
2 — противотуманная фара;
3* — электровентилятор конденсатора кондиционера;
4— стартер;
5 — аккумуляторная батарея;
6 — электровентилятор радиатора двигателя;
7 — левая блок- фара;
8 — правый боковой указатель поворота;
9 — комбинация приборов;
10 — выключатель зажигания;
11 — реле проверки контрольных ламп;
12 — реле стартера;
13 — генератор;
14* — реле электровентилятора конденсатора;
15* — муфта компрессора кондиционера;
16* — реле муфты компрессора;
17 — левый боковой указатель поворота;
18 — колодка для подключения СУД;
19 — блок предохранителей в моторном отсеке;
20* — предохранитель кондиционера;
21 — фонарь освещения под капотом;
22 — выключатель плафона освещения вещевого ящика;
23* — термовыключатель;
24* — колодка для подключения к ЭБУ СУД (включение электровентилятора конденсатора);
25 — колодка для подключения к ЭБУ СУД (включение электровентилятора радиатора двигателя*);
26 — реле электровентилятора радиатора двигателя;
27 — датчик аварийного падения уровня тормозной жидкости;
28 — головное устройство аудиосистемы;
29 — звуковые сигналы;
30 — плафон освещения вещевого ящика;
31 — выключатель кондиционера;
32* — датчик давления хладагента;
33 — регулятор электрокорректора фар;
34 — выключатель звукового сигнала;
35 — реле звуковых сигналов;
36 — реле дальнего света;
37 — реле ближнего света;
38 — левый блок предохранителей;
39 — реле противотуманных фар;
40 — выключатель противотуманных фар;
41 — реле задних противотуманных фонарей;
42 — выключатель заднего противотуманного света;
43 — датчик указателя давления масла;
44 — датчик контрольной лампы аварийного давления масла;
45 — датчик указателя температуры охлаждающей жидкости;
46 — датчик контрольной лампы перегрева охлаждающей жидкости;
47 — правый блок предохранителей;
48 — реле обогрева заднего стекла,
49 — электродвигатель стеклоочистителя;
50 — реле стеклоочистителя и стеклоомывателя;
51 — электронасос стеклоомывателя;
52 — переключатель стеклоочистителя и стеклоомывателя;
53 — центральный выключатель освещения;
54 — выключатель обогрева заднего стекла;
55 — блок центрального замка;
56, 57, 59, 60 — мотор-редукторы замков дверей;
58 — моторредуктор замка крышки багажника;
61 — топливный модуль (на части автомобилей установлены раздельно топливный насос и датчик указателя уровня топлива);
62 — выключатель сигналов торможения;
63 — выключатель ламп света заднего хода;
64 — переключатель указателей поворота и света фар;
65 — датчик скорости;
66 —— реле указателей поворота и аварийной сигнализации;
67 — прикуриватель;
68* — резистор электровентилятора климатической установки;
69* — выключатель электровентилятора климатической установки;
70* — реле электровентилятора климатической установки;
71* — электровентилятор климатической установки;
72, 74 — выключатель плафона освещения салона;
73 — плафон освещения салона;
75 — правое зеркало заднего вида;
76 — выключатель нагревательных элементов зеркал заднего вида;
77 — выключатель вентилятора отопителя;
78 — резистор электровентилятора отопителя;
79 — электровентилятор отопителя;
80 — плафон освещения багажного отсека;
81 — выключатель контрольной лампы стояночного тормоза;
82 — левое зеркало заднего вида;
83 — правый задний фонарь, установленный на крыле;
84 — правый задний фонарь, установленный на крышке багажника;
85 — блок управления зеркалами заднего вида;
86 — дополнительный сигнал торможения;
87 — нагревательный элемент заднего стекла;
88 — фонари освещения номерного знака;
89 — левый задний фонарь, установленный на крышке багажника;
90 — левый задний фонарь, установленный на крыле.
Для автомобиля с кондиционером – *
На части автомобилей установлен датчик включения электровентилятора радиатора двигателя.
Примечание. С 2005 г. на автомобили устанавливают электронную панель управления отоплением и вентиляцией (см. «Схема электронной системы управления отопителем») – **
