Электрическая схема автомобиля Форд Фокус 2

Admin
Ford Focus 2

Каталог качественных цветных электрических схем для электрооборудования автомобиля Форд Фокус 2 на русском языке.

Монтажный блок в моторном отсеке Форд Фокус 2

Монтажный блок в моторном отсеке Форд Фокус 2
Предохранители Форд фокус 2
Реле Форд Фокус 2

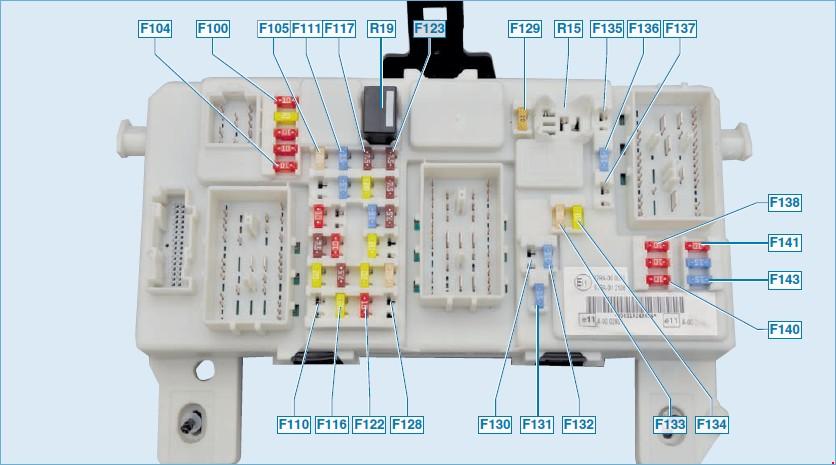

Монтажный блок в салоне автомобиля

Монтажный блок в салоне автомобиля Форд Фокус 2
Монтажный блок в салоне автомобиля Форд Фокус 2, схема 2

Схема соединений генератора и пуска двигателя

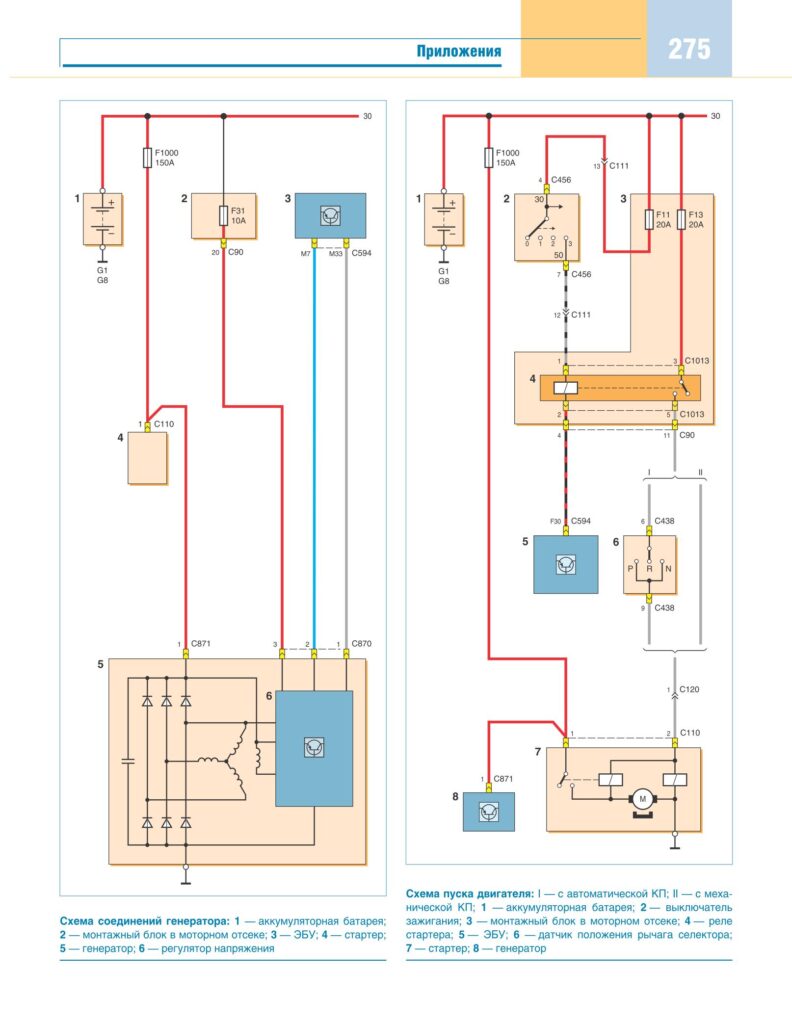

Схема соединений генератора и пуска двигателя Форд Фокус 2

Электронная система управления двигателем Форд Фокус 2

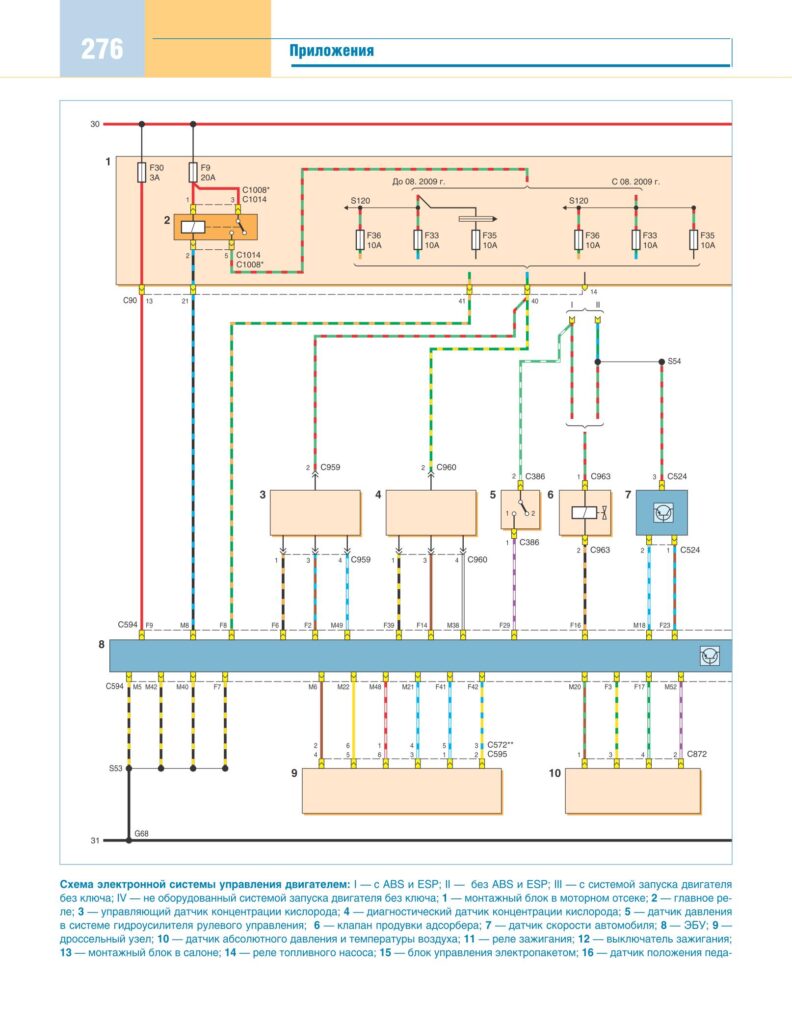

Электронная система управления двигателем Форд Фокус 2

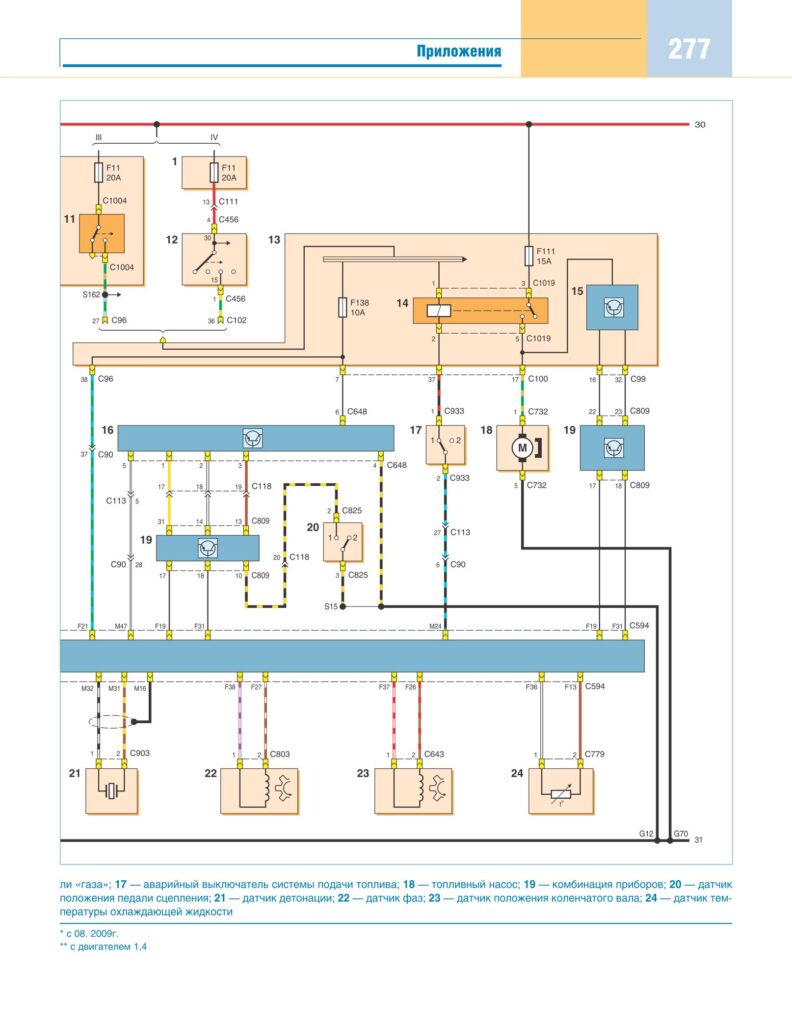

Электронная система управления двигателем Форд Фокус 2, схема 2

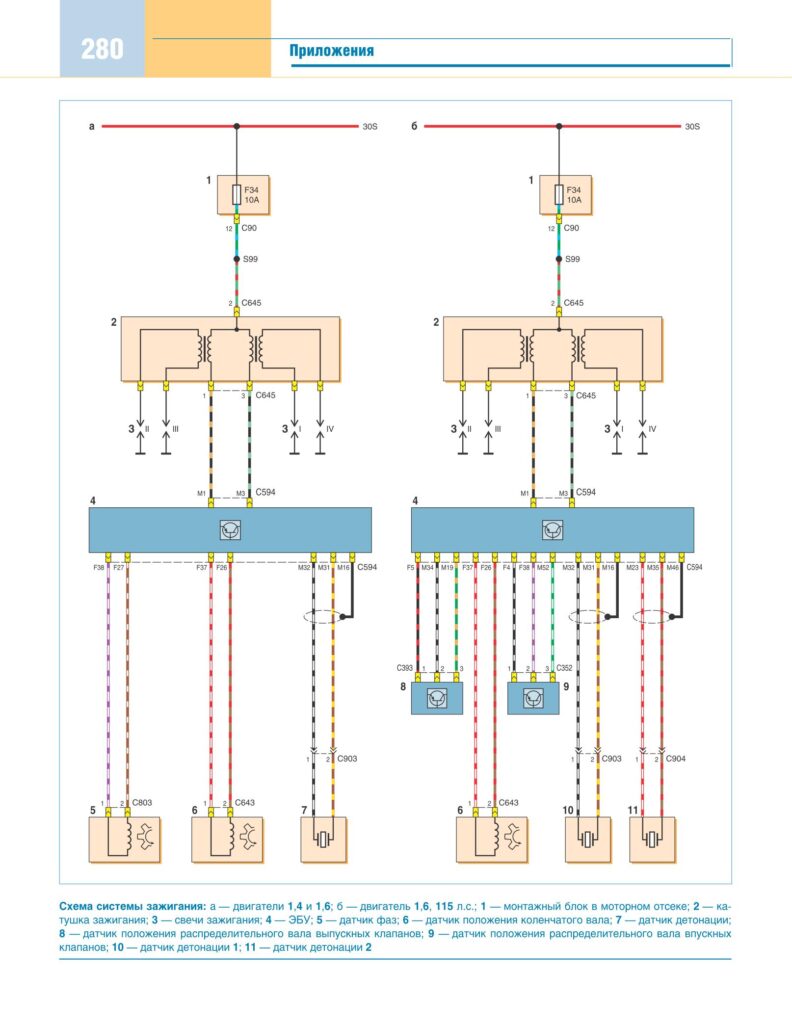

Электросхема зажигания Ford Focus 2

Электросхема зажигания Ford Focus 2

Схема подключения форсунок и вентилятора охлаждения

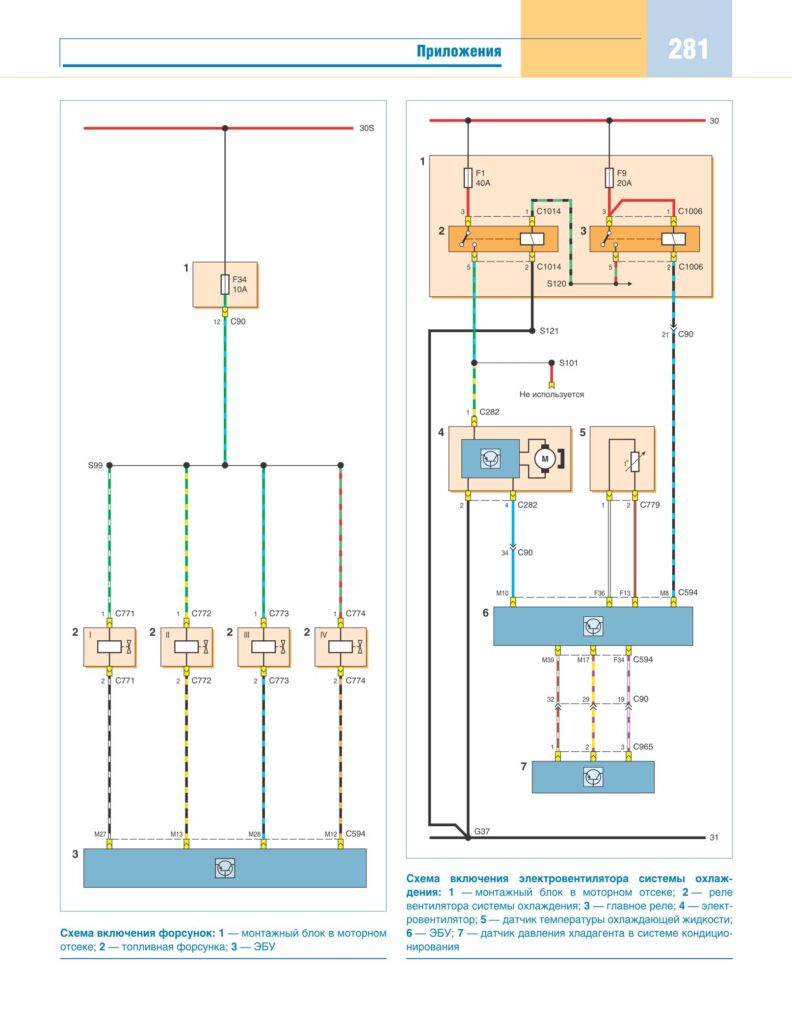

Схема подключения форсунок и вентилятора охлаждения Форд Фокус 2

Блок управления ABS

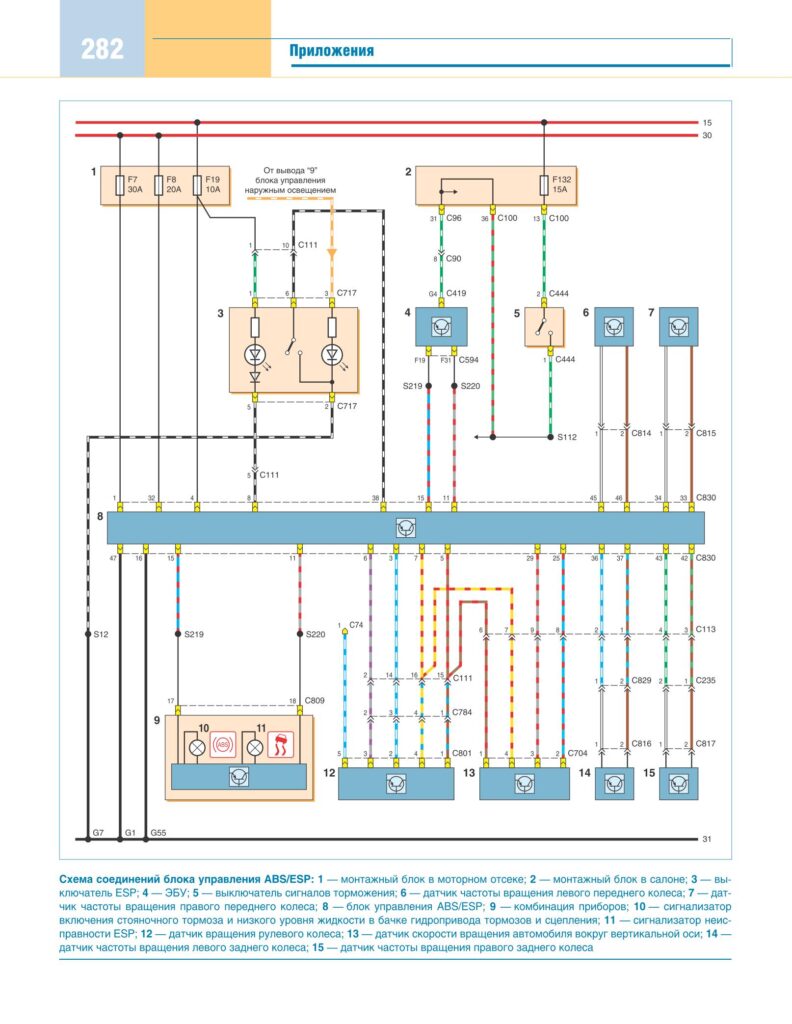

Блок управления ABS Ford Focus 2

Схема фар автомобиля

Схема фар автомобиля Форд Фокус 2

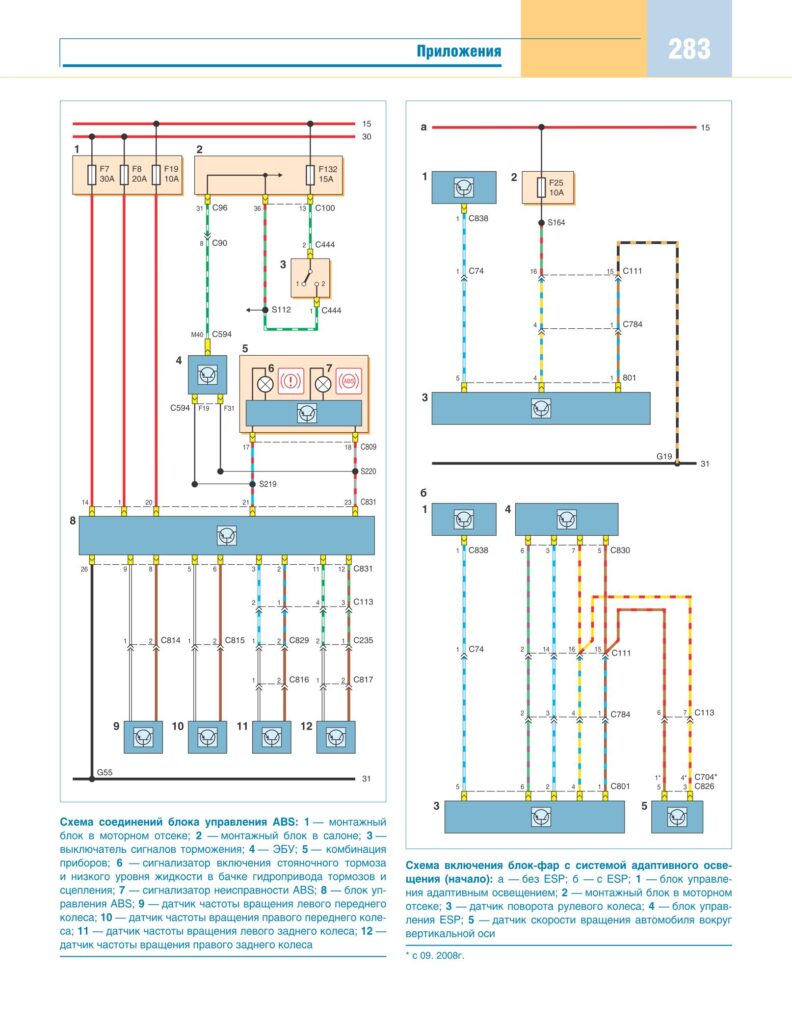

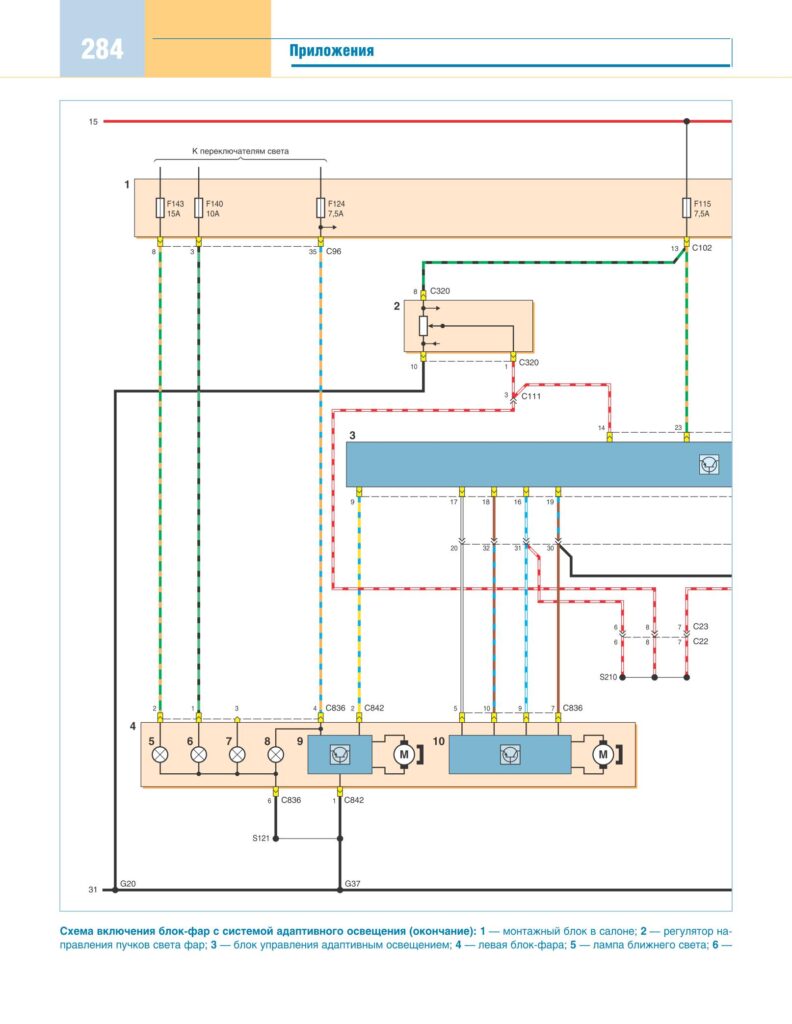

Схема фар автомобиля Форд Фокус 2, схема 2

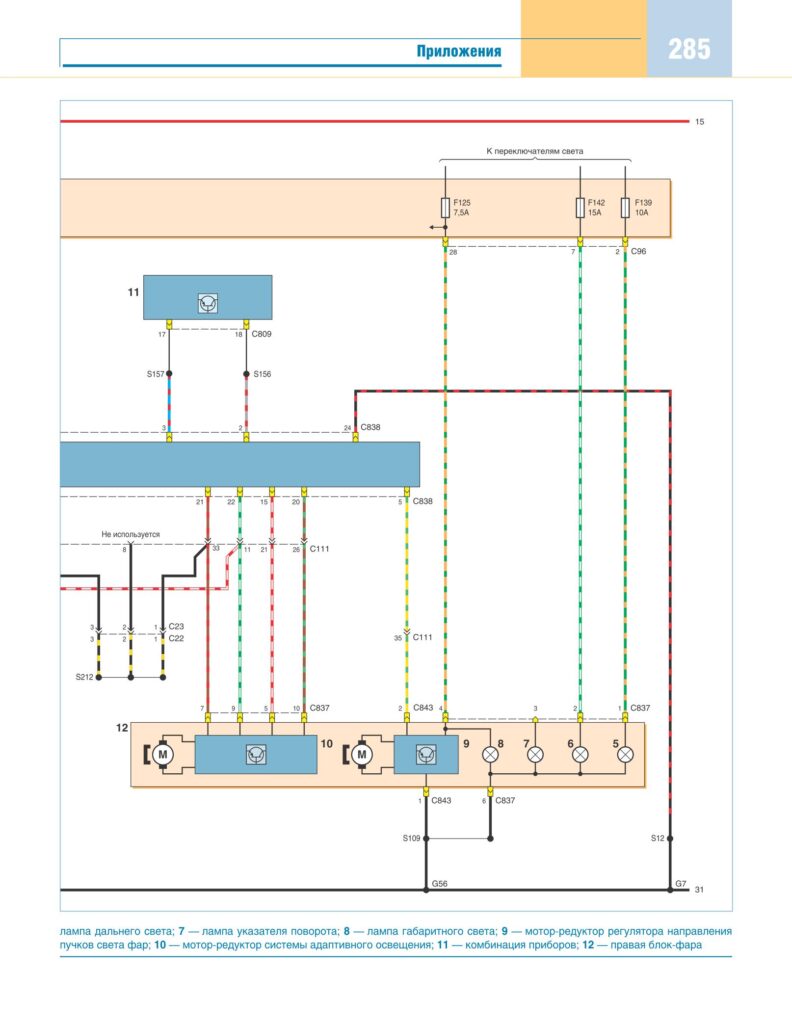

Схема фар автомобиля Форд Фокус 2, схема 3

Блок фар с ксенонами

Блок фар с ксенонами Форд Фокус 2

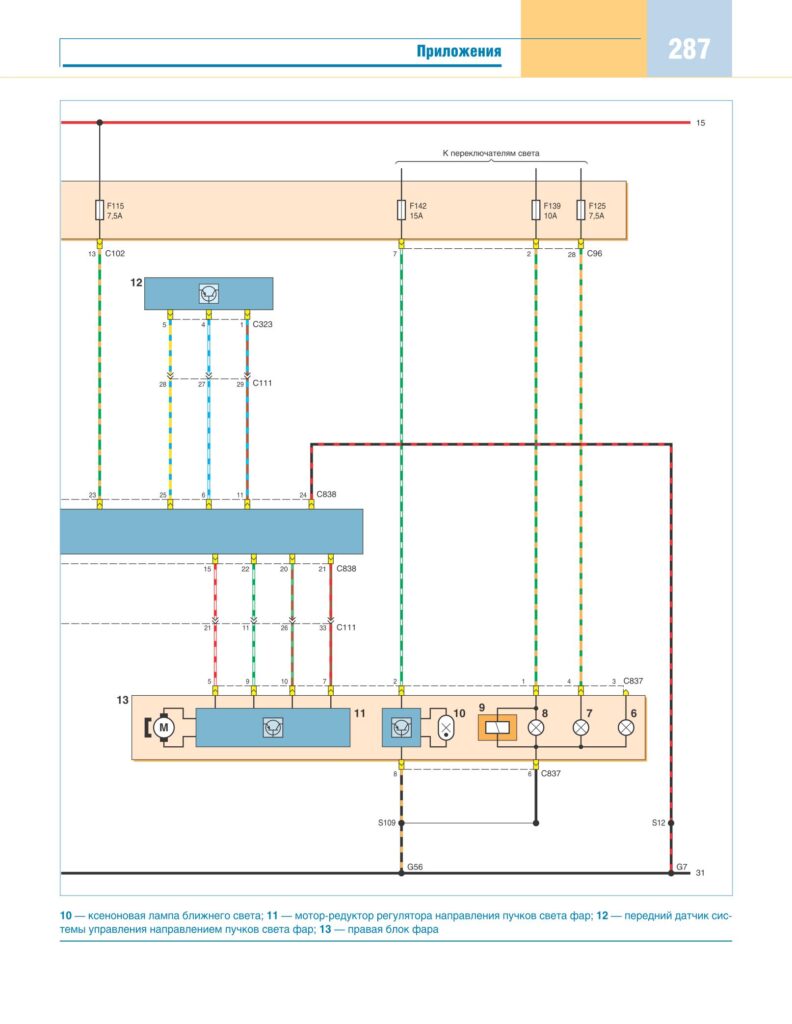

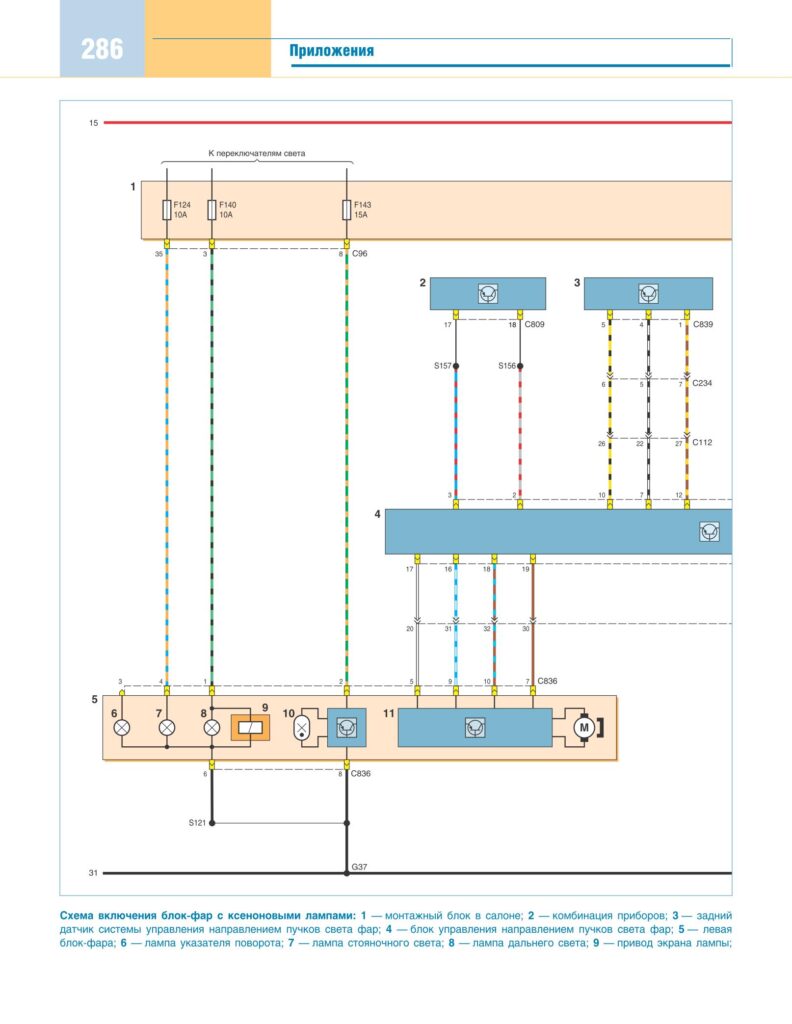

Блок фар с ксенонами Форд Фокус 2, схема 2

Схема подключения габаритного света на Форд Фокус 2

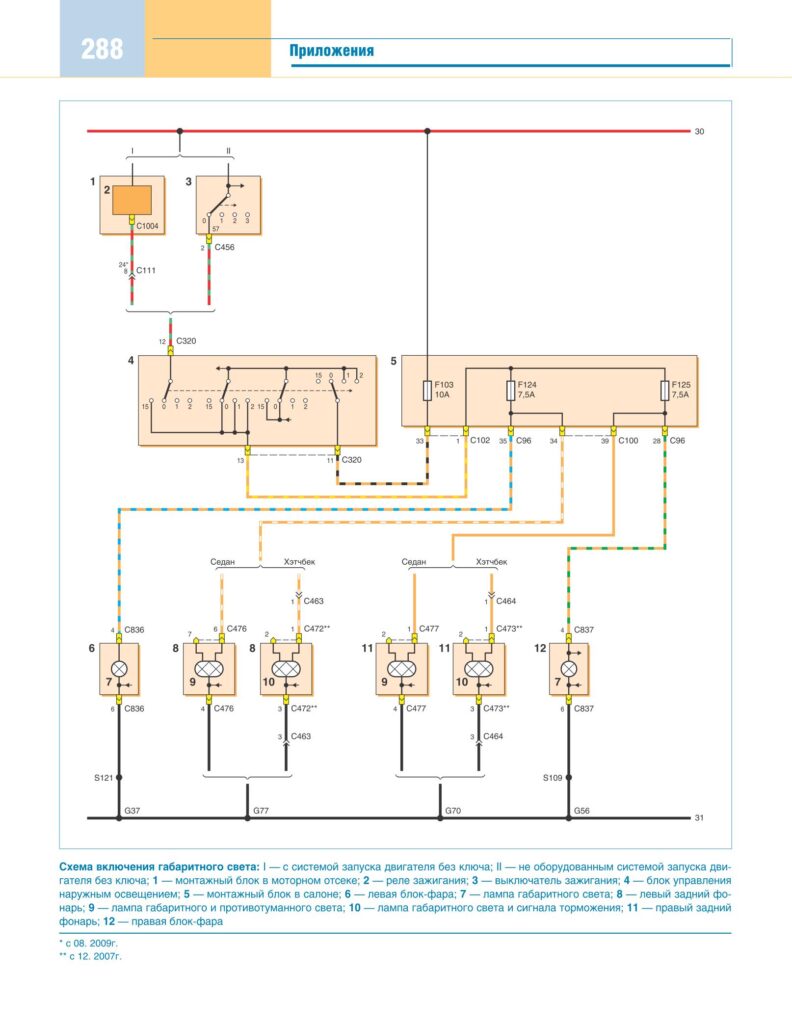

Схема подключения габаритного света Форд Фокус 2

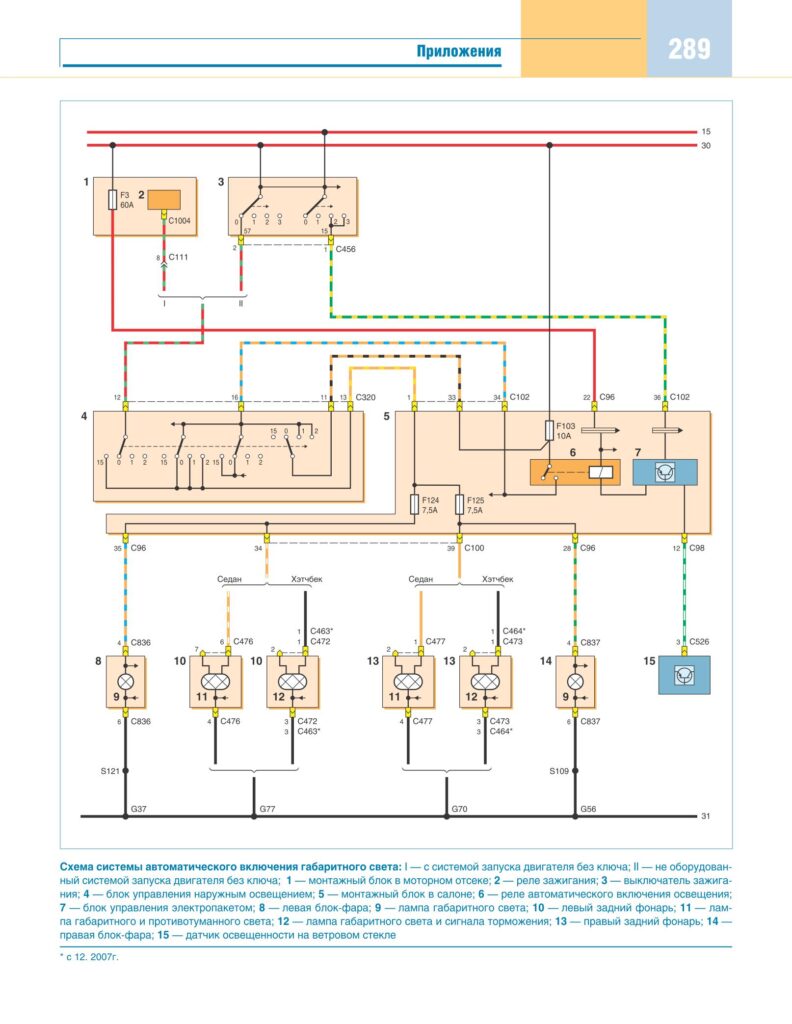

Система автоматического включения габаритов Форд Фокус 2

Система автоматического включения габаритов Форд Фокус 2

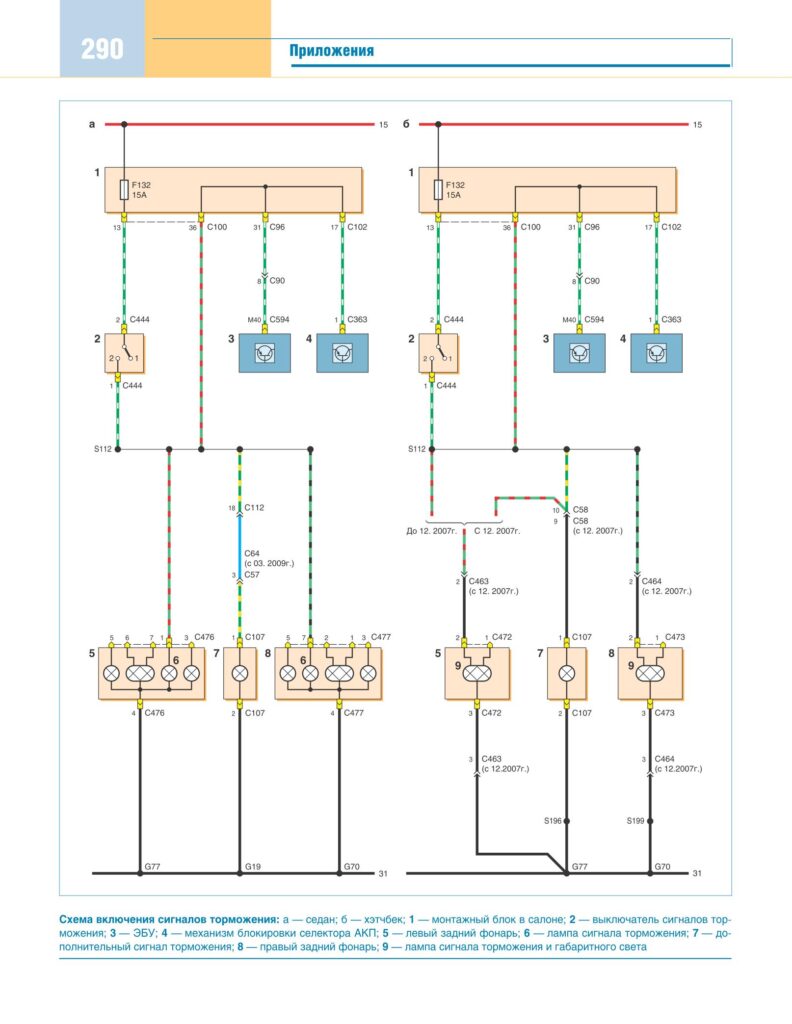

Схема включения сигналов торможения

Схема включения сигналов торможения Форд Фокус 2

Электросхема поворотных фар Форд

Электросхема поворотных фар Форд

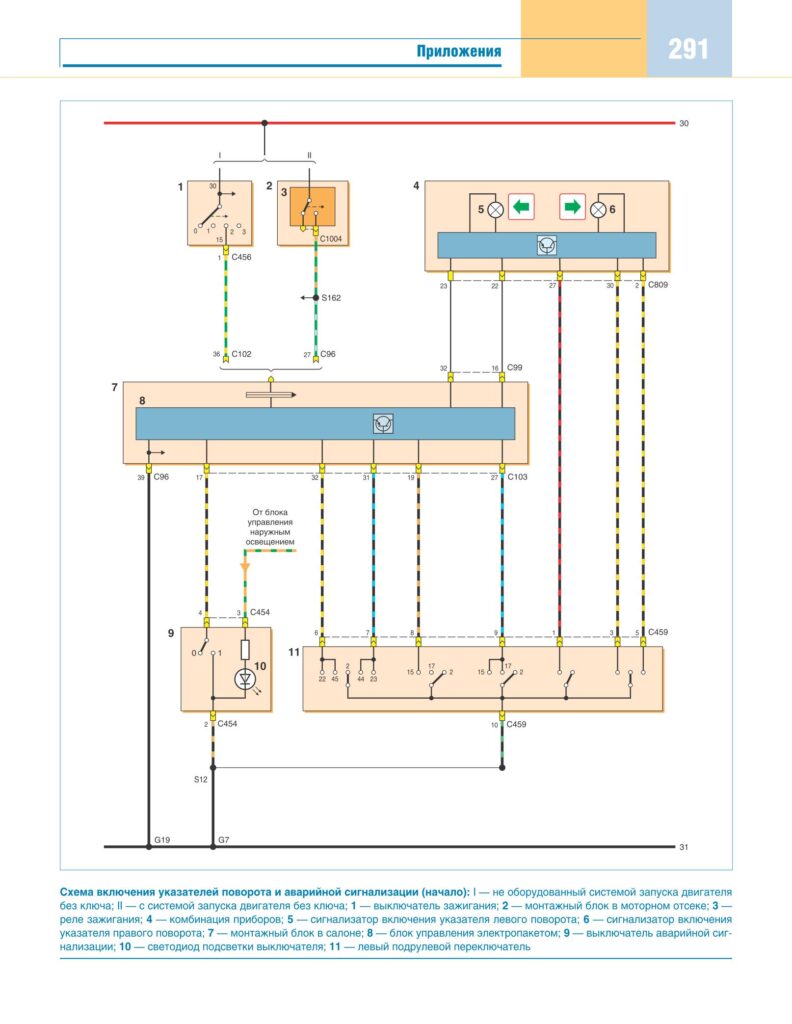

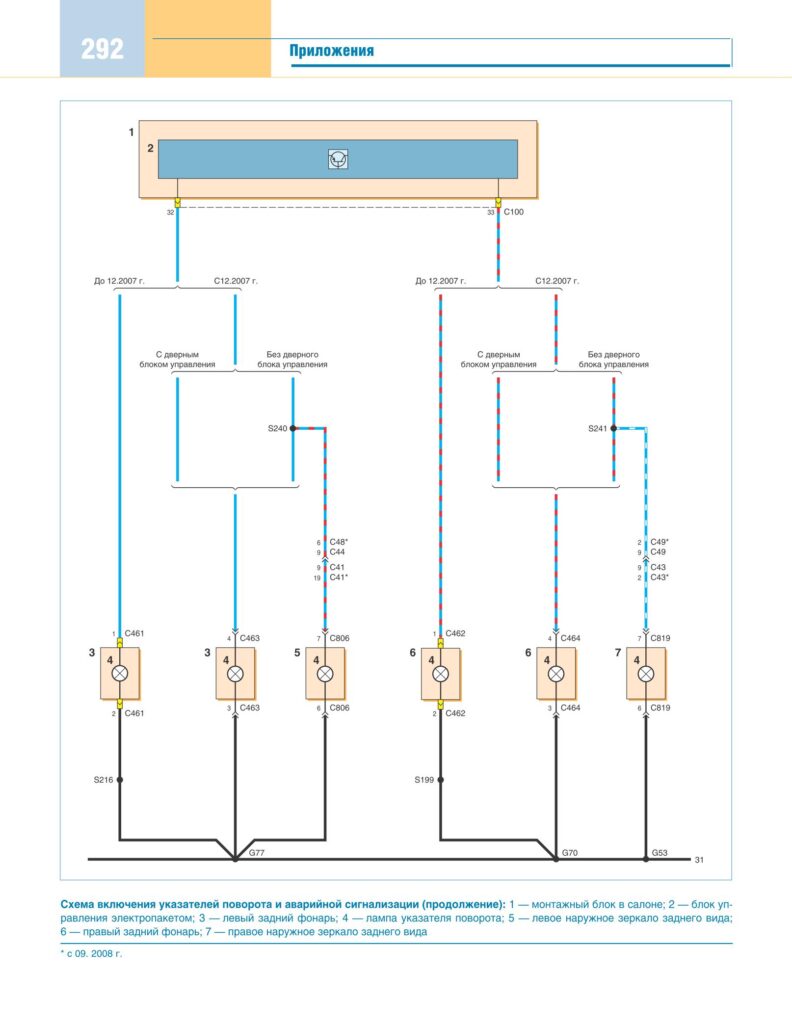

Электросхема поворотных фар Форд, схема 2
