Блок предохранителей и реле Hyundai Tucson

Admin
Hyundai Tucson

Автомобили 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Где находятся предохранители и реле.

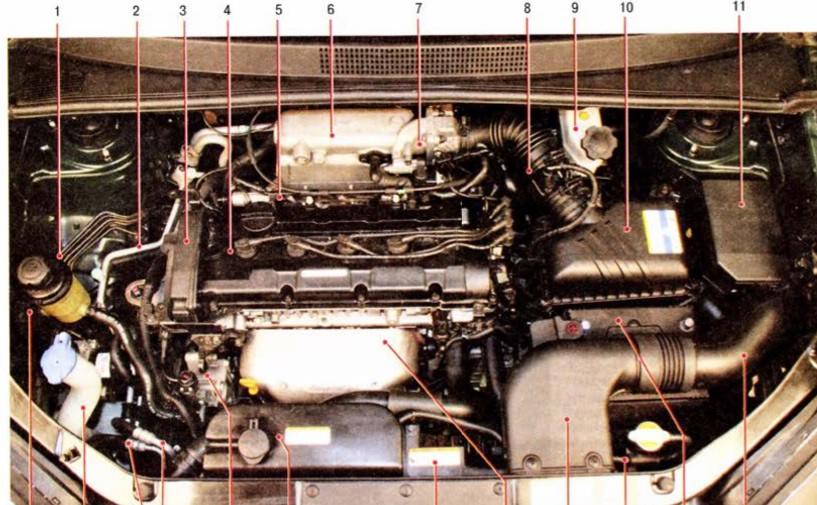

В моторном отсеке на картинке цифра — 11

В моторном отсеке на картинке цифра — 11

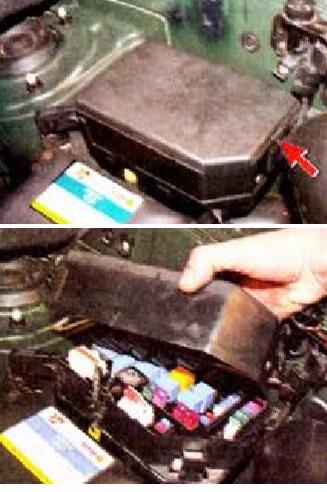

Для доступа к элементам монтажного блока отожмите фиксаторы и снимите крышку блока.

В моторном отсеке на картинке цифра — 11

На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

В специальных разъемах монтажного блока расположены запасные предохранители и пинцет.

В моторном отсеке на картинке цифра — 11

Таблица. Назначение реле, предохранителей и плавких вставок.

НомерЦветРасшифровка предохранителя реле
ВАТТ*2 (30 А)КрасныйЗамок зажигания, предохранители монтажного блока в салоне
BLOWER (30 А)КрасныйВентилятор кондиционера или отопителя
ABS*2 (40 А)СинийСистема повышения курсовой устойчивости ESP, система ABS
ABS*1 (40 А)СинийСистема повышения курсовой устойчивости ESP, система ABS
C/FAN (50 А)КрасныйЭлектровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)
ВАТТ#1 (50 А)КрасныйЗамок зажигания, предохранители монтажного блока в салоне
C/TAN (40 А)КрасныйЭлектровентипятор системы охлаждения двигателя (только для двига­теля 2,0 л)
ECU (30 А)КрасныйБлок управления двигателем, топливный насос, кондиционер, генера­тор, автоматическая коробка передач
IGN (30 А)СинийРеле стартера, замок зажигания
INJ (15 А)СинийТопливные форсунки
SNSR (10A)КрасныйЭлектровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и ко­робкой передач, иммобилмзатор
DRL (25 А)СерыйГабаритные огни
F/F0G (15 А)СинийПротивотуманные фары
HORN (15 А)СинийЗвуковые сигналы, сирена противоугонной сигнализации
A/CON (15А)СинийКондиционер
H/LP#HI (15 А)СинийФары (дальний свет)
H/LP#LO (15 А)СинийФары (ближний свет)
START RELAY Реле стартера
MAIN RELAYРеле системы управления двигателем
C/FAN#2 RELAYРеле элекгроеентлятора системы охлаждения (малая скорость вра­щения)
B/HORN RELAYРеле сирены противоугонной сигнализации
HORN RELAYРеле звуковых сигналов
WIPER RELAYРеле очистителя ветрового стекла
F/F0G RELAYРепе передних противотуманных фар
F/PUMP RELAYРеле топливного насоса
A/CON RELAYРеле кондиционера
H/LP(HI) RELAYРеле дальнего света фар
H/LP(LO) RELAYРеле ближнего света фар
C/FAN#1 RELAY Реле электровентилятора системы охлаждения (высокая скорость вращения)

Монтажный блок предохранителей в салоне хендай туссан.

Расположен в левом торце панели приборов

Для доступа к предохранителям откройте полностью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.

Монтажный блок предохранителей в салоне хендай туссан

Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.

Реле в салоне несъемны. Для замены меняем корпус блока.

Монтажный блок предохранителей в салоне хендай туссан
НомерЦветНазначение
1 (30 А)ЗеленыйЛевый стеклоподъемник
2 (30 А)ЗеленыйПравый стеклоподъемник
3(10 А)КрасныйПравый задний фонарь, освещение вещевого ящика
4 (30 А)ЗеленыйОбогрев заднего стекла
5 (15 А)СинийБлок управления системой безопасности (SRS)
6 (10 А)КрасныйКомбинация приборов, блок управления электрооборудованием сало­на и противоугонной сигнализацией (ETACS)
7 (10 А)КрасныйЛевая фара, левый задний фонарь, лампы освещения номерного знака
8 (10 А)КрасныйЧасы, аудиосистема, привод управления боковыми зеркалами заднего вида
9 (20 А)ЖелтыйПредохранитель прикуривателя hyundai tucson
10 (15 А)СинийНе используется
11 (10 А)КрасныйЗадние противотуманные фонари
12 (10 А)КрасныйПривод управления боковыми зеркалами заднего вида, обогрев зад* него стекла
13 (10 А)КрасныйАудиосистема
14 (20 А)ЖелтыйКатушка зажигания (только для двигателя 2.7 л)
15 (10 А)КрасныйИммобилизатор (только для двигателя 2,7 л)
16 (15 А)СинийЗадняя электрическая розетка
17 (10 А)КрасныйНе используется
18(20 А)ЖелтыйОбогрев сидений
19 (10 А)КрасныйКондиционер
20 (10 А)КрасныйПротивоугонная сигнализация, переключатель режимов работы транс­миссии, замок зажигания
21 (30 А)ЗеленыйЗамок зажигания
22 (10 А)КрасныйОсвещение салона, кондиционер, часы, блок управления электрообо­рудованием салона и противоугонной сигнализацией ETACS
23 (20 А)ЖелтыйАудиосистема
24 (10 А)КрасныйАварийная сигнализация, датчик освещенности, переключатель режи­мов работы трансмиссии
25 (10 А)КрасныйКомбинация приборов,
26 (15 А)СинийРепе блокировки обогрева, очистителя и смывателя заднего стекла
27 (10 А)КрасныйЛюк в крыше, управление кондиционером, вентилятор кондиционера или отопителя, блок управления электрооборудованием салона и про­тивоугонной сигнализацией ETACS
28 (10 А)КрасныйГабаритные огни, фары
29 (10 А)КрасныйАварийная сигнализация, иммобилизатор (только для двигателя 2,7 л)
30 (20 А)ЖелтыйЛюк в крыше, привод замков дверей
31 (15 А)СинийСтоп-сигналы, привод управления боковыми зеркалами заднего вида
32 (10 А)КрасныйНе используется
33 (10 А)КрасныйКруиз-контроль, стоп-сигналы, блоки управления двигателем и коробкой передач, спидометр, система включения полного привода, противобуксовочнэя система TCS, система повышение курсовой устойчивости ESP
34 (20 А)ЖелтыйОчиститель ветрового стекла, подрулевой переключатель
35 (20 А)ЖелтыйСистема включения полного привода
36(15А)СинийОбогреватель ветрового стекла
37 (10 А)КрасныйБлок управления коробкой передач (только для двигателя 2,7 л)
38 (10 А)КрасныйСистема повышения курсовой устойчивости ESP. система ABS
POWER CONNECTOR (30 А)Аудиосистема, освещение салона, кондиционер, часы, блок управления электрооборудованием салона и противоугонной сигнализацией (ETACS)
POWER WINDOW RELAYРеле стеклоподъемников
TAIL LAMP RELAYРеле задних фонарей
REAR DEfOGGER RELAYРеле обогревателя заднего стекла

Снятие и установка монтажного блока в салоне

Отсоедините клемму минус от аккумулятора.

Снимите панель приборов.

Открутите гайку крепления блока.

Снятие и установка монтажного блока в салоне

Выверните верхний и нижний болты крепления.

Снятие и установка монтажного блока в салоне

Снимите монтажный блок с каркаса панели приборов.

Снимите монтажный блок с каркаса панели приборов

Отсоедините от блока держатель жгутов проводов.

Отсоедините от блока держатель жгутов проводов

Отсоедините от блока колодки жгутов проводов и снимите монтажный блок.

Установка блока обратна снятию

Установка блока обратна снятию.
