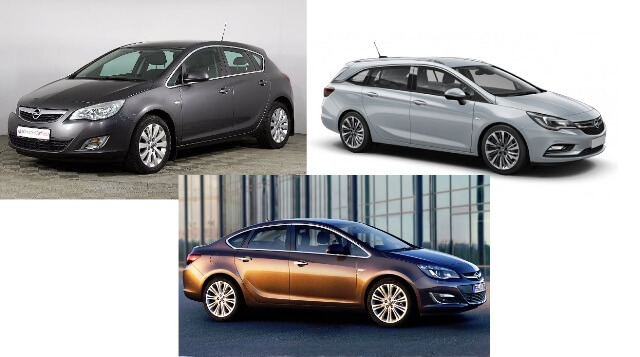

Опель астра j (Opel Astra j) — автомобиль выпускался с 2009 по 2015 г., в кузовах хетчбэк (GTC, OPC), универсал и седан. Данная модель могла обладать бензиновым или дизельным двигателем с объемом в 1.3 л CDTI, 1.4 л (А 14 XER), 1.4 л (А 14 NET, турбо), 1.6 л (A 16 XER), 1.6 л (A 16 LET, turbo), 1.7 CDTI, 1.8 л, 2.0 л.
Блок в салоне

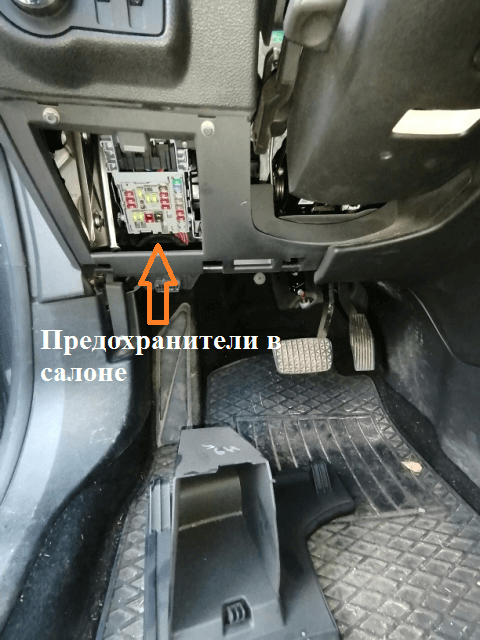

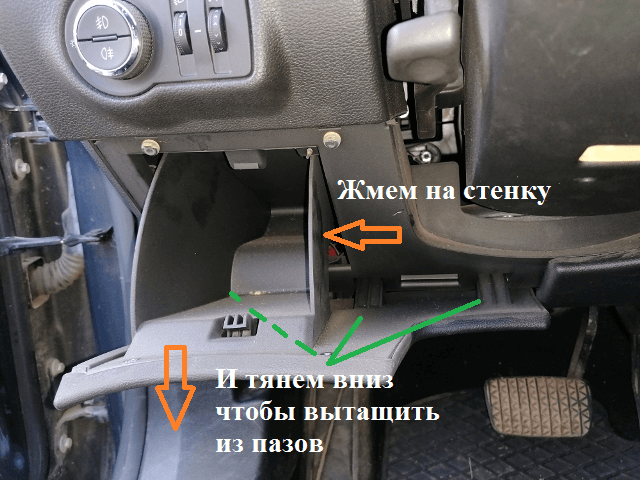

Блок предрхоранителей в салоне Опель Астра J находится со стороны водителя (слева) за бардачком (вещевым ящичком).

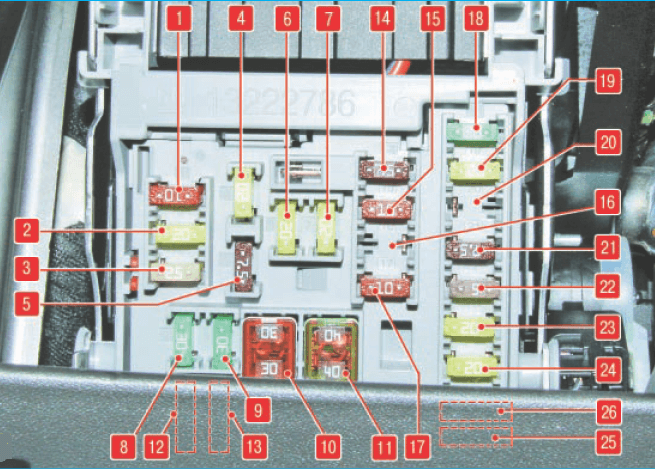

| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 10 А | Дисплей / экран информации для водителя (DIC), управление радиоприемником |
| 2 | 20 А | Наружное освещение, блок управления электроникой кузова |
| 3 | 25 А | Блок управления электроникой кузова |
| 4 | 20 А | Магнитола (аудосистема, радио), |
| 5 | 7,5 А | Информационно-развлекательная система (infotainment), мультимедийный проигрыватель, сотовый телефон |
| 6 | 20 А | Прикуриватель (передняя розетка эл.питания) |
| 7 | 20 А | Задняя розетка эл.питания для доп.оборудования |
| 8 | 30 А | Ближний свет (галогеновый) – Левая фара |
| 9 | 30 А | Ближний свет (галогеновый) – Правая фара |
| 10 | 30 А | Дверные замки (Центральный замок) |
| 11 | 40 А | Сис-мы отопления/обогрева (вентиляции) и кондиционирования салона (вентилятор печки и кондиционера) |
| 12 | 25 А | Электромотор/ привод водительского сидения (регулировка положения и поясничного упора) |
| 13 | – | Пусто (Резерв) |
| 14 | 7,5 А | Разъем для Диагностики (дагностический штекер) |
| 15 | 7,5 А | Подушки безопасности (SRS Airbag) |
| 16 | – | Пусто (Резерв) |
| 17 | 10 А | Кондиционер (A/C); панель упр-ния системой вентиляции, обогрева и кондиционирования |
| 18 | 30 А | Логистический режим №1 |
| 19 | 20 А | СТОП-сигналы, фонари света заднего хода, плафоны/лампы внутри салона |
| 20 | 5 А | Система определения присутствия пассажиров внтри салона |
| 21 | 10 А | Приборная панель |
| 22 | 5 А | Зажигание; замок зажигания |
| 23 | 20 А | Блок управления электроникой кузова |
| 24 | 20 А | Блок управления электроникой кузова |
| 25 | – | Пусто (Резерв) |
| 26 | – | Пусто (Резерв) |
Блок под капотом

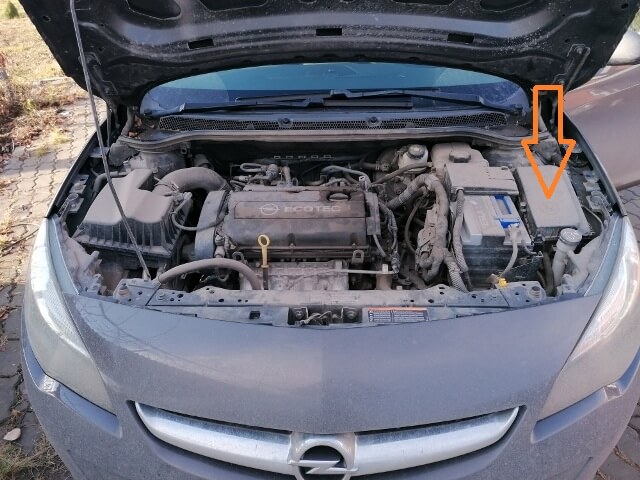

В моторном отсеке блок предохранителей расположен рядом с аккумулятором (АКБ).
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 10 А (бензин) и 20 А (дизель) | (ЭБУ) блок управления двигателем (ECM) |
| 2 | 10 А | Датчик концентрации кислорода |
| 3 | 15 А | Впрыск топлива, сис-ма зажигания (Топливные форсунки 4 шт., катушка зажигания) |
| 4 | – | Пусто (Резерв) |
| 5 | – | Пусто (Резерв) |
| 6 | 7,5 А | Обогрев / подогрев зеркал (боковые зеркала заднего вида слева и справа) |
| 7 | 5 А | Регулятор вентилятора радиатора (реле средней скорости), электрический двигатель вентилятора |
| 8 | 7,5 А | Датчик концентрации кислорода |
| 9 | 7,5 А | Сенсор / Датчик заднего стекла, Модуль упр-ния кузовом |
| 10 | 5 А | Датчик аккумулятроной батареи (АКБ) |
| 11 | 7,5 А | Кнопка открытия багажника / задней двери |
| 12 | 5 А | Модуль управления передним адаптивным освещением (лампы в салоне) |
| 13 | – | Пусто (Резерв) |
| 14 | 20 А | Дворник заднего стекала (электродвигатель заднего очистителя) |
| 15 | 10 А | (ЭБУ) блок управления двигателем (ECM) |
| 16 | 30 А | Стартер |
| 17 | 10 А | Сис-ма управления коробкой передач (TCM) |
| 18 | 40 А | Обогрев / подогрев заднего стекла (нити обогрева) |
| 19 | 30 А | Передние электрические стеклоподъемники водителя и пассажира |
| 20 | 30 А | Задние электрические стеклоподъемники пассажиров (правый и левый) |
| 21 | 30 А | Тормозная система АБС (ABS) |
| 22 | 10 А | Дальний свет – Левая фара |
| 23 | 25 А | Омыватели передних фар (насос) |
| 24 | 15 А | Ближний свет (ксеноновый) – Правая фара |
| 25 | 15 А | Ближний свет (ксеноновый) – Левая фара |
| 26 | 15 А | Противотуманки передние левая и правая (противотуманные фары) |
| 27 | 30 А | Электрический подогреватель дизельного топлива |
| 28 | – | Пусто (Резерв) |
| 29 | 30 А | Электрический стояночный тромоз (Ручник) |
| 30 | 60 А | Тормозная система АБС (ABS) |
| 31 | – | Пусто (Резерв) |
| 32 | 5 А | Подушки безопасности (SRS Airbag) |
| 33 | 15 А | Сис-ма управления регулировкой передних фар (AFL) см. также №50 |
| 34 | – | Пусто (Резерв) |
| 35 | 5 А | Переключатель стеклоподъемников со стороны водителя, преключатель упр-ия боковыми зеркалами заднего вида |
| 36 | – | Пусто (Резерв) |
| 37 | Электромагнитный клапан продувки адсорбера | |
| 38 | 20 А | Вакуумный насос (бензин) |
| 39 | 20 А | Модуль регулятора расхода топливного насоса (регулятор давления топлива) (бензин) |
| 40 | 10 А | Омыватели лобового (переднего) стекла, омыватель заднего стекла ; моторчик омывателя |
| 41 | 10 А | Дальний свет – Правая фара |
| 42 | 40 А | Вентилятор радиатора системы охлаждения двигателя |
| 43 | 30 А | Дворник переднего (лобового) стекала (электродвигатель переднего стеклоочистителя) |
| 44 | – | Пусто (Резерв) |
| 45 | 30 А | Вентилятора радиатора системы охлаждения двигателя (бензиновый двигатель) |
| 46 | – | Пусто (Резерв) |
| 47 | 15 А | Сигнал (гудок, клаксон) |
| 48 | 60 А | Средняя скорость 1-ого вентилятора охлаждения, низкая (малая) скорость вентилятора охлаждения, высокая (повышенная) скорость вентилятора охлаждения |
| 49 | 20 А | Бензонасос (топливный насос) |
| 50 | 10 А | Сис-ма регулировки передних фар (корректор света фар); регулировка угла наклона света правой и левой фары |
| 51 | Дроссельный модуль | |
| 52 | 7,5 А | Подогрев картерных газов |
| 53 | 7,5 А | Сис-ма управления коробкой передач (АКПП), (ЭБУ) блок управления двигателем (ECM), Блок управления свечами накаливания (GPCM) (для дизельных авто) |
| 54 | 7,5 А | Контроль электропроводки; Вакуумный выключатель усилителя тормоза, сис-ма управления топливным насосом, Датчик воды в топливе, Дополнительный электрический обогреватель, K33 Блок управления системой отопления, вентиляции и кондиционирования, P16 Комбинация приборов, B108 Датчик качества воздуха, B19C Вакуумный выключатель усилителя тормоза, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
| Z1 | 80 А | Дизельные модели: блок управления свечами накаливания |
| Z2 | 80 А | Блок упр-ия рулевой системой с сервоусилителем |
| Z3 | 100 А | Дополнительный (вспомогательный) электронагреватель |
| Z4 | 80 А | Электрический двигатель вентилятора охлаждения |
Реле под капотом
| № на схеме | Защищаемая цепь |
|---|---|
| R1 | Пусто (Резерв) |
| R2 | Реле Стартера |
| R3 | Реле системы управления двигателем (EC), трансмиссия |
| R4 | Реле подогрева / обогрева заднего стекла |
| R5 | Реле насоса омывателя передних фар |
| R6 | Реле фар ближнего света – левая фара, дневной ходовой свет (габариты) |
| R7 | Реле Бензонасоса (топливного насоса) |
| R8 | Реле фар ближнего света – правая фара, дневной ходовой свет (габариты) |
| R9 | Реле подогревателя топлива (дизель) |
| R10 | Пусто (Резерв) |
| R11 | Реле 1-ой (малой, низкой) скорости вентилятора охлаждения |
| R12 | Реле повышенной скорости вентилятора охлаждения |
| R13 | Реле средней скорости вентилятора охлаждения 1 |
| R14 | Главное реле зажигания |
Также внутри монтажного блока находятся необслуживаемые реле. Чтобы к ним добраться, необходимо снять монтажный блок предохранителей и разоборав его пластиковую защитную обшивку — вынуть основную плату с реле и предохранителями.
| № на схеме | Защищаемая цепь |
|---|---|
| Необслуживаемые реле расположенные внутри блока | |
| R1 | Реле Сигнала (гудка, клаксона) |
| R2 | Реле насоса омывателя заднего стекла |
| R3 | Реле Дворника (стеклоочистителя) заднего стекла |
| R4 | Реле насоса омывателей переднего лобового стекла |
| R5 | Реле Кондиционера (A/C), муфта компрессора кондиционера |
| R6 | Реле противотуманных фар (передних птф) |
| R7 | Реле дальнего света фар |
| R8 | Реле моторчика открывания топливного (заправочного) лючка |
| R9 | Реле открытия замка задней двери багажного отделения (в т.ч. крышки багажника) |

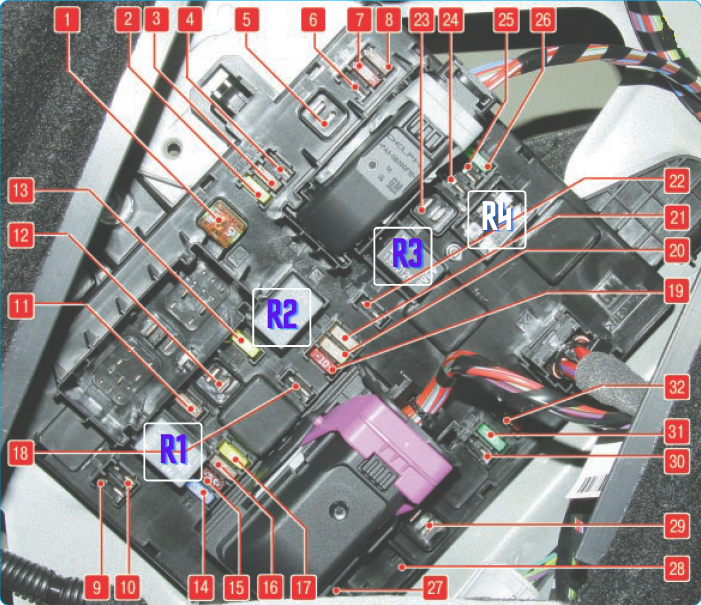

Предохранители и реле в багажнике

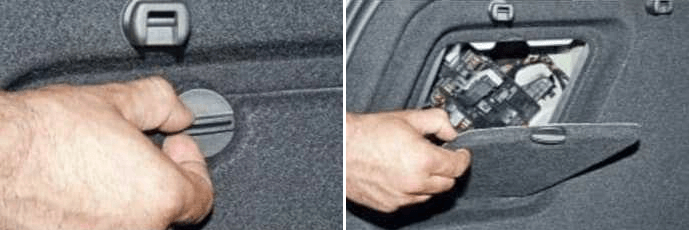

В багажном отсеке блок предохранителей и реле расположен слевой стороны под обшивкой боковой стенки.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 40 А | Блок управления прицепом |
| 2 | 30 А | Фаркоп, тяговосцепное уст-во (разъем для штекера прицепа, прицепная розетка) |
| 3 | 5 А | Парктроник; Система помощи при парковке |
| 4 | – | Пусто (Резерв) |
| 5 | – | Пусто (Резерв) |
| 6 | – | Пусто (Резерв) |
| 7 | 10 А | Электромотор/ привод пассажирского сидения (регулировка положения и поясничного упора) |
| 8 | 5 А | Сигнализация (противоугонная) |
| 9 | – | Пусто (Резерв) |
| 10 | 5 А | Блок управления электроникой кузова |
| 11 | 5 А | Датчик давления воздуха в шинах, сигнализация прицепа (световая) |
| 12 | – | Пусто (Резерв) |
| 13 | 20 А | Фаркоп, тяговосцепное уст-во (разъем для штекера прицепа, прицепная розетка) |
| 14 | – | Пусто (Резерв) |
| 15 | 7,5 А | Переключатель бокового зеркала заднего вида, Переключатель стеклоподъемника водителя |
| 16 | 5 А | Салонное зеркало заднего вида с затемнением |
| 17 | 20 А | Розетка 12 V (вольт) в багажнике (универсал) |
| 18 | – | Пусто (Резерв) |
| 19 | 10 А | Подогрев Руля (обогрев рулевого колеса) |
| 20 | 20 А | Люк в крыше |
| 21 | 25 А | Подогрев/обогрев сидений |
| 22 | – | Пусто (Резерв) |
| 23 | – | Пусто (Резерв) |
| 24 | – | Пусто (Резерв) |
| 25 | – | Пусто (Резерв) |
| 26 | – | Пусто (Резерв) |
| 27 | – | Пусто (Резерв) |
| 28 | – | Пусто (Резерв) |
| 29 | – | Пусто (Резерв) |
| 30 | – | Пусто (Резерв) |
| 31 | 30 А | Усилитель Аудиосистемы (магнитолы) |
| 32 | 10 А | Активная система демпфирования подвески, система предупреждения о выезде из полосы движения автомобиля |
Реле в багажнике
| № на схеме | Защищаемая цепь |
|---|---|
| R1 | Реле зажигания 0 |
| R2 | Реле зажигания 1 |
| R3 | Реле замка двери |
| R4 | Пусто (Резерв) |
