Схема подключени­я сигнализац­ии Аллигатор

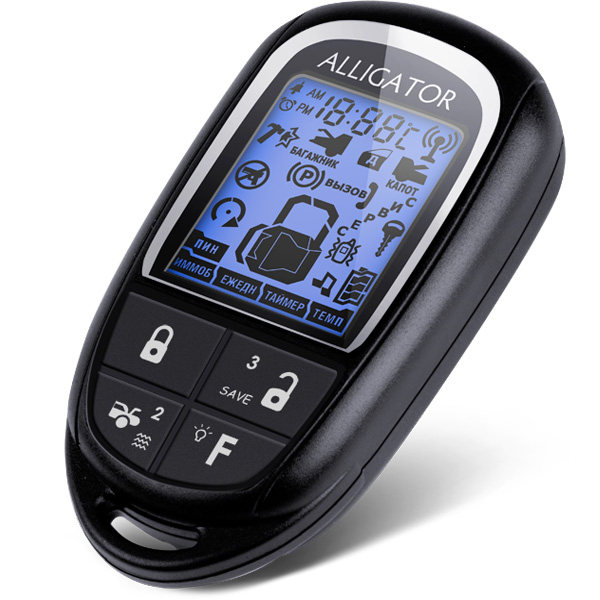

Автосигнализация аллигатор является удачной разработкой американской компании Saturn High-tech и по своих характеристикам и возможностям она способна удовлетворить потребности самых взыскательных потребителей. Данная сигнализация может быть установлена практически на любые марки автомобилей. Адоптирована она и под наиболее популярные модели производства авто ВАЗ (ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2112 и пр).

Принципы монтажа автосигнализации Alligator во многом схожи с принципами установки систем аналогичного назначения и при наличии терпения и минимальных технических навыков подобную работу вполне реально выполнить собственными силами.

Рекомендации по установке основных элементов автосигнализации

Центральный блок управления рекомендуется установить за или под приборной панелью (практически у любого автомобиля можно найти в этих местах достаточно свободного места). Крепят блок при помощи двух шурупов или пластиковыми растяжками.

Для сирены можно подыскать место в моторном отсеке, обращая внимание на то, чтобы к ней не было доступа со стороны днища автомобиля. Рядом с сиреной не должно находиться сильных источников тепла и подвижных деталей. Кроме того, с целью предохранения от попадания влаги, раструб сирены следует направить вниз. Для крепления сирены в комплект системы входит специальный кронштейн.

Концевой выключатель, предназначенный для обеспечения охраны капота автомобиля крепят на металлической поверхности кузова автомобиля, способной выполнять функцию «массы». Важно, чтобы к месту установки данного элемента в процессе эксплуатации не проникала вода. Кроме всего прочего необходимо проследить за тем, чтобы после закрытия капота оставался свободный ход штока выключателя не менее 6 мм. Установка концевого выключателя багажника (задней двери) выполняется с соблюдением этих же условий.

Светодиодный индикатор располагают таким образом, чтобы он был хорошо виден снаружи и, при этом не отвлекал водителя. В случае установки его на приборной панели, под него сверлится отверстие диаметром 7 мм.
Для датчика удара выбирают место на твердой поверхности переборки, разделяющей салон и моторный отсек. Датчик жестко крепят при помощи двух винтов или перетяжек. Необходимо также предусмотреть наличие свободного доступа к регулировочным резисторам датчика.

Для того, чтобы радиус действия системы был максимальным, ее приемопередающий модуль следует установить на лобовом стекле с максимальным превышением, при этом от боковых стоек и крыше он должен быть удален на расстояние не менее 5 см. Не забывайте, что современные лобовые стекла могут иметь специальное покрытие с экранирующим эффектом. В этом случае модуль следует разместить на заднем стекле.

Особенности подсоединения основных проводов

Нижний ряд 20-контактного разъема

• Желтый провод питания +12В на замке зажигания – подключается к проводу замка зажигания, на котором имеется напряжение +12В при положении ключа на «ВКЛ» и «ЗАПУСК» и на котором напряжение пропадает при постановке ключа в положение «ВЫКЛ» и «АСС».
• Фиолетовый провод (+) триггера двери – подсоединяется к общему контакту контактной группы электропривода (установлен в двери водителя). При этом тот провод, который замыкается на общий провод при закрытой двери, следует подключить к питанию +12В. Третий провод контактной группы необходимо заизолировать.
• Коричневый провод (-) триггера двери (используется, в случае если при открытии двери штатный концевой выключатель замыкается на «массу») – подсоединяется к одному из штатных концевых выключателей.
• Темно-зеленый провод (-) триггера капота/багажника – подключается к концевым выключателям капота/багажника из комплекта системы
• Зелено-желтый провод отрицательного выхода для блокировки стартера (требуется установка дополнительного реле) – подключается к контакту № 86 дополнительного реле. В свою очередь контакт №85 соединяют с проводом «запуск» от замка зажигания, выход на соленоид стартера обрезают, а его ответную часть соединяют с контактом №30 реле.
• Черный провод «масса» – необходимо подключить к отрицательной клемме аккумуляторной батареи.

Верхний ряд 20-контактного разъема

• Два белых провода импульсного выхода на указатели поворота – подсоединяются к правому и левому указателю поворота.
• Белый провод с черной полосой (положительный выход управления сиреной) – подсоединяется к красному проводу сирены. Черный провод сирены подключается к «массе».
• Красный провод питания +12В основного блока (через предохранитель 15А) – подключается к плюсовой клемме аккумулятора.
• Красно-белый провод питания +12В основного блока (через предохранитель 5А) – подсоединяют к красному проводу.

Сине-черный, сине-белый, сине-красный, зелено-черный, зелено-белый и зелено-красный провода предназначены для подсоединения к встроенным реле управления замками дверей.

Назначение прочих разъемов

• 4-хконтактный белый разъем – подключение датчика удара.
• 2-х контактный белый разъем – подключение светодиодного индикатора.
• 4-х контактный черный разъем – подключение приемопередающего модуля.
• 2-х контактный синий разъем – подключение кнопки «VALET».

Все проложенные провода необходимо защитить при помощи спиральных трубок либо изолентой. По окончании монтажа надежно закрепите все провода при помощи пластиковых перетяжек.
