Mitsubishi Lancer 9 (Митсубиси Лансер 9) – это девятое поколение популярной модели известного японского производителя.
Блок в салоне Митсубиси Лансер 9

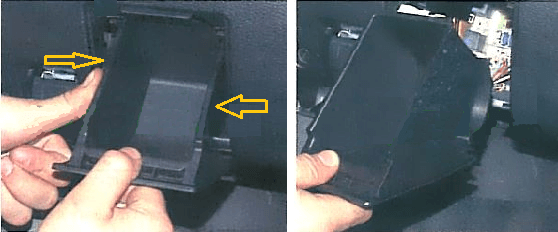

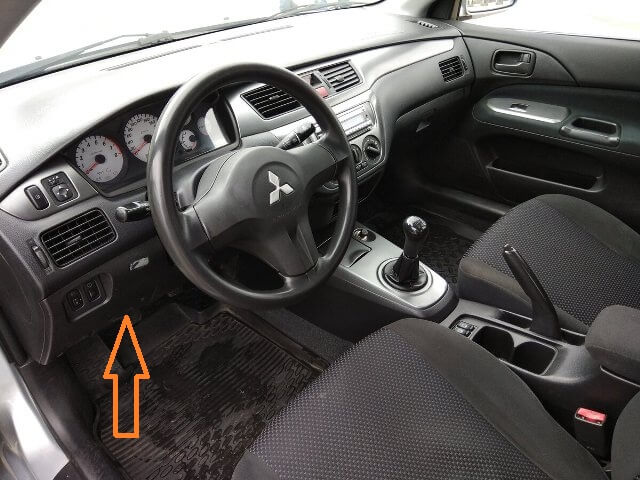

Чтобы добраться до блока в салоне, нужно снять «перчаточный» ящик находящийся в нижней части панели приборов, рядом с рулем, перед сиденьем водителя. Перед этим рекомендуется отсоединить клеммы с аккумулятора.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 10 А | Магнитола, радио (Аудиосистема) |
| 2 | 15 А | Омыватель и дворник (очиститель) заднего стекла |
| 3 | 15 А | Разъём для диагностики |
| 4 | 10 А | Задний противотуманный фонарь |
| 5 | – | Пусто (резерв) |
| 6 | 10 А | Освещение в салоне (плафоны, лампочки) |
| 7 | 20 А | Омыватель и дворники (очиститель) лобового стекла, подсветка |
| 8 | 7,5 А | ЭБУ двигателя и АКПП (на авто оснащенных автоматической коробкой передач), реле Бензонасоса (топливного насоса) №1 и №2 , электронный блок сис-мы упр-ия двигателем |
| 9 | 15 А | Прикуриватель |
| 10 | – | Пусто (резерв) |
| 11 | 7,5 А | Электропривод боковых зеркал заднего вида |
| 12 | 7,5 А | Антиблокировочная система тормозов ABS (блок управления АБС) |
| 13 | 10 А | Зажигание (катушка зажигания, конденсатор в сис-ме зажигания) |
| 14 | 7,5 А | Набор индикаторв в приборной панели: сигнальная лампа АБС, АКБ, контрольная лампа неисправности системы управления двигателем; Подрулевой переключатель комбинация приборов, электронный блок управления системы ETACS, лампа недостаточного уровня топлива, аварийного давления масла, дополнительной системы безопасности, давления масла, неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, лампа состояния тормозной системы |
| 15 | 7,5 А | Фонари заднего хода, реле управления АКПП, комбинация приборов, ЭБУ мотора и АКПП, блок управления ETACS, датчики, блок управления дополнительной системой безопасности (SRS) |
| 16 | 7,5 А | Пусто (резерв) либо Сис-ма поддержания скорости (некоторые модели) |
| 17 | 7,5 А | Кондиционер (компрессор A/С), АКПП, реле обогрева заднего стекла, печка (отопитель), упр-ие направлением потоками воздуха сис-мы кондиционирования и обогрева |
| 18 | 7,5 А | Панель управления наружными зеркалами заднего вида (боковыми) |
| 19 | 30 А | ЭБУ сис-мы кондиционирования A/C, вентилятор печки, панель регулировки температуры обогрева |
| 20 | 30 А | Обогрев / подогрев заднего стекла |
| 21 | 20 А | Привод Люка в крыше |
| 22 | 10 А | Обогрев / подогрев сидений водителя и пассажира |
| 23 | 10 А | Насос охлаждения турбокомпрессора |
| 24 | – | Пусто (резерв) |
| РЕЛЕ | ||
| R1 | Реле задних протвотуманных огней (задние ПТФ) | |
| R2 | Резервное место для установки дополнительных реле для доп. оборудования | |
| R3 | Реле Бензонасоса (топливного насоса) №2 | |
| R4 | Реле подогрева / обогрева передних сидений водителя и пассажира | |
| R5 | Реле Бензонасоса (топливного насоса) №1 | |
| R6 | Реле электрических стеклоподъемников | |
| R7 | Реле Печки (электровентилятора отопителя) | |
| R8 | Реле обогрева / подогрева заднего стекла |
Блоки под капотом Митсубиси Лансер 9

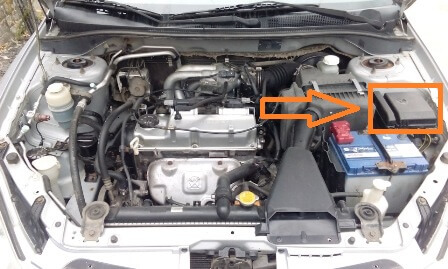

Под капотом присутствует два блока — блок с реле и блок с предохранителями и реле, а также установлен главный предохранитель. Чтобы определить, где находится реле, например, зажигания, нужно найти в левой части подкапотного пространства основной блок с крышкой. Рядом с ним располагается блок с реле.

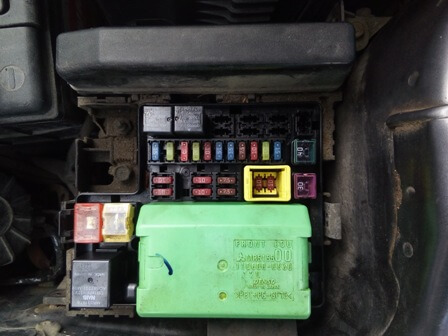

Основной блок
В основном блоке размещены плавкие элементы различных датчиков и электроприборов, системы зажигания, а также некоторые реле.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 60 А / 80 А | Цепь питания и заряда АКБ (аккумулятора) а также предохранители № 14, 24, 23 |
| 2 | 50 А | Вентилятор радиатора (сис-ма охлаждения двигателя) |
| 3 | 60 А | Тормозная антиблокировочная сис-ма ABS (АБС) |
| 4 | 15 А | Передние противотуманные фары (птф), индикатор противотуманок на приборной панеле |
| 5 | 15 / 20 А | Подогрев / обогрев передних сидений водителя и пассажира и переключатель обогрева |
| 6 | 10 А | Сигнал (гудок, клаксон) |
| 7 | 20 А | Очиститель датчика массового расхода воздуха ДМРВ, датчик положения распределительного вала, клапан и система ЕГР (сист-ма рециркуляции выхлопных газов EGR), цепи ЭБУ двигателя, реле катушек зажигания, топливные форсунки, датчик угла поворота коленчатого вала двигателя |
| 8 | 10 А | Компрессор кондиционера (электромагнитная муфта) |
| 9 | 15 А | Стоп-сигналы, набор задних фонарей |
| 10 | 15 А | Подогрев / обогрев лобового стекла |
| 11 | 7,5 А | Генератор |
| 12 | 10 А | Аварийка (аварийная сигнализация), повортники, индикатор указателя поворота |
| 13 | 20 А | Электроныый блок управления трансмиссией (коробкой передач) |
| 14 | 15 А | Бензонасос (топливный насос) |
| 15 | 15 А | Питание доп. оборудования |
| 16 | 40 А | Сис-ма замка зажигания |
| 17 | 30 А | Электро стеклоподъемники |
| 18 | 10 А | Освещение в салоне (плафоны, лампы) |
| 19 | 10 А | Часы, запасной разъем для аудиосистемы, ETACS |
| 20 | 7,5 А | Цепи ЭБУ кондиционером, подсветки пепельницы, прикуривателя, приборов на панели, выключатель ПТФ, указателей поворота, блок управления рециркуляцией воздуха, задние фонари (правая сторона), разъем для аудиосистемы (магнитолы), подсветка номера |
| 21 | 7,5 А | Задние фонари (левая сторона), Габариты (левая сторона) |
| 22 | 10 А | Ближний свет – правая фара |
| 23 | 10 А | Ближний свет – левая фара, корректор фар (регулировка) |
| 24 | 10 А | Дальний свет – правая фара |
| 25 | 10 А | Дальний свет – левая фара, индикатор вкл. дальнего света на панеле приборов |
| РЕЛЕ | ||
| R1 (A-04X) | – | Реле передних противотуманных фар (птф) |
| R2 (A-05X) | – | Реле Сигнала (гудка, клаксона) |
| R3 (A-06X) | – | Реле питания доп. оборудования |
| R4 (A-07X) | – | Реле подогрева / обогрева лобового стекла |
| R5 (A-08X) | – | Пусто (резерв) |
| R6 (A-09X) | – | Реле вентилятора радиатора (сис-мы охлаждения двигателя) |

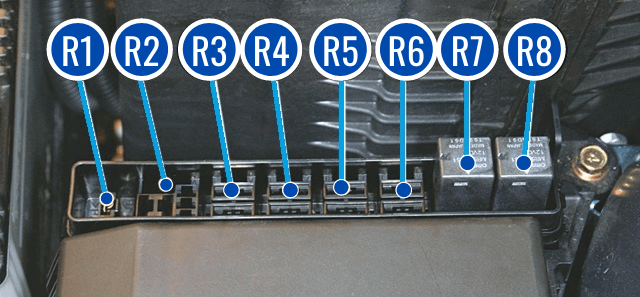

Блок с реле
Отдельный блок с реле установлен под капотом между основным блоком и аккумулятором.
| № на схеме | Защищаемая цепь |
|---|---|
| R1 (B-10X) | Разъем для подключения индикатора частоты вращения коленвала |
| R2 (B-11X) | Пусто (резерв) |
| R3 (B-12X) | Пусто (резерв) |
| R4 (B-13X) | Пусто (резерв) |
| R5 (B-14X) | Реле зажигания |
| R6 (B-15X) | Реле управления кробкой передач, АКПП |
| R7 (B-16X) | Реле системы управления двигателем |
| R8 (B-17X) | Реле электромагнитной муфты компрессора кондиционера (A/C) |

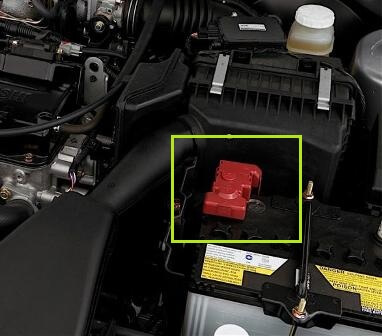

Главный предохранитель Mitsubishi Lancer 9
Главный предохранитель авто установлен на клемме «+» аккумулятора. Он выполнен плавкой вставкой, высокой мощности.
