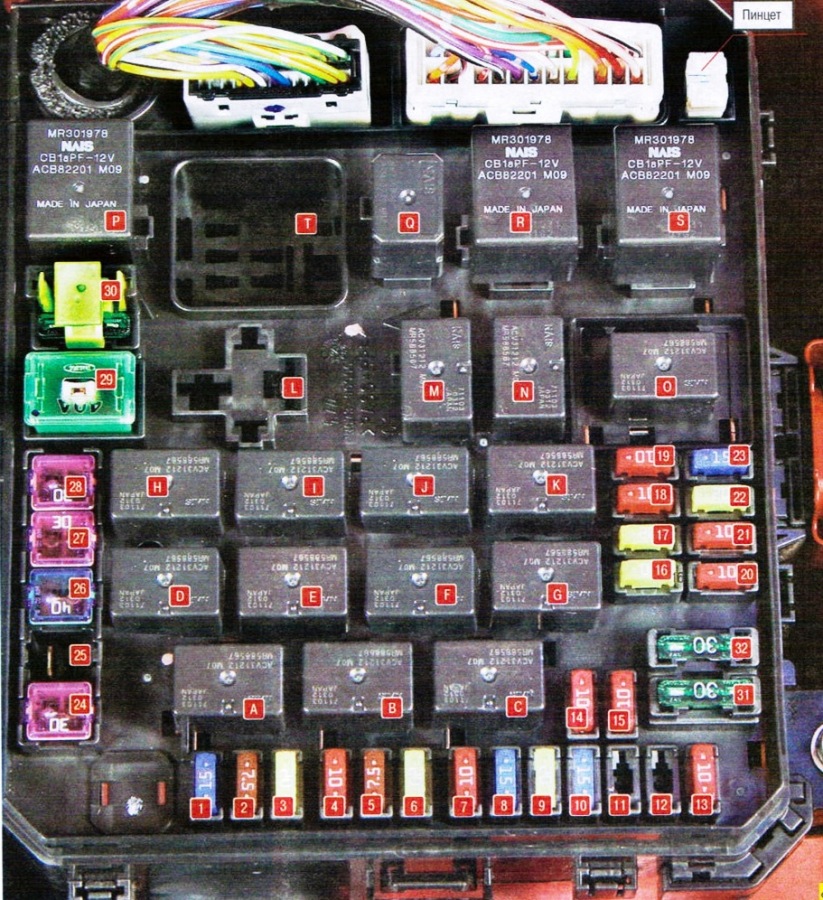

Предохранители и реле в моторном отсеке Митсубиси.
Сам блок находится с правой стороны если открыть капот и смотреть под него или по левой стороне по ходу движения. Открываем крышку, здесь нет ничего сложного.

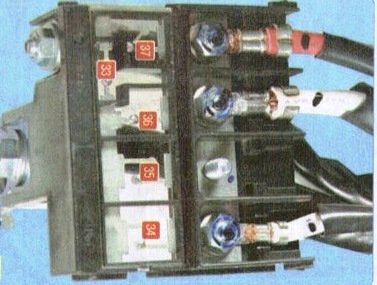

Часть предохранителей расположена расположена вне блока, на силовых проводах, но эти предохранители не используются.
| № | Назначение | Номинальный ток | |
| 1 | Противотуманные фары | 15 А | |
| 2 | Двигатель | 7,5 А | |
| 3 | Автоматическая коробка передач | 20 А | |
| 4 | Звуковой сигнал | 10 А | |
| 5 | Генератор | 7,5 А | |
| 6 | Омыватели фар | 20 А | |
| 7 | Кондиционер | 10 А | |
| 8 | Дроссельная заслонка / вентилятор маслоохладителя (роботизированная коробка передач Twin Clutch SST) | 15 А | |
| 9 | Звуковой сигнал противоугонной системы | 20 А | |
| 10 | Обогреватель щеток стеклоочистителя | 15 А | |
| 11 | — | — | |
| 12 | Электропривод двери багажного отделения | 30 А | |
| 13 | Система наружного освещения в дневное время | 10 А | |
| 14 | Фара дальнего света (левая) | 10 А | |
| 15 | Фара дальнего света (правая) | 10 А | |
| 16 | Фара ближнего (левая) с газоразрядной лампой | 20 А | |
| 17 | Фара ближнего света (правая) | С газоразрядной лампой | 20 А |
| 18 | Фара ближнего света (левая) | С галогеновой лампой | 10 А |
| 19 | Фара ближнего света (правая) | С галогеновой лампой | 10 А |
| 20 | Цепь питанияэлектрооборудования двигателя | 10 А | |
| 21 | Катушка зажигания | 10 А | |
| 22 | Цепь питанияэлектрооборудования двигателя | 20 А | |
| Подогреватель топливной магистрали | 25 А | ||
| 23 | Топливный насос | 15 А | |
| 24 | Стартер | 30 А* | |
| 25 | — | — | |
| 26 | Антиблокировочная система тормозов | 40 А* | |
| 27 | Антиблокировочная система тормозов | 30 А* | |
| 28 | Электродвигатель вентилятора конденсора | 30 А* | |
| 29 | Электродвигатель вентилятора системы охлаждения двигателя | 40 А* | |
| 30 | Устройство ввода-вывода | 30 А | |
| 31 | Усилитель аудиосистемы | 30 А | |
| 32 | Электрооборудование дизельного двигателя | 30 А | |
| 33 | Запасной предохранитель | 10 А | |
| 34 | Запасной предохранитель | 15 А | |
| 35 | Запасной предохранитель | 20 А |
Реле в моторном отсеке Mitsubishi ASX
| 1 | A | Реле противотуманных фар |
| 2 | B | Реле звукового сигнала |
| 3 | C | Реле муфты компрессора |
| 4 | D | Доп. оборудование |
| 5 | E | Реле авт. коробки передач |
| 6 | F | Доп. оборудование |
| 7 | G | Реле дальнего света фар |
| 8 | H | Реле дроссельной заслонки |
| 9 | I | Доп. оборудование |
| 10 | J | Реле наружного освещения в дневное время |
| 11 | K | Реле топливного насоса |
| 12 | L | Доп. оборудование |
| 13 | M | Реле вентилятора |
| 14 | N | Реле стартера |
| 15 | O | Реле ближнего света фар |
| 16 | P | Реле системы охлаждения |
| 17 | R | Доп. оборудование |
| 18 | S | Реле управления двигателем |
| 19 | T | Доп. оборудование |
| 20 | Q | Реле вентилятора кондиционера |

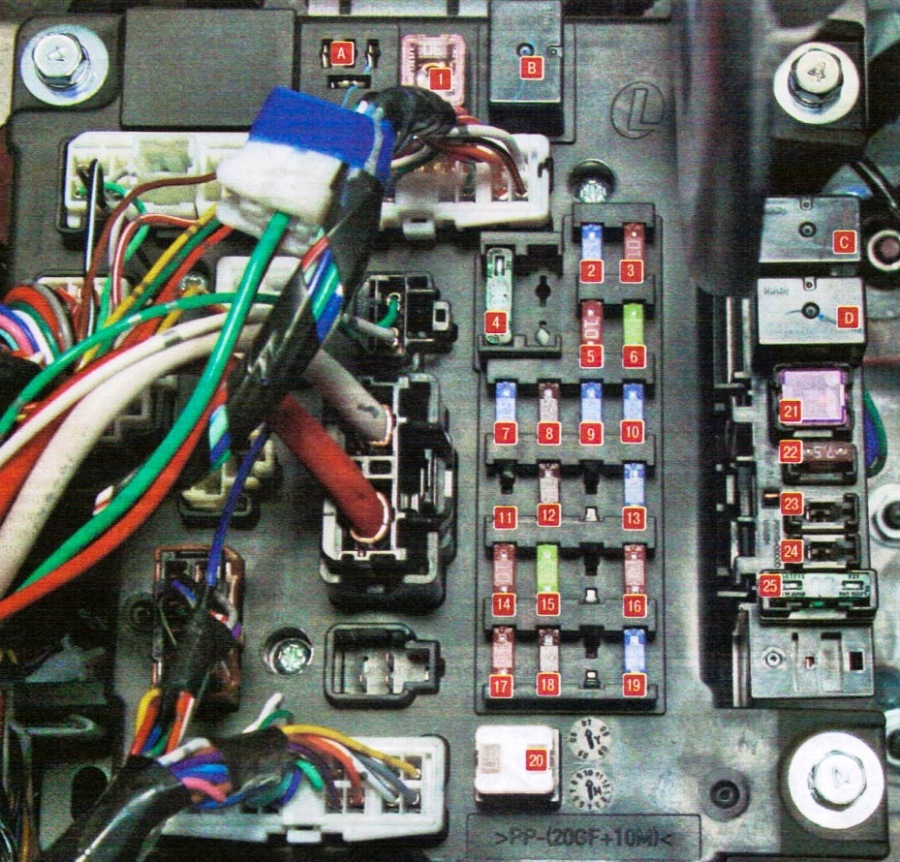

Предохранители и реле в салоне Митсубиси ASX

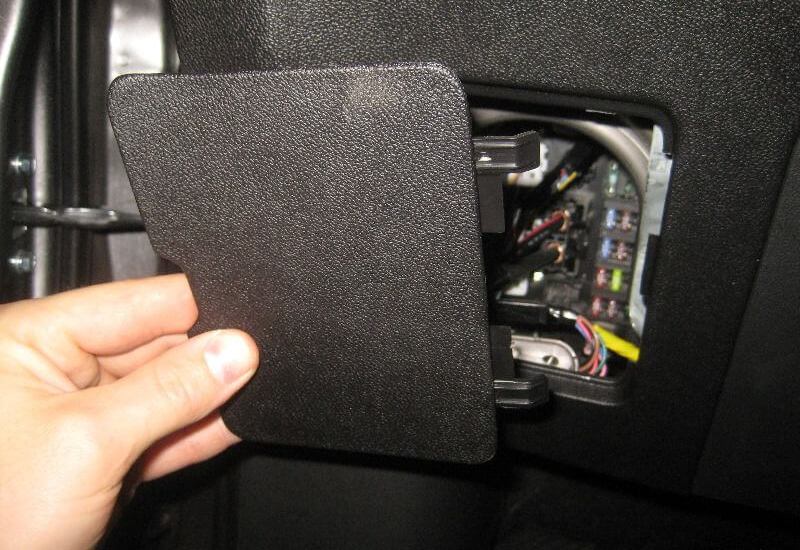

В нем самом с левой стороны внизу под рулем есть пластиковая дверка.
| № | Цепь | Номинальный ток |
| 1 | Отопитель | 30 А» |
| 2 | Стоп-сигналы (лампы стоп-сигналов) | 15 А |
| 3 | Задний противотуманный фонарь | 10 А |
| 4 | Очиститель ветрового стекла | 30 А |
| 5 | Цепи дополнительного оборудования | 10 А |
| 6 | Электропривод замков дверей | 20 А |
| 7 | Аудиосистема | 15 А |
| 8 | Реле блока управления | 7,5 А |
| 9 | Лампы освещения салона (плафоны) | 15 А |
| 10 | Аварийная световая сигнализация | 15 А |
| 11 | Очиститель заднего стекла | 15 А |
| 12 | Контрольно-измерительные приборы | 7.5 А |
| 13 | Предохранитель прикуривателя/ розетка электропитания Mitsubishi ASX. | 15 А |
| 14 | Замок зажигания | 10 А |
| 15 | Панорамная крыша | 20 А |
| 16 | Наружные зеркала заднего вида | 10 А |
| 17 | Система полного привода | 10 А |
| 18 | Фонари заднего хода | 7,5 А |
| 19 | Розетка электропитания | 15 А |
| 20 | Электростеклоподъемники | 30 А* |
| 21 | Обогреватель заднего стекла | 30 А* |
| 22 | Обогрев наружных зеркал заднего вида | 7,5 А |
| 23 | Источник питания переменного тока | 15 А |
| 24 | Электропривод сидений | 25(20)А |
| 25 | Обогрев сидений | 30 А |
Реле в салоне Mitsubishi ASX
| 1 | A | Доп. оборудование |
| 2 | B | Реле электровентилятора |
| 3 | C | Реле обогрева сидений |
| 4 | D | Реле обогрева заднего стекла |
