Лада Веста (Lada Vesta) — автомобиль выпускается с 2015 и по настоящее время, в кузовах седан и универсал СВ / СВ Кросс (SW / SW CROSS), с объемом двигателя в 1.6 и 1.8л (Lada Vesta Sport).
Блоки в салоне

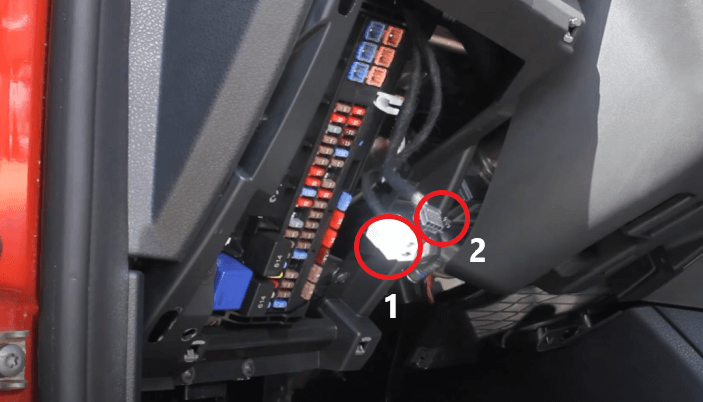

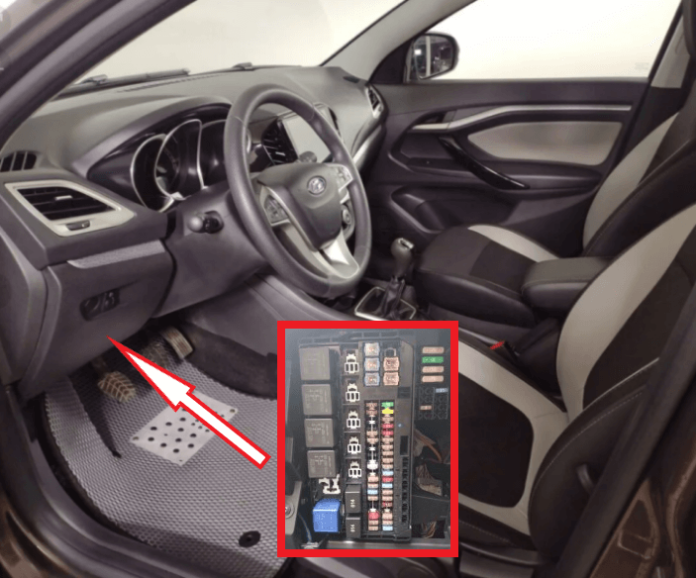

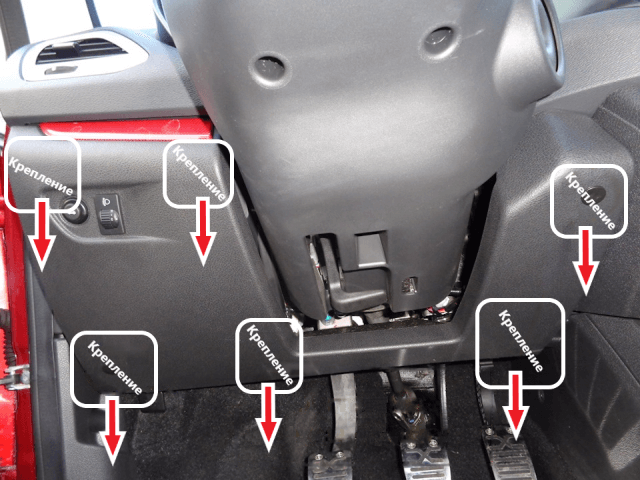

Основной или главный блок с предохранителями и реле расположен с водительской стороны в нижней части панели приборов.
Исполнение монтажных блоков в салоне может быть нескольких вариантов (в зависимости от года выпуска, с блоком EMM и без него, а также в зависимости от комплектации).

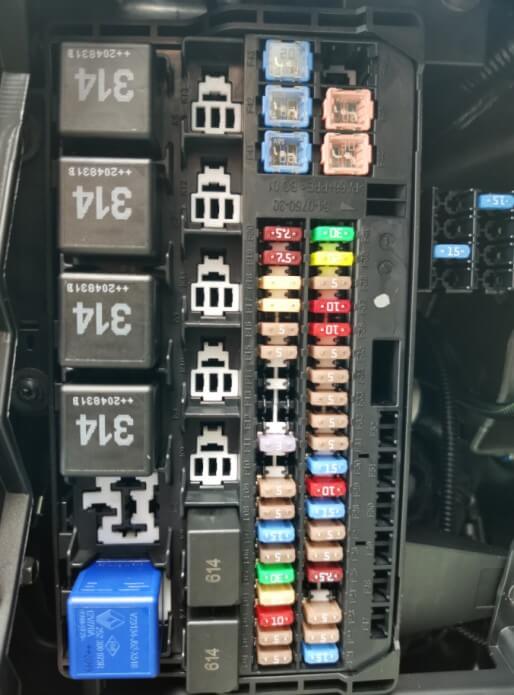

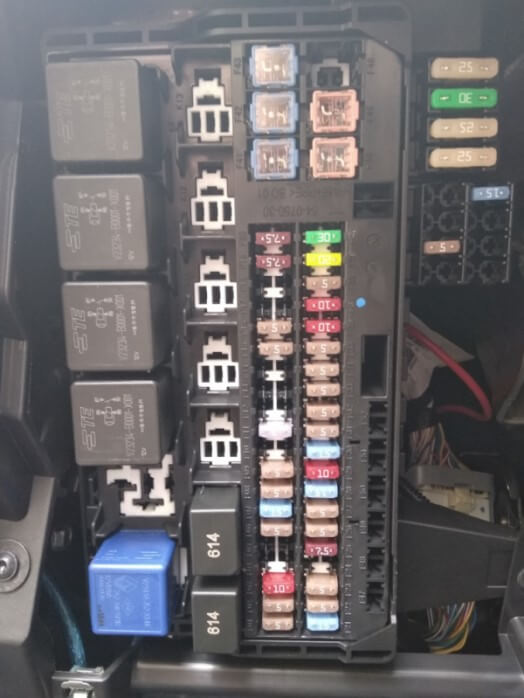

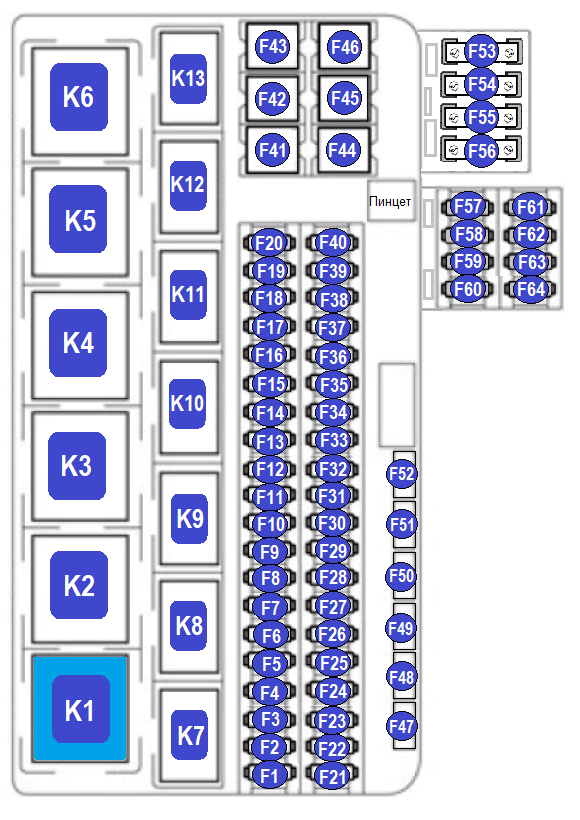

Вариант исполнения блока №1 (2018-2022 г.в.)
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 5 А | Питание 1 – системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» ЭРА-ГЛОНАСС (терминальное устройство (ТУ)) |
| F2 | 5 А | Панель приборов / комбинация приборов – Питание 1 (цепь К15) |
| F3 | 10 А | Электрическая цепь клеммы К15 для отсека двигателя |
| F4 | 10А / 25А | 10А: Ближний свет – правая фара (некоторые модели); 25А: Эл. питание дополнительного блока кузовной электроники (ЕММ): Дальний свет – правая фара (см. также F13), Ближний свет – левая фара, Габариты – передние габаритные огни, Дневные ходовые огни – правый фонарь (ДХО) (некоторые модели) |
| F5 | 10А / 30А | 10А: Ближний свет – левая фара (некоторые модели); 30А: эл. питание дополнительного блока кузовной электроники (ЕММ): Стеклоочиститель лобового стекла (передние дворники)(некоторые модели) |
| F6 | 5 А | ЭУРУ, ЭУР – электромеханический усилитель рулевого управления (электроусилитель руля) (цепь К15) |
| F7 | 15 А | Контроллер системы подушек безопасности (SRS AirBag) |
| F8 | 5 А | Система помощи при парковке (Парктроник) – сис-ма безопасной парковки СБП |
| F9 | 5 А | Поворотник – в правом боковом зеркале заднего вида (указатель поворота) |
| F10 | 3 А | Задние противотуманные фары (задние птф) |
| F11 | 3 А | Поворотник – в левом боковом зеркале заднего вида (указатель поворота) (см.также F21) |
| F12 | 10 А | Дневные ходовые огни (ДХО) |
| F13 | 10 А | Дальний свет – правая фара |
| F14 | 10 А | Дальний свет – левая фара |
| F15 | 5 А | Обогрев / подогрев боковых зеркал заднего вида |
| F16 | 5 А | Магнитола / Радиоприемник (см.также 28, 25, 41); Питание аксессуаров – эл. оборудования при повороте ключа зажигания (положение ACC замка зажигания), ТУ Эра-Глонасс |
| F17 | 5А / 25А | 5А: Задние габаритные огни (задние габариты)(некоторые модели); 25А: эл. питание дополнительного блока кузовной электроники (ЕММ): передние противотуманные фары (передние ПТФ), задние противотуманные огни (задние птф / пто), Подсветка / освещение номерного знака (некоторые модели) (цепь К30) |
| F18 | 7,5А / 25А | 7,5А: Габариты – передние габаритные огни (некоторые модели), подсветка кнопок в салоне; 25А: эл. питание дополнительного блока кузовной электроники (ЕММ) : Дальний свет – левая фара, Ближний свет – правая фара, Задние габаритные огни, Дневные ходовые огни – левый фонарь (ДХО) (некоторые модели) |
| F19 | 7,5 А | Стоп-сигнал – левый задний фонарь |
| F20 | 7,5 А | Стоп-сигнал – правый задний фонарь |
| F21 | 15 А | Указатели поворотов в фарах передние и задние (поворотники), Блок кузовной электроники / блок комфорта (BCM), |
| F22 | 5 А | Питание 2 – системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» ЭРА-ГЛОНАСС (терминальное устройство (ТУ)) |
| F23 | 5 А | Панель приборов / комбинация приборов – Питание 2 (цепь К30) |
| F24 | 5 А / – | 5А Селектор автоматизированной механической трансмиссии / коробки передач (АМТ / АКП) – некоторые модели; Пусто (свободное место под пред-ль) |
| F25 | 7,5 А | Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал, Магнитола – Мультимедиа система (ММС) (см. также 28, 16, 41) |
| F26 | 5 А | Освещение в салоне и багажнике – Шина ВТР для |
| F27 | 5 А | Цепь выключателя тормоза – Шина ВТР |
| F28 | 15 А | Магнитола / Радиоприемник / Мультимедиа система (ММС) (см.также 41, 25, 16), Диагностический разъем |
| F29 | 10 А | На электрооборудование прицепа (освещение, фонари прицепа), фаркоп |
| F30 | 15 А | Бензонасос (топливный насос) |
| F31 | 5 А | На реле управления стеклоподъемниками и отопителем салона (печка) – Шина ВТР |
| F32 | 5 А | Корректор / регулировка фар, Датчик дождя и света – шина ВТР |
| F33 | 5 А | Датчика угла поворота рулевого колеса – Шина ВТР |
| F34 | 5 А | Контролер ABS/ESP – антиблокировочная система / система курсовой устойчивости |
| F35 | 5А / 25А | Дальний свет фар – обе фары правая и левая (ФДС – фары дальнего света), Габаритные огни (ГО), Сигнал (гудок, клаксон) – Левый подрулевой переключатель для комплектаций люкс / не люкс – Питание 1 |
| F36 | 10 А | Дополнительный фонарь стоп-сигнала |
| F37 | 10 А | Блок кузовной электроники / блок комфорта (ВСМ) |
| F38 | 5А / 25А | Фары ближнего света (ФБС) – обе фары правая и левая, Дневные ходовые огни (ДХО) – Левый подрулевой переключатель для комплектаций люкс, норма, стандарт – Питание 2 |
| F39 | 20 А | Дворники (стеклоочиститель) лобового и заднего стекла, Омыватель лобового и заднего стекла – Правый подрулевой переключатель |
| F40 | 30А / 15A | Обогрев (подогрев) передних сидений водителя и пассажира (комплектации стандарт, норма) / Блок дополнительных функций кузовной электроники (БДФКЭ) |
| F41 | 20 А | Прикуриватель; Питание аксессуаров – эл. оборудования при повороте ключа зажигания (положение ACC замка зажигания): Камера заднего вида, подсветка кнопок руля, круиз-контроль, магнитола (может не включаться или отключаться если пред-ль не исправен) |
| F42 | 20 А | Блок кузовной электроники / комфорта (ВСМ) – питание шины ВТР |
| F43 | 20 А | Центральный замок (ЦЗ), питание замков дверей – Блок кузовной электроники / комфорта (ВСМ) |
| F44 | 30 А | Стеклоподъемники – электропривод стекол водителя и пассажиров |
| F45 | 30 А | Вентилятор печки (отопитель салона) |
| F46 | 30 А | Дворники лобового стекла (передний стеклоочиститель) – комплектация “Стандарт”, “Норма” |
| F47 | 5А / – | 5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F48 | 5А / – | 5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F49 | 7,5А / – | 7,5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F50 | 10А / – | 10А: Запасной (резервный предохранитель); Пусто (не используется) |
| F51 | 10А / – | 10А: Запасной (резервный предохранитель); Пусто (не используется) |
| F52 | 15А / – | 15А: Запасной (резервный предохранитель); Пусто (не используется) |
| F53 | 25 А | Дополнительный блок кузовной электроники (ЕММ): Правый дальний свет, Левый ближний свет, Передние габариты, Правый фонарь ДХО (некоторые модели) |
| F54 | 30 А | Дополнительный блок кузовной электроники (ЕММ): Дворники лобового стекла (передний стеклоочиститель) – некоторые модели |
| F55 | 25 А | Дополнительный блок кузовной электроники (ЕММ): Передние противотуманные фары (ПТФ), Задние противотуманные огни (ЗПТО/ ЗПТФ), Подсветка / освещение номерного знака (некоторые модели) |
| F56 | 25 А | Дополнительный блок кузовной электроники (EMM): Левый дальний свет, Правый ближний свет фар, Задние габариты, Левый ДХО (некоторые модели) |
| F57 | 15 А | На реле противотуманных фар (передние и задние птф) – комплектации SW, норма |
| F58 | 5 А | Зарядное устройство USB (порт, гнездо usb), флешка – положение замка зажигания ACC |
| F59 | 5А / 15А | Круиз контроль – питание кнопок на руле |
| F60 | – | Пусто (резервное место под пред-ль) |
| F61 | 15 А | Розетка 12В в багажнике |
| F62 | – / 7,5А | Пусто (не используется); 7,5А: Лампы / огни заднего хода, контроллер CVT, датчики CVT |
| F63 | – | Пусто (резервное место под пред-ль) |
| F64 | – | Пусто (резервное место под пред-ль) |
Реле (Вариант 1)
| № на схеме | Номинал | Защищаемая цепь |
|---|---|---|
| К1 | – | Реле света и обогрева сидений водителя и пассажира, разгрузочное реле шины К15 (70А/50А) |
| К2 | – | Пусто (резервное место под реле); Питание аксессуаров (ACC) при повороте ключа – некоторые модели |
| К3 | – | Реле обогрева / подогрева заднего стекла и боковых зеркал заднего вида (30А) |
| К4 | – | Реле передних стеклоподъемников водителя и пассажира (40А) |
| К5 | – | Реле вентилятора печки (отопитель салона) (40А) |
| К6 | – | Реле задних стеклоподъемников пассажиров (30А) |
| К7 | – | Реле Бензонасоса (топливного насоса) (20А) |
| К8 | – | Реле питания ACC (аксессуары, розетки, usb), питание мультимедиа системы (ММС) и ЭРА Глонасс |
| К9 | – | 2018-2022: Реле противотуманных фар (реле птф); 2015 – 2017: Пусто (не используется) |
Вариант исполнения блока №2 (2015-2017 г.в.)
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 15 А | Омыватель лобового стекла, правый подрулевой переключатель |
| F2 | 5А / 25А / 30А | 5А/30А (люкс / не люкс): Левый подрулевой переключатель наружного освещения и указателей поворота (поворотники), задний противотуманный фонарь (задние птф), передние противотуманные фары (передние птф), ДХО, корректор / регулировка света фар (через F39); 25А (стандарт / норма это Classic): Дневные ходовые огни (ДХО) через пред-ль F39; Фары ближнего света (F42 и F44) |
| F3 | 10 А | Дальний свет – левая фара (комплектация Classic, Comfort) |
| F4 | 5А / 20А / 30А | 5А/30А (люкс / не люкс): Дальниий свет – правая и левая фары, Габариты, На реле звукового сигнала; 20А (стандарт и норма): Дальниий свет – правая и левая фары (F41 и F46), Габариты (F47 и F48), Задние противотуманные фары (F8) |
| F5 | 15 А | Обогрев / подогрев передних сидений |
| F6 | 5А / 7,5А / 25А | Габариты (передний и задний габаритные огни) – правая сторона; 25А (Люкс): Дальний свет -правая сторона, Ближний свет – левая сторона, Габариты- левая сторона, ДХО – правая сторона, подсветка панели приборов и кнопок / клавиш, подсветка номера |
| F7 | 5А / 10А / 30А | 5А/10А: Габариты (передний и задний габаритные огни) – левая сторона; 30А (Люкс): Стеклоочиститель лобового стекла (передние дворники) |
| F8 | 5 А | Задние противотуманные фонари (ЗПТФ) (не люкс) |
| F9 | 3А / 15А | 3А: Указатель поворота (поворотник) в правом боковом зеркале заднего вида; 15А (Люкс): Передние и задние противотуманные фары (птф) |
| F10 | 5А / 25А | 5А: Селектор выбора режима работы роботизированной коробки передач АМКП; 25А (Люкс): Дальний свет – левая фара, Ближний свет – правая фара, Габариты – правая сторона, ДХО – левая сторона, Подсветка – переключателей, кнопок стеклоподъемников, радиоприемника (магнитолы), прикуривателя |
| F11 | 10А / 15А | 10А: Ближний свет – левая фара; 15А (Люкс): На реле электро стеклоподъемников передних и задних дверей (F33), Электропривод боковых зеркал заднего вида (F35), Контроллер САУКУ – сис-ма автоматического управления климатической сист-ой, Панель управления климатической сис-мой (F33), Антенна иммобилайзера, Стоп-сигналы (F16), Подсветка в бардачке (освещение вещевого ящика) (F17), Блок освещения салона (F17), Освещение в багажнике (F17), подсветка и освещение порогов (F17) |
| F12 | 15 А | Указатели поворотов (поворотники) – левая и правая сторона, Лампы поворота в боковых зеркалах заднего вида (F43 и F49) |
| F13 | 10 А | Центральный Блок кузовной электроники / блок комфорта – ЦБКЭ (он же BCM), питание блока |
| F14 | 10 А | Стоп-сигналы (F37 и F38) |
| F15 | 5 А | Датчик дождя и света (люкс), корректор / регулировка угла наклона света фар |
| F16 | 5 А | Датчик положения педали тормоза, задержанное выключение педали тормоза |
| F17 | 5 А | Подсветка / освещение бардачка (вещевого ящика), освещение в багажнике, лампы подсветки порогов, освещение второго ряда в салоне |
| F18 | 3 А | Поворотник левый в зеркале (указатель поворота); 30А: Моторедукторы блокировки дверей, Блокировка задней двери / багажника (некоторые модели) |
| F19 | 10А / 7,5А | Ближний свет – правая фара (не люкс); |
| F20 | 5 А | Обогрев / подогрев боковых зеркал заднего вида и заднего стекла |
| F21 | 15 А | Блок управления сис-ой подушек безопасности (SRS Airbag) |
| F22 | 5 А | Панель приборов / комбинация приборов и панель управления климатич. сист-ой САУКУ |
| F23 | 5 А | Панель приборов / комбинация приборов |
| F24 | 5 А | Система «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» ЭРА-ГЛОНАСС, Аудиосистема / Радио / Магнитола (ММС) – (см.также F36, F57) |
| F25 | 5 А | Система ESP – блок системы курсовой устойчивости |
| F26 | 15 А | Бензонасос (топливный насос) |
| F27 | 5 А | Система помощи при парковке (Парктроник) – сис-ма безопасной парковки СБП |
| F28 | 5 А | ЭУРУ – электроусилитель рулевого управления (усилитель руля) |
| F29 | 10А (норма) / 5А (люкс) | На электрооборудование прицепа (освещение, фонари прицепа), разъем прицепного ус-ва |
| F30 | 5 А | Блок управления системы “ЭРА ГЛОНАСС” |
| F31 | 5 А | Блок управления системы “ЭРА ГЛОНАСС” |
| F32 | 10 А | Питание шины К15М в моторном отсеке; Питание К1, F21, 22, 27, 28, 30 |
| F33 | 5 А | Электро стеклоподъемники (передние и задние), клавиши стеклоподъемников, на реле стеклоподъемников, Панель управления климатической установкой (отопление и кондиционирование); Контроллер САУКУ (Люкс) |
| F34 | 5 А | Датчик угла поворота руля (рулевого колеса), управление кнопками на руле (переключатели управления круиз – контролем и мультимедийной / аудиосистемой на рулевом колесе) |
| F35 | 5 А | Блок управления переключателями в двери водителя – электро привод боковых зеркал заднего вида, стеклоподъемники передние и задние |
| F36 | 15 А | Магнитола (ММС / аудиосистема /радио) (см.также F24, F57), Диагностический разъем |
| F37 | 7,5 А | Лампа Стоп-сигнала – правый задний фонарь, от F14 |
| F38 | 7,5 А | Лампа Стоп-сигнала – левый задний фонарь, Дополнительный (3-ий) стоп-сигнал |
| F39 | 10А / 20А | ДХО – дневные ходовые огни (не люкс) |
| F40 | 10 А | Дальний свет – правая фара |
| F41 | 20 А | Прикуриватель, передняя розетка 12В |
| F42 | 20 А | Блок кузовной электроники / блок комфорта (BCM) (питание шины ВТР) |
| F43 | 20 А | Центральный замок – электропривод замков дверей, крышки / двери багажника (Блок кузовной электроники BCM) |
| F44 | 30 А | Электростеклоподъемники (питание) – управление передними и задними стеклоподъемники, блокировка стекол, блок упр-ия в двери водителя |
| F45 | 30 А | Вентилятор печки (отопителя салона) |
| F46 | 30 А | Стеклоочиститель (дворники) лобового и заднего стекла |
| F47 | 5А / – | 5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F48 | 5А / – | 5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F49 | 7,5А / – | 7,5А: Запасной (резервный предохранитель); Пусто (не используется) |
| F50 | 10А / – | 10А: Запасной (резервный предохранитель); Пусто (не используется) |
| F51 | 10А / – | 10А: Запасной (резервный предохранитель); Пусто (не используется) |
| F52 | 15А / – | 15А: Запасной (резервный предохранитель); Пусто (не используется) |
| F53 | 25 А | Контроллер ЕММ : Дальний свет – правая фара, Ближний свет – левая фара, Габаритные огни – передний и задний левая сторона |
| F54 | 30 А | Контроллер ЕММ : Стеклоочиститель (дворники) |
| F55 | 25 А | Контроллер ЕММ: Передние противотуманные фары (птф), задние противотуманные фонари (зптф), подсветка / освещение номерного знака |
| F56 | 25 А | Контроллер ЕММ: Дальний свет – левая фара, Ближний свет – правая фара, Габаритные огни – передний и задний правой стороны |
| F57 | 5 А | Магнитола (ММС / аудиосистема /радио) (некоторые модели) (см.также F24, F36) |
| F58 | 5А | Световое оборудование прицепа, питание порта USB (БОС2) |
| F59 | 5А | Кнопки Круиз-контроля на руле |
| F60 | – | Свободное место под пред-ль |
| F61 | – / 15А | Питание розетки 12В в багажнике (при наличии) |
| F62 | – | Не используется |
| F63 | – | Не используется |
| F64 | – | Не используется |
Реле (Вариант 2)
| № на схеме | Номинал | Защищаемая цепь |
|---|---|---|
| К1 | 70А / 50А | Реле света и обогрева сидений водителя и пассажира, разгрузочное реле шины К15 (70А/50А) |
| К2 | – / 30А | Пусто (резервное место под реле); Реле доп. Аксессуаров / потребителей (ACC) – некоторые модели |
| К3 | 30 А | Реле обогрева / подогрева заднего стекла и боковых зеркал заднего вида – через F74 и F20 |
| К4 | 40 А | Передние стеклоподъемники водителя и пассажира (40А) – через F33 и F44 |
| К5 | 40 А | Реле вентилятора печки (отопитель салона) |
| К6 | 30 А | Задние стеклоподъемники в дверях пассажиров |
| К7 | 20 А | Реле Бензонасоса (топливного насоса) |
| К8 | – | Реле питания ACC (аксессуары, розетки, usb) |
| К9 | – | Пусто (не используется); Реле противотуманных фар (реле птф) (2018-2022 г.в.) |
Дополнительные реле и предохранители в салоне

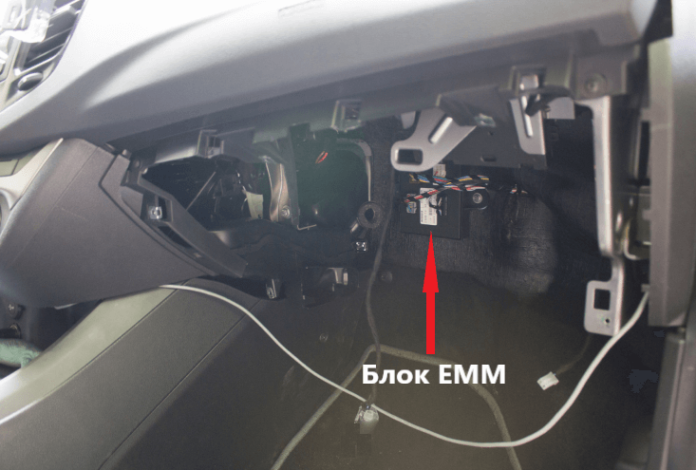

Реле Стеклоочистителя (Дворников) лобового стекла — находится внутри Центрального блока кузовной электроники (он же ЦБКЭ / BCM / Блок управления кузовной электроникой), за бардачком. Для доступа к блоку, необходимо будет снять бардачок и открутить блок с крепления к кузову.

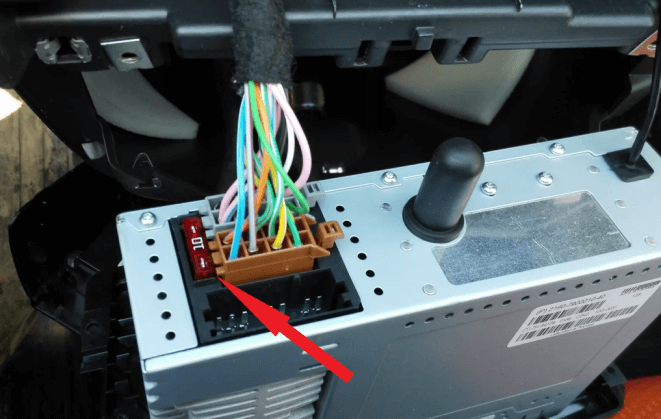

Дополнительный предохранитель магнитолы (Мультимедиа системы / ММС) — на 10 Ампер, расположен на задней части самой магнитолы.
Блок предохранителей и реле под капотом

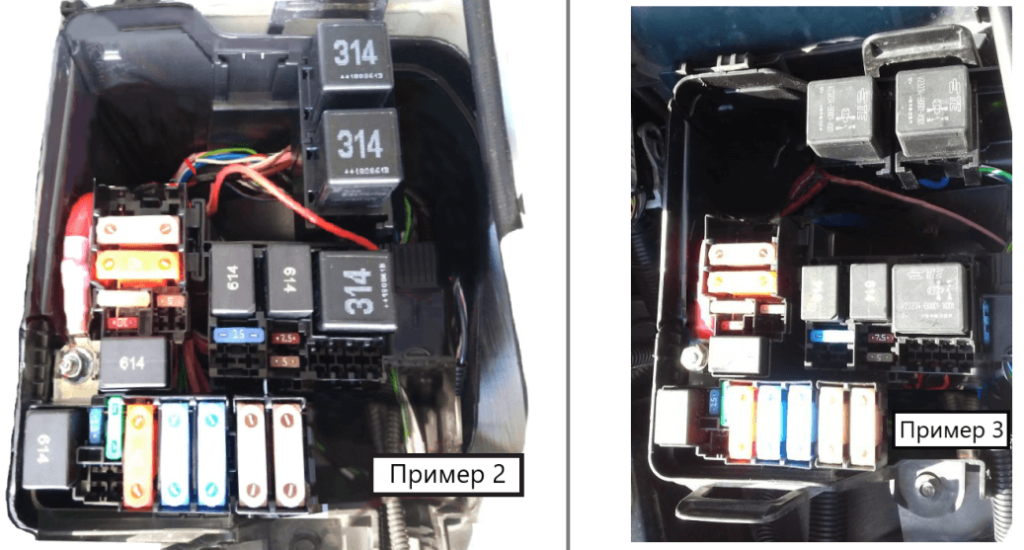

В моторном отсеке блок предохранителей и реле расположен рядом с аккумуляторной батареей (АКБ), с левой стороны по ходу движения автомобиля.

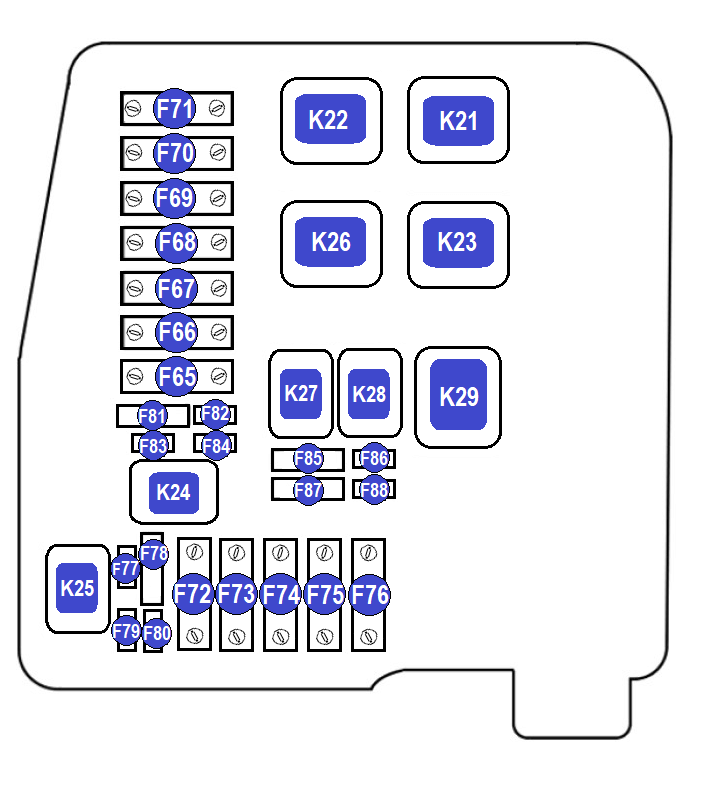

Вариант исполнения блока №1 (2018 – 2022 г.в.)
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F65 | 40 А | Блок ABS (АБС) / ESP – антиблокировочная сис-ма тормозов и сис-ма курсовой устойчивости |
| F66 | 70 А | ЭУРУ (ЭУР) – электроусилитель рулевого управления (усилитель руля) |
| F67 | 70А / 60А | Блок управления роботизированной коробкой передач |
| F68 | 40 А | На реле вентилятора радиатора (система охлаждения двигателя) |
| F69 | 60 А | Питание цепи K30S |
| F70 | 60 А | Обогрев / подогрев лобовго (переднего) стекла |
| F71 | 70А / 60А | Генератор, зарядка АКБ, клемма “+” |
| F72 | 70А / 60А | Генератор, зарядка АКБ, клемма “+” |
| F73 | 15 А | Муфта компрессора кондиционера |
| F74 | 30 А | Обогрев / подогрев заднего стекла |
| F75 | – / 5А | Пусто (не используется); 5А (в зависимости от модели): Блок управления роботизированной коробкой передач |
| F76 | – / 5А | Пусто (не используется); |
| F77 | 25 А | Питание блока ABS (АБС) / ESP – антиблокировочной сис-мы тормозов и сис-мы курсовой устойчивости |
| F78 | 5 А | На реле обогрева / подогрева лобового стекла |
| F79 | 10 А | Сигнал (гудок, клаксон) |
| F80 | – / 20А | Пусто (не используется); 20А (в зависимости от модели): Блок управления роботизированной коробкой передач CVT |
| F81 | 15 А | Питание управляющих обмоток реле муфты комперссоора кондиционера, На реле вентилятора радиатора (сис-ма оохлаждения двигателя), Катушки зажигания, Форсунки |
| F82 | 7,5 А | Нагреватели датчиков кислорода (ДК1, ДК2), клапана продувки адсорбера (КПА), клапана заслонки впускного модуля (ЗВМ) и клапана газораспределительного механизма (ГРМ) |
| F83 | – / 15А | Пусто (не используется); 15А (в зависимости от модели): Блок управления предпусковым подогревом |
| F84 | 5 А | Огни / фонари заднего хода; Блок упр-ия сис-мы безопасной парковки (парктроник) |
| РЕЛЕ | ||
| К21 | 30 А | Реле обогрева / подогрева лобового стекла (элемент 1) |
| К22 | 30 А | Реле обогрева / подогрева лобового стекла (элемент 2) |
| К23 | 30 А | Реле вентилятора радиатора (система охлаждения двигателя) – на моделях без кондиционера |
| К24 | 20 А | Реле Сигнала (гудка, клаксонв) |
| К25 | 20 А | Сирена (сигнал) противоугонной системы |
| К26 | – | Пусто (не используется) |
| К27 | 20 А | Главное реле системы управления двигателем (СУД) |
| К28 | 20 А | Реле муфты компрессора кондиционера (A/C) |
| К29 | 40 А | Реле Стартера |
Вариант исполнения блока №2 (2015 – 2017 г.в.)
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F65 | 40 А | Блок ABS (АБС) / ESP – антиблокировочная сис-ма тормозов и сис-ма курсовой устойчивости |
| F66 | 70 А | ЭУРУ (ЭУР) – электроусилитель рулевого управления (усилитель руля) |
| F67 | 70 А | Блок управления роботизированной коробкой передач (в зависимости от модели АКП / МКП (МТ)) |
| F68 | 60 А | Обогрев / подогрев лобовго (переднего) стекла |
| F69 | 60 А | Питание цепи K30S (на К1, F2, F4, F12, F13, F14, F23, F26, F29, F31, F36, F42-45, блок EMM) – (2015-2017) |
| F70 | – | Пусто (не используется); Резервное место под пред-ль |
| F71 | – | Пусто (не используется); Резервное место под пред-ль |
| F72 | 40 А | На реле вентилятора радиатора (система охлаждения двигателя) и кондиционера |
| F73 | 30А / – | 30А: Дистанционный запуск, дополнительное реле стартера (некоторые модели); Пусто (не используется); Резервное место под пред-ль |
| F74 | 30 А | Обогрев / подогрев заднего стекла |
| F75 | 60А / 70А | Генератор, зарядка АКБ, клемма “+” |
| F76 | 60А / 70А | Генератор, зарядка АКБ, клемма “+” |
| F77 | 10А | 10А: Сирена противоугонной сигнализации, зуммер, тревожный звуковой сигнал ; |
| F78 | 15 А | Муфта компрессора кондиционера |
| F79 | – / 5А | Пусто (не используется); 5А (в зависимости от модели): Блок управления роботизированной коробкой передач |
| F80 | 5А / – | 5А: Контроллер системы курсовой устойчивости ESP (2015-2017); Пусто (не используется) |
| F81 | 25 А | Питание блока ABS (АБС) / ESP – антиблокировочной сис-мы тормозов и сис-мы курсовой устойчивости |
| F82 | 5 А | На реле обогрева / подогрева лобового стекла |
| F83 | 10 А | Сигнал (гудок, клаксон) |
| F84 | – / 5А | Пусто (не используется); 5А (в зависимости от модели): Блок управления роботизированной коробкой передач CVT |
| F85 | 15 А | На реле вентилятора радиатора (сис-ма оохлаждения двигателя) |
| F86 | 7,5 А | Нагреватели датчиков кислорода (ДК1, ДК2), клапана продувки адсорбера (КПА) и клапана газораспределительного механизма (ГРМ) |
| F87 | – / 15А | Пусто (не используется), резервное место под пред-ль; 15А (в зависимости от модели): Блок управления предпусковым подогревом |
| F88 | 5 А | Огни / фонари заднего хода; Блок упр-ия сис-мы безопасной парковки (парктроник) к ММС |
| РЕЛЕ | ||
| К21 | 30 А | Реле обогрева / подогрева лобового стекла (элемент 1) |
| К22 | 30 А | Реле обогрева / подогрева лобового стекла (элемент 2) |
| К23 | 30 А | Реле Стартера |
| К24 | 20 А | Реле Сигнала (гудка, клаксона) |
| К25 | 20 А | Сирена (сигнал) противоугонной системы, тревожный звуковой сигнал, зуммер |
| К26 | 30 А / – | Клемма 50а замка зажигания автозапуска (некоторые модели), Дополнительное реле стартера №2; Пусто (не используется) |
| К27 | 20 А | Главное реле системы управления двигателем (ЭСУД) |
| К28 | 20 А | Реле муфты компрессора кондиционера (A/C) |
| К29 | – | Пусто (не используется) |
Дополнительный блок под капотом
Реле / резистор вентилятора радиатора (сис-мы охлаждения двигателя) и системы кондиционирования — расположено на раме вентилятора в моторном отсеке.
- Снять короб воздухозаборника / воздуховода, открутив 2 болта крепления и вывести короб из мест креплений патрубков спереди и сзади.
- Затем отсоединить реле-резистор от разъемов и клемм и надавив на фиксаторы вывести его с креплений.
Расположение блоков управления электроникой автомобиля
Нажмите, чтобы оценить эту статью!
(Голосов: 0 Рейтинг: 0)
