Распиновка предохранителей ГАЗель Некст (A21, A22, 41, 42) 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска ТУРБОДИЗЕЛЬ CUMMINS ISF2.8S4129Р (120 л.с.).

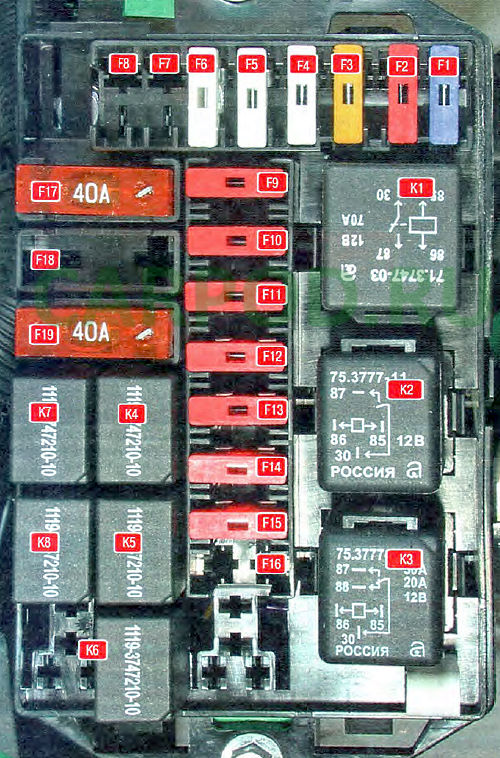

В моторном отсеке
№ | Защищаемая цепь | Ток, А |
| F1 | Обмотка реле ПТФ | 15 |
| F2 | Стоп-сигналы | 10 |
| F3 | Обмотка реле звуковых сигналов | 20 |
| F4 | Обмотка реле подогревателя топлива | 25 |
| F5 | Догреватель охлаждающей жидкости | 25 |
| F6 | Выключатель приборов и стартера (замок зажигания) | 25 |
| F7 | Система АБС | 25 |
| F8 | Резерв | – |
| F9 | Ближний сеет (левая фара) | 10 |
| F10 | Ближний свет (правая фара) | 10 |
| F11 | Дальний свет (левая фара) | 10 |
| F12 | Дальний свет (правая фара) | 10 |
| F13 | Лампы габаритных огней (левая сторона) | 10 |
| F14 | Лампы габаритных огней (правая сторона) | 10 |
| F15 | Лампы фонарей заднего хода | 10 |
| F16 | Резерв | – |
| F17 | Отопитель | 15 |
| F18 | Система АБС | 25 |
| F19 | Резерв | – |
| Реле | ||
| K1 | стартер | |
| K2 | подогреватель топлива | |
| K3 | возврат щеток стеклоочистителя в исходное положение | |
| K4 | ближний свет фар | |
| K5 | дальний свет фар | |
| K6 | противотуманные фары | |
| K7 | звуковой сигнал | |
| K8 | блокировка стартера |
Предохранители и реле ГАЗель NEXT в салоне
№ | Защищаемая цепь | Ток, А |
| F1 | Стеклоочиститель, стеклоомыватель | 20 |
| F2 | Модуль управления светотехникой, подсветка приборов | 10 |
| F3 | Электропривод зеркал | 5 |
| F4 | Электропривод стеклоподъемников | 25 |
| F5 | Обогрев наружных зеркал | 10 |
| F6 | Обогрев сиденья водителя | 10 |
| F7 | Дополнительный отопитель | 15 |
| F8 | Резерв | – |
| F9 | Блокируемый дифференциал | 10 |
| F10 | Розетка второго ряда сидений | 15 |
| F11 | Резерв | – |
| F12 | – | |
| F13 | Лампы дневных ходовых огней | 7.5 |
| F14 | Лампы задних противотуманных фонарей | 5 |
| F15 | Указатели поворота | 10 |
| F16 | Комбинация приборов, датчик скорости, пульт отопителя | 7.5 |
| F17 | Система управления двигателем | 5 |
| F18 | Система АБС | 5 |
| F19 | Предохранитель прикуривателя некст, розетка | 20 |
| F20 | Аварийная световая сигнализация | 15 |
| F21 | Модуль управления светотехникой, подсветка | 15 |
| F22 | Внутреннее освещение | 10 |
| F23 | Центральный замок, головное устройство аудиосистемы | 15 |
| F24 | Комбинация приборов, диагностический разъем, пульт управления предпусковым подогревателем | 5 |
| Реле | ||
| K1 | Стеклоочиститель | |
| K2 | Отопитель | |
| K3 | Силовая цель выключателя приборов и стартера (замка зажигания) | |
| K4 | Догреватель охлаждающей жидкости |
