Блок предохранителей и реле ВАЗ 2110 2111 2112

Admin
Монтажный блок реле и предохранителей

Автомобили с инжектором и карбюратором, 8 клапанов, 16 клапанов.

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов, для доступа к блоку нажмите на выключатель защелки и опустите блок вниз.

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112).

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

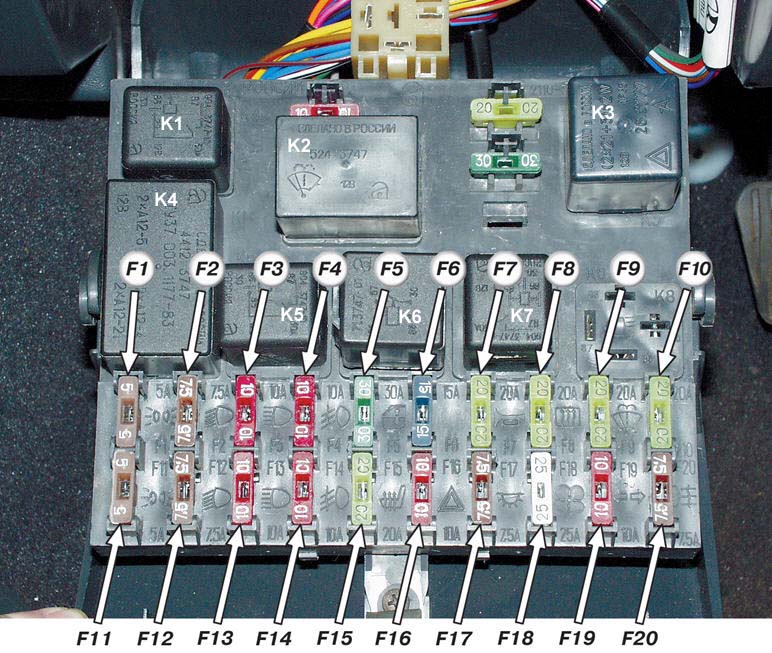

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

НомерСила тока, АОписание предохранителей
F15Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта
F27,5Левая фара (ближний свет)
F310Левая фара (дальний сеет)
F410Правая противотуманная фара
F530Электродвигатели стеклоподъемников дверей
F615Переносная лампа (розетка)
F720Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F1020Резервный
F115Лампы габаритного света правого борта
F127,5Правая фара (ближний свет)
F1310Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F1410Левая противотуманная фара
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F1825Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А.

1 — модуль зажигания, контроллер; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха; 3 — реле топливного насоса, предохранитель бензонасоса , форсунки. Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания).

Порядок номерации и цвета проводов штекеров

Порядок номерации и цвета проводов штекеров

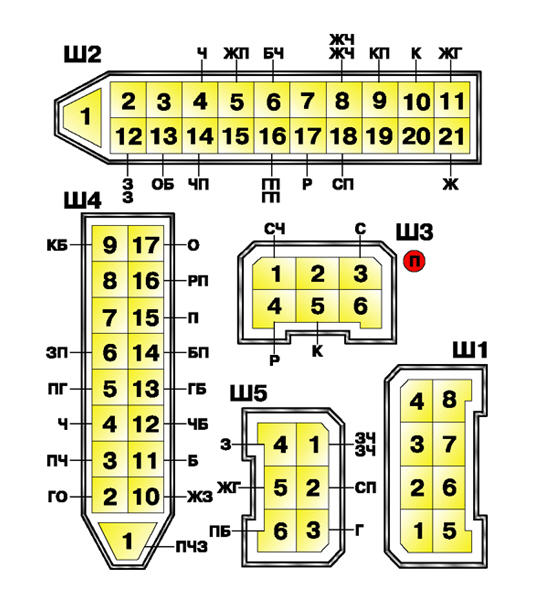

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12 (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

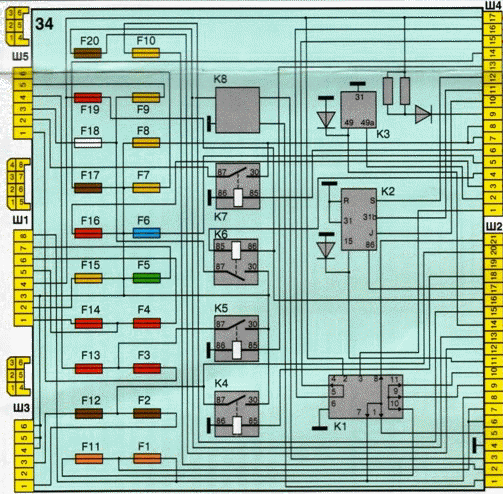

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12
Схема 2 монтажного блока реле и предохранителей ВАЗ 2110-11-12

K1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); K2 – реле очистителя ветрового стекла (реле дворников); K3 – реле-прерыватель указателей поворота и аварийной сигнализации; K4 – реле включения ближнего света фар; K5 – реле включения дальнего света фар; K6 – дополнительное реле; K7 – реле включения обогрева заднего стекла; K8 – резервное реле (отсутствует на ВАЗ 2110).

Таблица внешних соединений монтажного блока.

Ко­лодкаЦветЭлектрические цепи
Ш11ЖЧПротивотуманная фара (левая)
2ГПДвигатель блокировки замка багажника, подогрев сидений
3РРеле блокировки дверей
4ОРеле электростеклоподъемников
5ЖПРеле противотуманных фар
6ЖПротивотуманная фара (правая)
7ГЧРеле электростеклоподъемников
8Резерв
Ш21Резерв
2Резерв
3Резерв
4ЧМасса » — «
5ЖПГабарит (левый задний)
6БЧПереключатель наружного освещения
7Резерв
8ЖЧЛампы освещения номерного знака, выкл. освещения приборов
9КПГабарит (правый задний)
10КГабарит (правый)
11ЖГЭл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.
12ЗПереключатель наружного освещения
13ОБВыключатель противотуманных фар
14ЧПВыключатель аварийной сигнализации
15Резерв
16ГПЗамок зажигания (кл. 15), подрулевой переключатель
17РПереключатель очистителя и омывателя ветрового стекла
18СППодрулевой переключатель света фар
19Резерв
20Резерв
21ЖГабарит (левый)
Ш31СЧБлижний свет (левый фонарь)
2Резерв
3СБлижний свет (правый фонарь)
4РГенератор (кл. 30)
5КГенератор (кл. 30)
6КГенератор (кл. 30)
Ш41ПЗБортовая система индикации
2ГОВыключатель аварийной сигнализации
3ПЧВыключатель аварийной сигнализации
4ЧМасса » — «
5ПГШтекер переносной лампы
6ЗПВыключатель обогрева заднего стекла, лампа обогрева заднего стекла
7Резерв
8Резерв
9Резерв
10ЖЗПодрулевой переключатель омывателя и очистителя ветрового стекла
11БЭл. двигатель очистителя ветрового стекла
12ЧБПодрулевой переключатель омывателя и очистителя ветрового стекла
13ГБПодрулевой переключатель, лампа замка зажигания
14БПЛампы стоп- сигналов, часы, лампа освещения салона
15ПФонари стоп-сигналов
16РПВыкл. стоп-сигналов
17ОГенератор (кл.30)
Ш51ЗЧДальний свет (левый фонарь)
2СПЭлемент обогрева заднего стекла
3ГКонтроллер отопителя, лампа освещения вещевого ящика
4ЗДальний свет (правый фонарь)
5ЖГДвигатель очистителя ветрового стекла, клапан рециркуляции САУО
6ПБЭл. вентилятор охлаждения, звуковой сигнал

Видео как заменить блок предохранителей ваз-2110

Материал взят с “Делай Авто”

Схемы электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ-2112.

Схемы электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ-2112

Схема электрооборудования автомобиля ВАЗ-2110

1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — датчик включения электродвигателя вентилятора; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — генератор; 7 — датчик уровня масла; 8 — блок управления электромагнитным клапаном карбюратора; 9 — контроллер отопителя; 10 — выключатель клапана рециркуляции; 11 — лампа подсветки рычагов управления отопителем; 12 — коммутатор; 13 — концевой выключатель карбюратора; 14 — датчик контрольной лампы давления масла; 15 — свечи зажигания; 16 — элек­тромагнитный клапан карбюратора; 17 — датчик указателя температуры охлаждающей жидкости; 18 — датчик-распределитель зажигания; 19 — катушка зажигания; 20 — стартер; 21 — электродвигатель вентилятора отопителя; 22 — дополнительный резистор электродвигателя отопителя; 23 — датчик скорости; 24 — выключатель света заднего хода; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — датчик уровня тормозной жидкости; 28 — колодки для подключения электродвигателя омывателя заднего стекла; 29 — аккумуляторная батарея; 30 — электродвигатель омывателя ветрового стекла; 31 — датчик уровня омывающей жидкости; 32 — датчик уровня охлаждающей жидкости; 33 — моторедуктор очистителя ветрового стекла; 34 — монтажный блок; 35 — колодки для под­ключения жгута предупредительного света; 36 — переключатель наружного освещения; 37 — комбинация приборов; 38 — выключатель заднего противотуманного света; 39 — контрольная лампа противотуманного света; 40 — контрольная лампа обогрева заднего стекла; 41 — часы; 42 — выключатель обогрева заднего стекла; 43 — подрулевой переключатель; 44 — колодка для переключения проводов при установке блок-фар другого типа; 45 — регулятор освещения приборов; 46 — выклю­чатель зажигания; 47 — колодки для подключения жгута проводов очистителей фар; 48 — розетка для переносной лампы; 49-передний плафон освещения салона; 50 — выключатель стоп-сигнала; 51 — плафон освещения салона; 52 — блок бортовой системы контроля; 53 — датчик указателя уровня топлива; 54 — выклю­чатель аварийной сигнализации; 55 — датчик ремня безопасности водителя; 56 — прикуриватель; 57 — лампа подсветки пепельницы; 58 — выключатель лампы освещения вещевого ящика; 59 — колодка для подключения бортового компьютера; 60 — лампа освещения вещевого ящика; 61 — боковые указатели поворота; 62 — выключатели в стойках передних дверей; 63 — выключатели в стойках задних дверей; 64 — выключатель контрольной лампы стояночного тормоза; 65 — фонарь освещения багажника; 66 — датчик температуры для системы отопления; 67 — наружные задние фонари; 68 — внутренние задние фонари; 69 — фонари освещения номерного знака; 70 — элемент обогрева заднего стекла; 71 — колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер “Январь-4”)

1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — звуковой сигнал; 4 — вентилятор системы охлаждения; 5- выключатель света зад­него хода; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик контрольной лампы давления масла; 9 — датчик уровня масла; 10 — свечи зажигания; 11 — форсунки; 12 — регулятор холостого хода; 13 — колодки электронного блока управления; 14 — датчик положения дроссельной заслонки; 15 — датчик положения коленчатого вала; 16 — модуль зажигания; 17 — датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 — стартер; 19 — колодка диагностики; 20 — датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 — датчик скорости; 22 — реле включения бензонасоса; 23, 35, 39 — плавкие предохрани­тели; 24 — электробензонасос; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — вентилятор отопителя; 28 — насос омывателя вет­рового стекла; 29 — датчик уровня омывающей жидкости; 30 — датчик уровня тормозной жидкости; 31 — датчик уровня охлаждающей жидкости; 32 — моторедуктор стек­лоочистителя; 33 — дополнительный резистор вентилятора отопителя; 34 — реле включения питания системы впрыска; 36 — клапан продувки адсорбера; 37 — датчик массового расхода воздуха; 38 — реле включения вентилятора системы охлаждения; 40 — переключатель наружного освещения; 41 — датчик детонации; 42 — датчик концентрации кислорода (подогреваемый лямбда-зонд); 42* — СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 — контрольная лампа противотуманного света; 44 — контрольная лампа обогрева заднего стекла; 45 — выключатель про­тивотуманного света; 46 — выключатель обогрева заднего стекла; 47 — комбинация приборов; 48 — монтажный блок; 49 — датчик уровня топлива; 50 — выключатель за­жигания; 51 — регулятор яркости подсветки приборов; 52 — подрулевой переключатель; 53 — лампа подсветки рычагов управления отопителем; 54 — выключатель ава­рийной сигнализации; 55 — электронный блок управления отопителем; 56 — выключатель клапана рециркуляции; 57 — блок индикации бортовой системы контроля; 58 — боковые указатели поворота; 59 — датчик температуры для системы отопления; 60 — плафон освещения салона; 61 — передний плафон освещения салона; 62 — розет­ка для переносной лампы; 63 — электронные часы; 64 — выключатели в стойках передних дверей; 65 — выключатели в стойках задних дверей; 66- лампа освещения ве­щевого ящика; 67 — выключатель освещения вещевого ящика; 68 — прикуриватель; 69 — лампа освещения пепельницы; 70 — выключатель стоп-сигнала; 71 — элемент обо­грева заднего стекла; 72 — наружные задние фонари; 73 — внутренние задние фонари; 74 — лампы освещения номерного знака; 75 — лампа освещения багажника.
