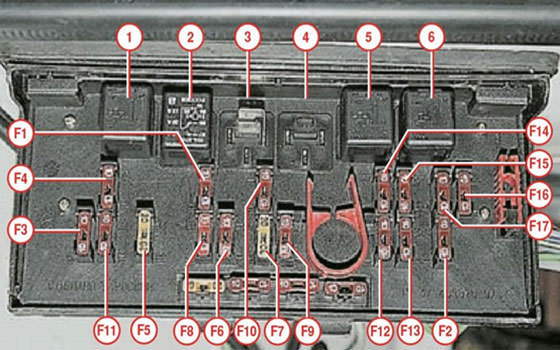

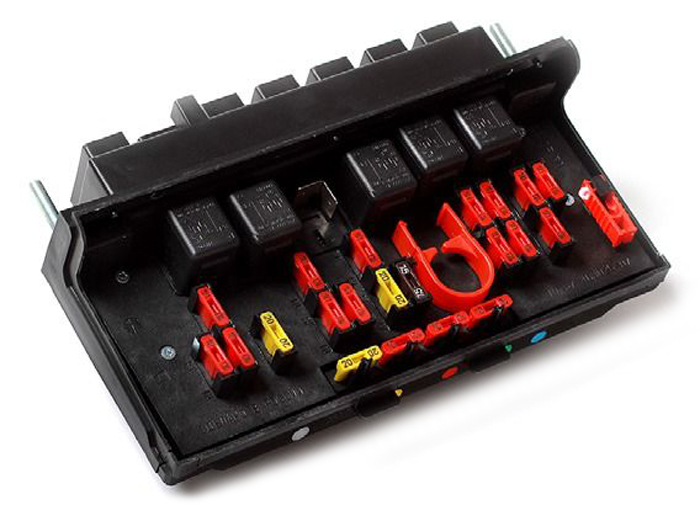

Монтажный блок ВАЗ-2107, 2104. Расположение предохранителей и реле
Описание реле:
К1–Управление обогревателем заднего стекла;
К2– Управление электроочистителями и двигателем омывателя фар (при их наличии).
К3– Управление звуковых сигналов (вместо реле установлена заглушка).;
К4– Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется);
К5– Управление электролампами дальнего света фар;
К6– Управление электролампами ближнего света.
Таблица цепей, защищенных плавкими предохранителями на ваз 2107, 2104
| Номер предох- ранителя | Цепи, которые защищает предохранитель |
| F1 (10 A) | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. |
| F2 (10 A) | Защита дворников лобового стекла. |
| F3 | В резерве |
| F4 | В резерве |
| F5 (20 A) | Обогрев заднего стекла |
| F6 (10 A) | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели |
| F7 (20 A) | Предохранитель вентилятора системы охлаждения и сигнала. |
| F8 (10 A) | Цепи управления поворотников в режиме «аварийки». |
| F9 (10 A) | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. |
| F10 (10 A) | Контрольные лампы приборной панели. |
| F11 (10 A) | Цепи включения ламп «стопов». |
| F12 (10 A) | Цепи правой фары дальнего света. |
| F13 (10 A) | Защита левой фары дальнего света и контрольной лампы. |
| F14 (10 A) | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. |
| F15 (10 А) | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. |
| F16 (10 A) | Правая лампа ближнего света фар |
| F17 (10 A) | Левая лампа ближнего света фар. |
